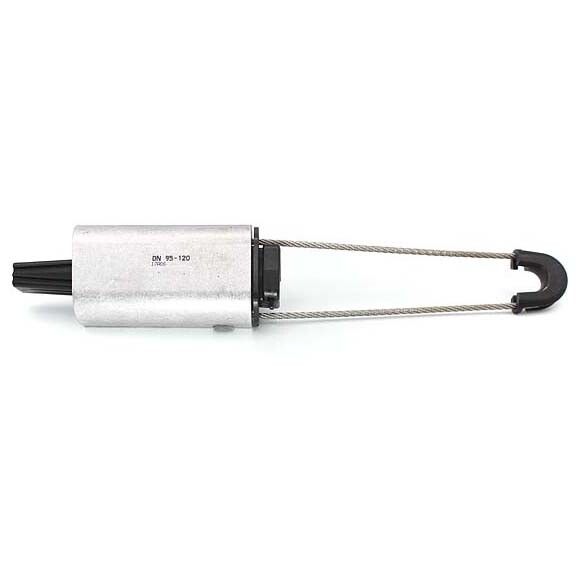

Зажим анкерный DN 95-120 (70-120 мм2, 22 кН) | 10100391 NILED НИЛЕД 10102841

Зажим анкерный НИЛЕД DN 95-120 (артикулы 10100391 и 10102841) предназначен для надёжного крепления несущей жилы изолированного провода СИП-2 на опорах воздушных линий электропередачи и фасадах зданий. Этот зажим обеспечивает механическую прочность и долговечную работу в экстремальных условиях.

Назначение и область применения

Зажим анкерный НИЛЕД DN 95-120 используется исключительно для крепления нулевой изолированной несущей жилы провода СИП-2. Он применяется на концевых, угловых и промежуточных опорах ЛЭП, а также при закреплении кабеля на стенах зданий. Устройство не предназначено для работы с неизолированными проводами - использование в таких случаях недопустимо и опасно.

Технические характеристики

• Диапазон сечений: 95–120 мм2 - соответствует стандартным сечениям несущей жилы СИП-2;
• Разрывная нагрузка: 22 кН - гарантирует удержание провода при максимальных механических нагрузках;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - сочетает лёгкость, коррозионную стойкость и высокую прочность;
• Диапазон рабочих температур: от –60 C до +50 C - работает в суровых климатических условиях, включая Арктику и южные регионы;
• Устойчивость к УФ-излучению: да - материал не выгорает и не теряет прочность под воздействием солнца;
• Способ монтажа: стационарный - фиксируется один раз и не требует периодического обслуживания;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Зажим анкерный НИЛЕД DN 95-120 совместим с кронштейнами и крюками, предназначенными для установки СИП-2. Монтаж выполняется путём вставки несущей жилы в канал зажима и затяжки болтового соединения. Для правильной установки необходимо соблюдать усилие затяжки, указанное в руководстве производителя. Не допускается перегиб жилы более чем на 90° внутри зажима - это снижает механическую прочность.

Безопасность и стандарты

Зажим соответствует требованиям к электроустановкам для воздушных линий напряжением до 1 кВ. Конструкция исключает контакт между токоведущими частями и металлическими элементами крепления, что предотвращает замыкания. Применение с неизолированными проводами запрещено - это нарушает нормы безопасности и делает систему уязвимой к пробоям.

Преимущества

• Высокая прочность при минимальном весе благодаря композитному корпусу;
• Устойчивость к коррозии, перепадам температур и ультрафиолету - продлевает срок службы;
• Одинаково надёжно работает как в холодном, так и в жарком климате;
• Не требует специального инструмента для монтажа - достаточно гаечного ключа;
• Защита от случайного выпадения жилы за счёт формы канала и плотного прилегания.

Ограничения применения

• Нельзя использовать с неизолированными проводами - риск поражения током и повреждения изоляции;
• Не предназначен для многожильных кабелей - рассчитан только на одиночную несущую жилу СИП-2;
• Не рекомендован для мобильных или вибрационных объектов - только стационарная установка;
• Не следует применять при температурах ниже –60 C или выше +50 C - возможна потеря герметичности и хрупкость материала.

Примеры использования

• Крепление СИП-2 на конце воздушной линии перед входом в дом;
• Фиксация нулевой жилы на угловой опоре, где происходит изменение направления трассы;
• Установка на стене здания при подводе питания к промышленному объекту;
• Подвеска провода на деревянных или железобетонных опорах в регионах с сильными ветрами и гололёдом.

Практические советы

• Перед монтажом проверьте, чтобы сечение несущей жилы попадало точно в диапазон 95–120 мм2 - меньшие или большие значения могут вызвать проскальзывание или деформацию;
• Обязательно используйте шайбы и гайки, предусмотренные комплектом - они обеспечивают равномерное распределение нагрузки;
• После затяжки проверьте, что жила не перекручивается и не имеет видимых следов повреждения изоляции;
• При установке на кронштейне убедитесь, что зажим плотно прилегает к поверхности - зазоры увеличивают риск вибраций и усталостного разрушения;
• Храните зажимы в сухом месте - хотя материал устойчив к влаге, длительное намокание может влиять на качество сборки.
