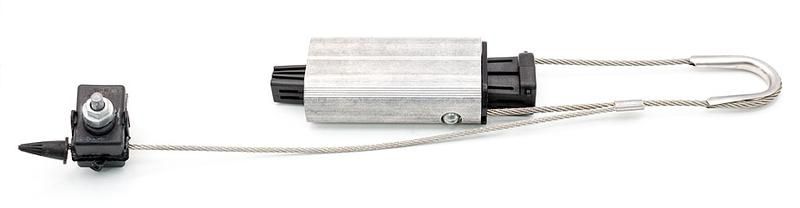

Анкерный зажим (PA 2000 Rpi) | 10800152 NILED НИЛЕД

Анкерный зажим PA 2000 Rpi (70-95 кв.мм) от НИЛЕД предназначен для надежного крепления защищённых проводов на концевых и угловых опорах линий электропередачи. Он сочетает механическую прочность, герметичность и возможность монтажа без снятия изоляции - что делает его удобным решением для сетей среднего напряжения.

Назначение и область применения

Анкерный зажим PA 2000 Rpi (70-95 кв.мм) используется для фиксации самонесущих изолированных проводов (СИП) на опорах ЛЭП - особенно там, где требуется анкерное закрепление: на конце линии, на поворотах или при изменении направления трассы. Применяется в воздушных сетях 6–35 кВ, где важна сохранность изоляции и устойчивость к внешним воздействиям.

Технические характеристики

• Максимальное сечение проводника: 95 кв.мм (подходит для СИП-2, СИП-4 сечением 70–95 кв.мм)
• Предельная нагрузка: 30 кН - способен выдерживать значительные механические усилия
• Тип зажима: натяжной, стационарный
• Материал корпуса: алюминиевый сплав (экструдированный) + стеклоармированный полиамид
• Рабочий диапазон температур: от -60 C до +50 C
• Устойчивость к УФ-излучению: да - не теряет свойств под прямыми солнечными лучами
• Количество жил: одна - для одиночного провода
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Анкерный зажим PA 2000 Rpi (70-95 кв.мм) совместим с проводами СИП-2 и СИП-4 сечением 70–95 кв.мм. Монтаж выполняется без инструментов: зажим просто защёлкивается на проводе, а тросик с шаровыми креплениями легко соединяется с натяжным изолятором. Изоляция провода не срезается - это исключает риск попадания влаги внутрь жилы. В комплекте поставляется герметичный прокалывающий зажим CT 70 P для вывода электрического потенциала.

Безопасность и стандарты

Конструкция соответствует требованиям к безопасности в распределительных сетях. Герметичность обеспечивается за счёт целостности изоляции провода и плотного контакта клиновидной вставки. Электрический потенциал провода выносится на металлический корпус через запрессованный гибкий проводник - это снижает риск возникновения потенциальных перепадов и создаёт условия для безопасного обслуживания.

Преимущества

• Не требует снятия изоляции - сохраняется герметичность провода
• Монтаж без инструментов - экономит время и трудозатраты
• Высокая прочность (30 кН) - подходит для участков с большими натяжениями
• Устойчивость к коррозии - благодаря алюминиевому сплаву и полиамиду
• Широкий температурный диапазон - работает в суровых климатических условиях
• Встроенный проводник для выноса потенциала - упрощает заземление и диагностику

Ограничения применения

Анкерный зажим PA 2000 Rpi (70-95 кв.мм) не предназначен для монтажа на проводах меньшего сечения (менее 70 кв.мм) - возможен проскальзывание. Также он не рассчитан на использование в качестве ответвительного или промежуточного зажима - только для анкерного крепления. Температура во время установки должна быть выше -20 C; монтаж при более низких температурах может повлиять на пластичность материалов.

Примеры использования

• Крепление СИП-4 95 кв.мм на последней опоре линии перед входом в дом
• Анкерное закрепление провода на угловой опоре с поворотом трассы на 60°
• Фиксация провода на деревянной опоре в регионах с зимними минусами до -50 C
• Установка на железобетонных опорах в прибрежных районах с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения провода - зажим рассчитан именно на 70–95 кв.мм
• Обязательно используйте комплектный прокалывающий зажим CT 70 P - без него невозможно правильно вывести потенциал
• При установке на изоляторе убедитесь, что шаровые крепления тросика свободно вращаются - это предотвратит перегрузку
• Не применяйте зажим в местах с частыми вибрациями или ударными нагрузками - он не является виброустойчивым элементом
• Храните в сухом месте при температуре от -20 C до +40 C - даже при хранении важно соблюдать рекомендации производителя
