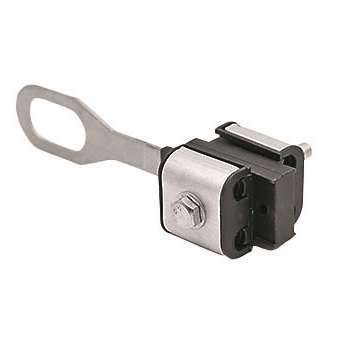

Зажим анкерный PAG 416/35 (2x16-4x35 мм2, 10 кН) | 10702401 NILED НИЛЕД

Зажим анкерный PAG 416/35 (2x16-4x35 мм2, 10 кН) от бренда НИЛЕД предназначен для надёжного концевого крепления самонесущих изолированных проводов СИП-4 на вводах кабеля в здание. Он обеспечивает механическую фиксацию при высокой нагрузке, сохраняя целостность изоляции.

Назначение и область применения

Зажим анкерный PAG 416/35 используется исключительно в сетях низкого напряжения до 1 кВ. Его основная задача - закрепить оконцовку двух- или четырёхжильного провода СИП-4 сечением 16, 25 или 35 мм2 на опорах, стенках зданий или других точках входа. Применяется в городской и сельской энергорасспределительной сети, особенно там, где требуется удерживать провод от провисания и перегрузки.

Технические характеристики

• Тип: Анкерный натяжной зажим
• Предельная нагрузка: 10 кН (эквивалентно ~1 тонне силы)
• Подходящий диапазон сечений: 2×16 мм2 или 4×35 мм2 (соответственно для двух- и четырёхжильных СИП-4)
• Материал корпуса: Алюминиевый сплав + стеклоармированный полиамид - сочетает лёгкость, прочность и устойчивость к коррозии
• Работает с проводами типа СИП-4

Совместимость и монтаж

Зажим анкерный PAG 416/35 совместим только со СИП-4 проводами указанного сечения. Для установки:

• Убедитесь, что количество жил соответствует выбранному варианту: 2 или 4
• Не используйте с другими типами проводов (например, СИП-1, СИП-2, голыми проводниками)
• Фиксируйте провод в зажиме равномерно - все жилы должны плотно войти в каналы без перекручивания
• Затягивайте болты согласно рекомендациям производителя; переусердствовать нельзя - есть риск повреждения изоляции
• Зажим не требует предварительной зачистки жил - изоляция остаётся intact

Безопасность и стандарты

Произведён в соответствии с требованиями к оборудованию для распределительных сетей 0,4–1 кВ. Материалы устойчивы к УФ-излучению, температурным колебаниям (-40C…+40C) и воздействию влаги. Соответствует нормам ГОСТ Р 58900-2020 для комплектующих СИП-систем.

Преимущества

• Высокая прочность: выдерживает нагрузку до 10 кН - достаточно для большинства бытовых и коммунальных вводов
• Защита изоляции: дизайн позволяет затягивать провод без её повреждения
• Лёгкий вес: благодаря составу корпуса снижаются нагрузки на кронштейны и опоры
• Стойкость к внешним факторам: не ржавеет, не хрупнет на холоде, не теряет форму под нагрузкой
• Одинаково эффективен как для одиночного, так и для многожильного ввода

Ограничения применения

• Не для напряжений выше 1 кВ
• Не предназначен для гибких или многожильных медных проводов без изоляции
• Не заменяет ответвительные зажимы - работает только на конце линии
• Не допускается использование с проводами сечением менее 16 мм2 или более 35 мм2
• Не рассчитан на постоянную вибрацию или динамические ударные нагрузки

Примеры использования

• Крепление СИП-4 4×25 мм2 от воздушной ЛЭП к вводу в частный дом
• Фиксация 2×16 мм2 на столбе перед прохождением через стену
• Закрепление ввода в многоэтажном ЖКХ при модернизации старой системы
• Установка на угол здания, где провод меняет направление и испытывает значительное натяжение

Практические советы

• Перед монтажом проверьте, чтобы внутренние канавки зажима были чистыми - грязь снижает контакт и увеличивает риск проскальзывания
• Выбирайте вариант 2×16 мм2, если ввод сделан из одного кабеля с двумя жилами; 4×35 мм2 - когда используются четыре отдельные жилы
• При использовании на деревянных опорах обязательно примените металлическую пластину между зажимом и древесиной - предотвращает продавливание
• Проверяйте состояние зажима ежегодно: осмотрите на трещины, коррозию, люфт в креплении
• Arтикул 10702401 - единственный номер для заказа этого конкретного зажима. Не путайте с аналогичными моделями других серий.
