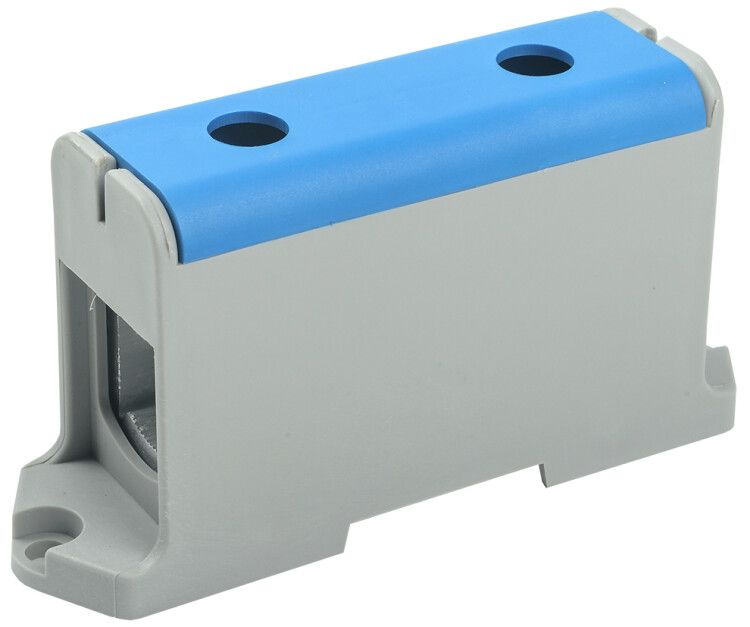

Клемма вводная силовая КВС 35-240 кв.мм. синяя | YZN12-240-K07 IEK

Клемма вводная силовая КВС 35-240 кв.мм синяя от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn12-240-k07 обеспечивает устойчивый контакт при токах до 425 А и работает в широком диапазоне температур.

Назначение и область применения

Клемма вводная силовая КВС 35-240 кв.мм синяя используется для ввода и распределения силовых проводников в электротехнических шкафах, щитах и распределительных устройствах. Подходит для соединения медных и алюминиевых жил сечением от 35 до 240 мм². Часто применяется при монтаже промышленного оборудования: станков, конвейеров, систем автоматизации, а также в цепях питания высокомощных нагрузок.

Технические характеристики

• Диапазон сечений: 35–240 мм² — позволяет подключать крупногабаритные провода без необходимости свивания или переходников
• Номинальный ток: 425 А — рассчитана на длительную работу при высоких нагрузках
• Номинальное напряжение: 800 В — безопасное применение в сетях до 1000 В переменного тока
• Тип соединения: винтовое — надёжный механический контакт, не требует специального инструмента
• Количество контактов: один — однополюсная конструкция для последовательного подключения
• Количество клемм на полюс: две — возможность подключения двух проводников на одном входе (например, ввод + ответвление)
• Позиция соединения: сбоку — удобна для компактной укладки проводов в шкафу
• Ширина: 37,5 мм — совместима со стандартными DIN-рейками
• Рабочая температура: –40…+85 °C — стабильная работа в холодных и нагреваемых средах
• Материал корпуса: полиамид PA — прочный, химически стойкий, не выделяет токсичных веществ при перегреве
• Класс воспламеняемости: V0 — самозагасающий материал, соответствует требованиям пожарной безопасности
• Срок службы: 15 лет — долговременная эксплуатация без потери характеристик

Совместимость и монтаж

Клемма вводная силовая КВС 35-240 кв.мм синяя крепится на DIN-рейку стандартной ширины 35 мм. Также возможна фиксация винтом через монтажные отверстия — гибкая установка в любых условиях. Для подключения используйте отвёртку с плоским наконечником. Зажимы обеспечивают плотный контакт даже при использовании алюминиевых проводов — не требуется предварительная обработка поверхности. Установка занимает менее минуты на каждый контакт.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к электроизоляционным материалам класса V0, что исключает распространение горения. Материал корпуса — полиамид PA — устойчив к воздействию масел, растворителей и агрессивных сред. Номинальное напряжение 800 В гарантирует безопасность в сетях до 1000 В. Соответствует нормам ГОСТ Р 50030.5.1 и IEC 60947-7-1 для коммутационных устройств.

Преимущества

• Удобство монтажа: два входа на одну клемму позволяют выполнять ответвления без дополнительных элементов
• Высокая надёжность: винтовые зажимы сохраняют контактное давление при вибрациях и термических циклах
• Стабильность в экстремальных условиях: рабочий диапазон от –40 °C до +85 °C подходит для уличных и технологических помещений
• Пожаробезопасность: материал корпуса не поддерживает горение, снижает риск возгорания при аварии
• Долговечность: срок службы 15 лет минимизирует необходимость замены в течение всего жизненного цикла объекта

Ограничения применения

• Не предназначен для частого отсоединения — многократные операции могут повредить резьбу зажима
• Не рекомендуется использовать в местах постоянного воздействия открытого пламени или высоких температур выше +85 °C
• Запрещено применять для подключения проводов меньше 35 мм² — недостаточное усилие зажима приведёт к плохому контакту
• Не является защитным устройством — не имеет функций защиты от перегрузки или короткого замыкания

Примеры использования

• Ввод основного кабеля 1×185 мм² в распределительный щит промышленного цеха
• Разветвление силовой линии 2×95 мм² для питания нескольких станков от одного ввода
• Подключение алюминиевой шины 240 мм² к автоматическому выключателю в щите управления
• Формирование нулевого и заземляющего проводника в щитах с ограниченным пространством

Практические советы

• Перед затяжкой проверьте, чтобы провод полностью вошёл в зажим — не допускайте выступания жилы за край
• Для алюминиевых проводов используйте смазку типа Alu-Plus — предотвращает окисление и увеличивает срок службы контакта
• При монтаже в плотном шкафу ориентируйте клемму так, чтобы провода выходили параллельно друг другу — это уменьшает перегибы и напряжения
• Проверяйте момент затяжки винта: слишком слабо — риск нагрева; слишком сильно — риск повреждения резьбы
• Артикул yzn12-240-k07 совместим с другими изделиями серии КВС от IEK — можно собирать модульные решения
