Колодка клеммная JXB-10/35 красная EKF PROxima | plc-jxb-10/35r

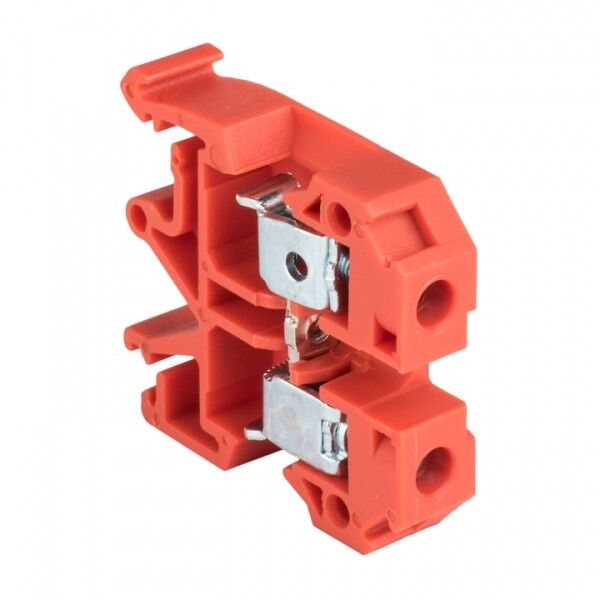

Клемма винтовая JXB-10/35мм.кв красная от EKF серии PROxima - это одноканальный клеммный элемент для надежного соединения проводов сечением 6–10 мм2 в распределительных щитах на DIN-рейке. Подходит для промышленной автоматизации, НКУ и других систем, где требуется прочное винтовое соединение при напряжении до 800 В.

Назначение и область применения

Клемма JXB-10/35мм.кв красная предназначена для создания постоянных электрических соединений между проводниками в силовых и управляющих цепях. Применяется в распределительных щитах промышленного оборудования, системах автоматизации, станках, конвейерах и других устройствах, работающих в условиях повышенной нагрузки. Удобна для подключения фазных, нулевых и защитных проводников. Работает в сетях переменного тока частотой 50 Гц.

Технические характеристики

• Тип соединения: винтовое - обеспечивает плотный контакт при затяжке
• Диапазон сечений провода: 6–10 мм2 - оптимально для медных жил средней мощности
• Номинальный ток: 70 А - выдерживает высокую нагрузку без перегрева
• Номинальное напряжение: 800 В - безопасно для промышленных сетей
• Материал корпуса: полиамид + стальные контакты - прочный, термостойкий и антикоррозийный
• Степень защиты: IP20 - защищает от прикосновения пальцев, но не от пыли и воды
• Рабочая температура: от –40 C до +80 C - работает в суровых климатических условиях
• Количество зажимов на уровне: 2 - позволяет подключить два провода в одном модуле
• Высота: 45 мм - компактный форм-фактор для плотной укладки
• Цвет: красный - визуальное отличие для фазных проводов (по практике монтажа)
• Класс горючести: V0 - самозатухающий материал, соответствует требованиям пожарной безопасности
• Гарантия: 84 месяца - длительный срок службы подтверждает качество

Совместимость и монтаж

Клемма JXB-10/35мм.кв красная монтируется на стандартную DIN-рейку типа G (35 мм). Установка занимает несколько секунд: просто защелкивается на рейке. Ширина подключения - 10 мм, что позволяет размещать несколько таких клемм рядом без перекрытия. Каждый зажим имеет винтовой механизм с отверстием под шлицевую отвертку. Возможна установка замыкающей пластины - для последовательного соединения нескольких клемм в цепи без дополнительных перемычек. Соединение проводов происходит сбоку - удобно при ограниченном пространстве внутри щита.

Безопасность и стандарты

Изделие соответствует нормативам IEC 60309-1(1999) и ГОСТ Р 50030.7.2002. Материал корпуса класса V0 предотвращает распространение пламени. Конструкция исключает случайное касание токоведущих частей благодаря изоляции и расположению зажимов. Для работы в помещениях с повышенной влажностью или пылью рекомендуется использовать в закрытых щитах - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Надежное винтовое соединение - минимум риска ослабления контакта при вибрации
• Поддержка двух проводов на один зажим - снижает количество необходимых клемм
• Фиксация на DIN-рейке - быстрый монтаж и демонтаж без инструментов
• Цветовая маркировка (красный) - ускоряет идентификацию фазных цепей
• Высокая механическая прочность корпуса - устойчивость к ударным нагрузкам
• Долгий гарантийный срок - свидетельство качества материалов и сборки

Ограничения применения

• Не предназначен для использования вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не подходит для проводов меньше 6 мм2 или больше 10 мм2 - риск плохого контакта или повреждения зажима
• Не рассчитана на постоянное погружение в жидкости или работу в агрессивных химических средах
• Запрещено использование в цепях постоянного тока выше 800 В - указано только для переменного тока 50 Гц

Примеры использования

• Подключение входных фазных проводов в щите управления станком
• Объединение нулевых проводников в группе освещения
• Соединение заземляющих проводов с использованием замыкающей пластины
• Разводка сигналов в пульте управления конвейерной линии
• Монтаж в распределительных щитах заводских линий с высокими требованиями к надежности

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на длину, равную глубине зажима - около 10 мм
• Используйте отвертку с подходящим наконечником - недостаточно усилия приведёт к плохому контакту, слишком большое - к деформации зажима
• При необходимости соединения нескольких клемм используйте совместимые замыкающие пластины - они обеспечивают более надёжный контакт, чем перемычки из провода
• При монтаже в плотном щите учитывайте ширину 10 мм - оставьте минимальный зазор 2–3 мм между соседними клеммами для доступа к винтам
• Красный цвет клеммы JXB-10/35мм.кв красная от EKF обычно используется для фазы - соблюдайте цветовую стандартизацию в вашем проекте
