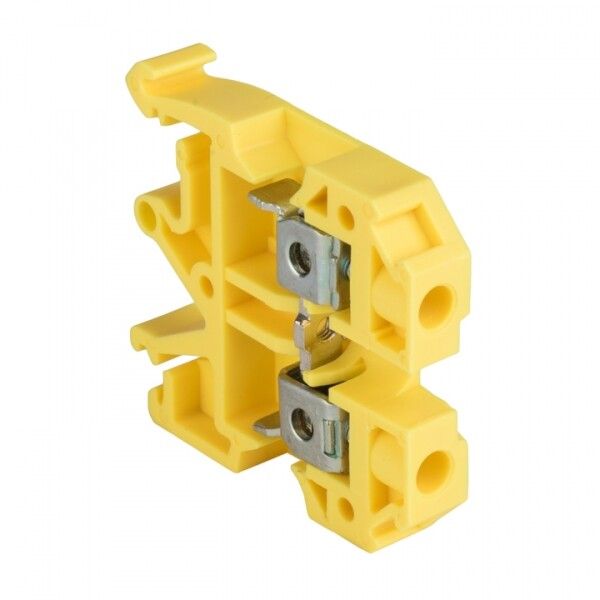

Колодка клеммная JXB-6/35 желтая EKF PROxima | plc-jxb-6/35y

Клемма винтовая JXB-6мм.кв желтая / Колодка клеммная JXB-6/35 (50А) желтая от EKF серии PROxima - это одноканальный соединительный элемент для надежного подключения медных проводников сечением 4–6 мм2 в промышленных распределительных щитах на DIN-рейке. Устройство рассчитано на работу при напряжении до 800 В и токе до 50 А, обеспечивает долговременную фиксацию контакта и совместимо с системами заземления.

Назначение и область применения

Колодка клеммная JXB-6/35 (50А) желтая предназначена для создания разрывных и ответвительных соединений в силовых цепях постоянного и переменного тока частотой 50 Гц. Применяется в промышленном оборудовании: панелях управления, станках, конвейерах, системах автоматизации, где требуется прочное и доступное для обслуживания соединение. Желтый цвет соответствует стандартной маркировке заземляющих проводников - устройство часто используется для подключения PE-проводников.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 4 – 6 мм2
• Тип соединения: винтовое
• Количество контактов: 1
• Количество зажимов на уровне: 2
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Рабочий температурный диапазон: от -40 C до +80 C
• Материал корпуса: полиамид класса V0 (самозагасающий, устойчив к возгоранию)
• Материал контактных деталей: сталь с антикоррозийным покрытием
• Ширина: 8 мм, высота: 45 мм
• Позиция входа провода: сбоку
• Класс воспламеняемости: V0 по UL 94
• Нормативный документ: IEC 60309-1 (1999)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Клемма JXB-6/35 (50А) желтая устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть её на рейке - никаких инструментов не требуется. Подключение проводов выполняется через винтовые зажимы: один винт на каждый контакт. Оба контакта находятся на одном уровне, что позволяет использовать колодку как переходник между двумя проводами одного сечения. Возможна установка замыкающей пластины - она обеспечивает последовательное соединение нескольких клемм в цепь без внешних перемычек.

Безопасность и стандарты

Изделие изготовлено из самозагасающего материала класса V0, что снижает риск распространения пламени при перегреве или коротком замыкании. Соответствует требованиям стандарта IEC 60309-1 и ГОСТ Р 50030.7.2002. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги - использование вне закрытых щитов недопустимо. Цветовая маркировка (желтый) соответствует рекомендациям по выделению заземляющих проводников.

Преимущества

• Удобная компактная форма - занимает всего 8 мм ширины на рейке
• Два зажима на одну колодку позволяют выполнять ответвления без дополнительных перемычек
• Поддержка установки замыкающей пластины - ускоряет сборку многоканальных цепей
• Высокая термическая стойкость материала (до +80 C) и широкий диапазон рабочих температур (-40 C)
• Долгий гарантийный срок - 7 лет - свидетельствует о надежности конструкции

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в помещениях с повышенной запыленностью - степень защиты IP20 не допускает воздействия жидкостей и пыли
• Не подходит для проводов меньше 4 мм2 или больше 6 мм2 - возможен перегрев или плохой контакт
• Запрещено использовать для подключения алюминиевых проводов - материал зажима оптимизирован только для меди
• Не является автономным коммутирующим устройством - требует внешнего управления и защиты (например, автоматического выключателя)

Примеры использования

• Подключение заземляющего провода PE к шине заземления в распределительном щите
• Объединение двух медных жил сечением 6 мм2 в цепи питания двигателя
• Разветвление силового кабеля перед подключением к контактору или тепловому реле
• Формирование группы заземляющих точек на одной DIN-рейке в промышленном контроллере

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до метки - лишняя изоляция снижает надежность контакта
• Используйте замыкающую пластину для связки нескольких таких клемм - это экономит место и время при сборке
• Проверьте плотность затяжки винта - слабый контакт вызывает нагрев, слишком сильная затяжка повредит металл провода
• Учитывайте посадочный диаметр: ширина устройства 8 мм - убедитесь, что рядом есть свободное место для других модулей
• Для проверки качества соединения используйте контрольный момент затяжки - не более усилия, которое можно развить обычной отверткой
