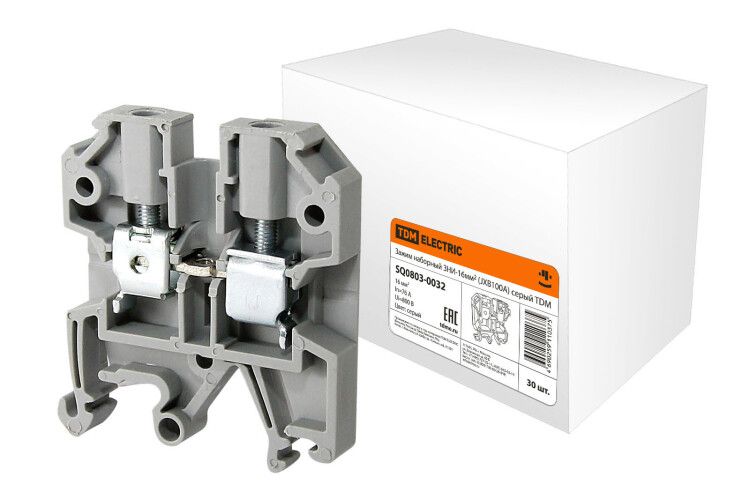

Зажим наборный ЗНИ-16мм2 JXB100А, 16 мм², 24 А TDM SQ0803-0032

Зажим наборный ЗНИ-16мм2 (JXB100А) серый - это компактный, защищённый от прикосновений коммутирующий элемент для надёжного подключения проводов на DIN-рейке в силовых и распределительных щитах. Продукт от TDM ELECTRIC предназначен для работы с жилами до 16 мм2 и совместим с системами PEN.

Назначение и область применения

Зажим наборный ЗНИ-16мм2 (JXB100А) серый используется для безопасного и компактного подключения фазных, нулевых и защитных проводников в электрических шкафах, распределительных щитах и технологическом оборудовании. Подходит для создания распределительных блоков в автоматических линиях, станках, конвейерах и других промышленных системах. Благодаря наличию защиты от прикосновения и возможности использования с PEN-проводом, изделие применяется в системах TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 649 В
• Поперечное сечение подключаемых проводов:
  • Жёсткий однопроволочный: 4–16 мм2
  • Гибкий многопроволочный: 6–16 мм2
  • С наконечником или без него: 6–16 мм2
• Количество полюсов: 1
• Способ монтажа: DIN-рейка 35 мм с Ω-профилем
• Ширина ячейки: 12 мм
• Высота при минимальной установке: 48 мм
• Рабочая температура: от –30 C до +40 C
• Материал корпуса: термопласт PA66 (негорючий, класс V0 по UL94)
• Токоведущая часть: латунь с гальваническим покрытием
• Прижимная пластина: никелированная сталь
• Тип соединения: пружинный зажим (сверху)
• Защита от прикосновения: да
• Изоляция: да
• Поддержка PEN: да
• Уровней: 1
• Зажимов на уровне: 2
• Требует торцевую пластину: да
• Индикация дефекта: работает от AC/DC 12 В
• Цвет: серый

Совместимость и монтаж

Зажим наборный ЗНИ-16мм2 (JXB100А) серый устанавливается на стандартную DIN-рейку 35 мм с помощью защёлкивающегося механизма. Для правильной фиксации требуется установить торцевую пластину - она предотвращает выпадение устройства из блока и обеспечивает механическую целостность сборки. Соединение проводов осуществляется через пружинный зажим: достаточно вставить провод сверху и закрыть механизм. Отсоединение - простое нажатие на рычаг. Каждый зажим на одном уровне соединён внутренне с соседним, что позволяет использовать его как распределительный узел без внешних перемычек. Ширина 12 мм позволяет плотно упаковать несколько единиц в одной рейке.

Безопасность и стандарты

• Класс горючести корпуса: V0 по UL94 - материал самотушится после удаления источника пламени
• Защита IP20 - предотвращает случайное прикосновение к токоведущим частям
• Соответствие требованиям к использованию в системах PEN - допускается применение в комбинированных нулевых проводниках
• Электрическая прочность: рассчитана на 649 В, что соответствует нормам для сетей до 1000 В переменного тока

Преимущества

• Пружинный зажим не повреждает жилу - особенно важно для гибких многожильных проводов
• Внутреннее соединение между двумя зажимами на уровне исключает необходимость в перемычках
• Компактность: всего 12 мм на один зажим, позволяют разместить больше точек подключения в ограниченном пространстве
• Легкий монтаж и демонтаж - не требуют инструментов, время установки снижено на 30–50%
• Стандартный цвет - серый - обеспечивает единый визуальный стиль в сборке
• Поддержка PEN-функции - удобно для систем заземления с вынесенным нулём

Ограничения применения

• Не предназначена для работы при температуре выше +40 C - не рекомендуется для установки в помещениях без вентиляции или рядом с нагревательными элементами
• Не подходит для проводов меньше 4 мм2 - для более тонких жил используйте другие модели (например, ЗНИ-2,5 или ЗНИ-4)
• Обязательно требует торцевую пластину - без неё возможно выпадение из рейки при вибрации
• Индикатор дефекта работает только при наличии внешнего источника питания 12 В - не автономный
• Не предназначен для постоянного переподключения - зажим рассчитан на однократную установку с последующим обслуживанием

Примеры использования

• Распределение фазы и N-провода в щите управления насосной станцией
• Создание группы нулевых проводников в промышленном шкафе с PLC
• Формирование PEN-шин в распределительном пункте здания
• Подключение защитных проводников к корпусам оборудования в цехах с повышенной влажностью
• Сборка многоуровневых блоков с несколькими ЗНИ-16мм2 (JXB100А) серыми на одной DIN-рейке

Практические советы

• Перед монтажом проверьте сечение провода - для гибких жил лучше использовать наконечники, чтобы избежать запутывания в зажиме
• При установке нескольких ЗНИ-16мм2 (JXB100А) серых подряд - всегда устанавливайте торцевые пластины на обоих концах блока
• Для систем с PEN-проводом убедитесь, что все остальные элементы в цепи также поддерживают эту функцию
• Не затягивайте провод силой - пружинный зажим работает без инструментов; избыточное давление может повредить контакт
• При замене или диагностике - отключите питание, даже если есть защита от прикосновения
• ЗНИ-16мм2 (JXB100А) серый можно сочетать с другими моделями серии ЗНИ (например, ЗНИ-6 или ЗНИ-25) в одном щите - они совместимы по ширине и типу крепления
