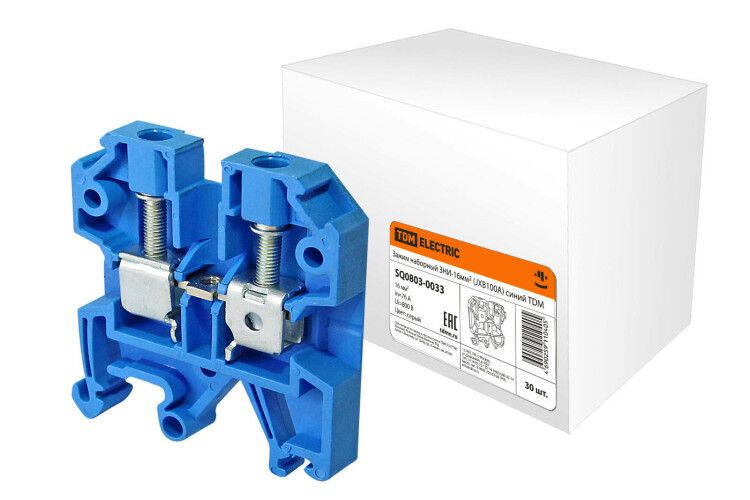

Зажим наборный ЗНИ-16мм2 (JXB100А) синий | SQ0803-0033 TDM

Зажим наборный ЗНИ-16мм2 (JXB100А) синий - это однополюсный, изолированный зажим с пружинным механизмом, предназначенный для надёжного соединения проводов в распределительных шкафах и щитах. Бренд TDM ELECTRIC обеспечивает соответствие требованиям безопасности и долговечность в условиях промышленной эксплуатации.

Назначение и область применения

Зажим наборный ЗНИ-16мм2 (JXB100А) синий используется для создания коммутируемых групп в силовых и управляющих цепях. Подходит для монтажа в электрощитах технологического оборудования, автоматизации, систем освещения и управления. Применяется там, где требуется быстрый, безопасный и не требующий обслуживания контакт между проводами. Особенно эффективен в сборках на DIN-рейке, где важна плотная компоновка и доступ к зажимам.

Технические характеристики

• Номинальный ток: 76 А
• Номинальное напряжение: 607 В
• Защита от прикосновения: да (безопасный доступ к токоведущим частям)
• Количество полюсов: 1
• Количество уровней: 1
• Количество зажимов на уровне: 2 (вход и выход)
• Подключение проводов:
  • Жесткий однопроволочный: 4–16 мм2
  • Гибкий многопроволочный: 6–16 мм2
  • Тонкопроволочный с наконечником: 6–16 мм2
  • Тонкопроволочный без наконечника: 6–16 мм2
• Способ монтажа: DIN-рейка 35 мм (с Ω-профилем)
• Ширина ячейки: 12 мм
• Высота при минимальной установке: 48 мм
• Рабочая температура: от –30 C до +40 C
• Материал корпуса: термопласт (полиамид PA66)
• Класс горючести: UL94 V0 (самозагасающийся материал)
• Цвет корпуса: прозрачный (визуальный контроль состояния контакта)
• Позиция подключения: сверху
• Тип соединения: пружинный зажим (без инструментов)
• Тип разделения: слайдер (выдвижной рычаг для отсоединения)
• Требует торцевую пластину: да
• Возможно применение с PEN-проводом: да
• Уровни внутри соединены: да (электрическая связь между входом и выходом)
• Индикация дефекта: есть, питание 12 В AC/DC
• Размер модуля: 5,2 мм

Совместимость и монтаж

Зажим наборный ЗНИ-16мм2 (JXB100А) синий устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы необходимо использовать торцевую пластину - она предотвращает перекос и обеспечивает механическую стабильность при множественных подключениях. Установка происходит путём защёлкивания на рейку; фиксация надёжная, не требует дополнительных креплений. Каждый зажим имеет два входа: один для подводящего провода, второй - для отводящего. Соединение внутри уровня уже выполнено, что исключает необходимость внешних перемычек. Для отключения достаточно вытянуть слайдер - провод легко извлекается без инструментов.

Безопасность и стандарты

Корпус изготовлен из самозагасающегося материала класса UL94 V0 - при возгорании он не распространяет пламя. Защита от прикосновения соответствует нормам IEC 60947-7-1: токоведущие части недоступны при установленном устройстве. Возможность использования с PEN-проводом позволяет применять зажим в TN-C-S системах. Индикация дефекта работает от 12 В постоянного или переменного тока - сигнал о потере контакта будет виден даже при закрытых крышках шкафа.

Преимущества

• Пружинный зажим - не требует отвертки, снижает риск повреждения жилы при монтаже
• Прозрачный корпус - позволяет визуально контролировать состояние провода и наличие окисления
• Связь между уровнями внутренняя - экономит место и время при сборке
• Стандартная ширина 12 мм - совместим с большинством серийных решений на рынке
• Работает с широким спектром типов проводов - от жёстких до гибких, с наконечниками и без
• Индикация отказа - оперативное выявление проблем в работе цепи

Ограничения применения

• Не предназначен для эксплуатации при температуре выше +40 C - перегрев может вызвать потерю упругости пружины
• Требует обязательного использования торцевой пластины - без неё возможен перекос и потеря контакта
• Не рассчитан на частые переподключения - после нескольких циклов открытия/закрытия зажима может снизиться усилие прижима
• Индикатор дефекта требует внешнего источника питания 12 В - не автономен
• Не подходит для проводов меньше 4 мм2 - малое сечение не фиксируется надёжно

Примеры использования

• Распределение фазы в щите управления насосной станцией
• Объединение нескольких датчиков в одной цепи сигнализации
• Создание группы питания для светильников в производственном помещении
• Сборка распределительной системы в шкафу ЧПУ станка
• Формирование цепи PEN в системе TN-C-S с последующим разделением на PE и N

Практические советы

• Перед вставкой провода проверьте его сечение - используйте калибр или штангенциркуль. Недопустимо подключение проводов менее 4 мм2 (жёстких) или 6 мм2 (гибких).
• При использовании гибких проводов рекомендуется обжать наконечники - это увеличивает срок службы контакта и снижает риск обрывов.
• Всегда устанавливайте торцевую пластину - даже если кажется, что зажим стоит устойчиво. Без неё возможен сдвиг при нагрузке.
• При сборке шкафа соблюдайте шаг 12 мм - это гарантирует свободный доступ к каждому зажиму и возможность замены без демонтажа соседних элементов.
• Для диагностики используйте индикатор дефекта: если он не светится при наличии питания - проверьте целостность цепи и качество контактов.
• Зажим ЗНИ-16мм2 (JXB100А) синий от TDM ELECTRIC можно сочетать с другими изделиями этой же серии - они имеют единый форм-фактор и совместимы по монтажу.
