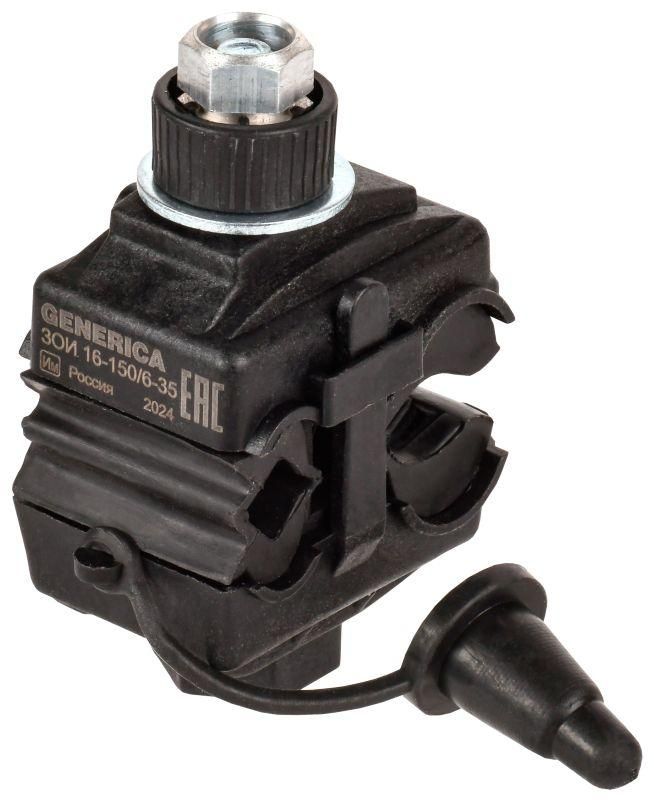

Зажим ответвительный изолированный ЗОИ 16-150/6-35 | UOZ10-4-150-035-G GENERICA IEK

Зажим ответвительный изолированный ЗОИ 16-150/6-35 от бренда GENERICA предназначен для безопасного ответвления тока от основного силового кабеля без нарушения целостности изоляции. Артикул uoz10-4-150-035-g обеспечивает надёжное соединение между магистральными и абонентскими проводами в сетях до 1 кВ.

Назначение и область применения

Зажим ответвительный изолированный ЗОИ 16-150/6-35 используется для выполнения ответвлений от самонесущих изолированных проводов (СИП) в воздушных линиях электропередачи напряжением до 1 кВ. Подходит для подключения абонентских линий - например, к домам, осветительным устройствам, распределительным щитам. Применяется в условиях открытой прокладки, включая городские и сельские сети.

Технические характеристики

• Номинальное проходное сечение: 16–150 мм2 - позволяет подключаться к основному проводу этого диапазона
• Номинальное сечение ответвления: 6–35 мм2 - совместим с проводами для освещения и слаботочных цепей
• Тип подключения: винтовое/болтовое - требует затяжки специальным ключом
• Количество контактов: 2 - один для магистрали, один для ответвления
• Материал корпуса: стеклоармированный полиамид - прочный, устойчив к механическим нагрузкам и УФ-излучению
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Зажим ЗОИ 16-150/6-35 совместим с изолированными проводами типа СИП-1, СИП-2, СИП-4. Для установки необходимо:

• Выбрать место на магистральном проводе, где будет выполняться ответвление
• Установить зажим перпендикулярно направлению провода
• Затянуть болт до момента срыва головки - это гарантирует правильную глубину прокалывания изоляции и надёжный контакт
• Не требуется зачистка жил - изоляция прокалывается автоматически
• Подключение ответвления осуществляется через второй винт, который фиксирует провод сечением 6–35 мм2

Инструмент: рекомендуется использовать моментный ключ с предустановленным крутящим моментом, соответствующим требованиям производителя.

Безопасность и стандарты

Зажим ЗОИ 16-150/6-35 соответствует требованиям к изолированным ответвителям для систем до 1 кВ. Конструкция исключает доступ к токоведущим частям после монтажа. Материал корпуса не поддерживает горение и устойчив к воздействию внешней среды. Наличие визуального контроля затяжки (срыв головки болта) снижает риск недотянутых соединений.

Преимущества

• Надёжность - прокалывающий механизм создаёт постоянный контакт без окисления
• Простой монтаж - не нужна зачистка изоляции, не требуется сварка или опрессовка
• Визуальный контроль - срыв головки болта сигнализирует о завершении правильной затяжки
• Защита от внешних факторов - корпус устойчив к УФ, влаге, температурным колебаниям
• Экономия времени - монтаж занимает несколько минут на каждую точку ответвления

Ограничения применения

• Не применяется для медных одножильных проводов без изоляции - только для изолированных СИП
• Не допускается использование в местах с высокой вибрацией без дополнительной фиксации
• Не подходит для многожильных проводов сечением более 35 мм2 в качестве ответвления
• Запрещено применять в помещениях с повышенной взрывоопасностью
• Не рассчитан на работу при температурах ниже -40C и выше +85C

Примеры использования

• Подключение дома к ЛЭП по СИП-2
• Ответвление питания для уличного светильника от магистральной линии
• Присоединение абонентского кабеля к распределительному столбу
• Добавление новой точки потребления в существующую воздушную линию без отключения энергоснабжения

Практические советы

• Перед монтажом проверьте соответствие сечения магистрального провода (16–150 мм2) и ответвления (6–35 мм2) - не используйте зажим вне этих границ
• При работе на высоте используйте страховочные средства - зажим ЗОИ 16-150/6-35 требует точного положения при затяжке
• Не заменяйте оригинальные болты - они имеют контролируемый момент срыва
• После монтажа проверьте визуально: головка болта должна быть полностью сорвана, корпус не повреждён
• Для долговечности избегайте установки в местах с постоянным попаданием воды - хотя корпус IP-защиты не указан, герметичность достигается за счёт конструкции, а не класса защиты
