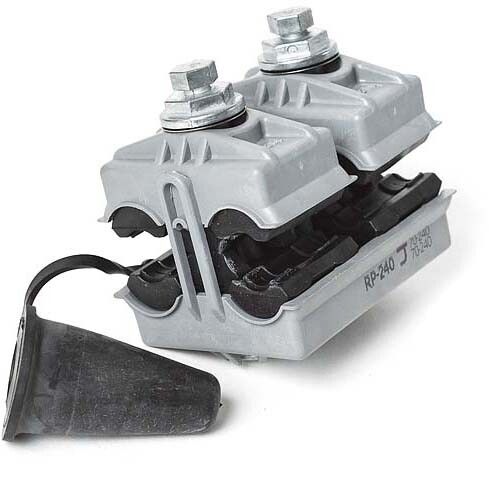

Зажим ответвительный герметичный прокалывающий RP 240 для ответвления СИП-3 от ВЛЗ | 13402232 NILED НИЛЕД

Зажим ответвительный герметичный прокалывающий RP 240 (70-240/70-240 кв.мм) для ответвления СИП-3 от ВЛЗ — устройство для безопасного и герметичного ответвления от магистральной воздушной линии электропередачи (ВЛЗ) кабелями СИП-3 без нарушения её целостности. Бренд НИЛЕД обеспечивает надёжность в условиях суровых климатических нагрузок, а артикул 13402232 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Зажим ответвительный герметичный прокалывающий RP 240 предназначен для создания ответвления от магистральной воздушной линии напряжением 6–10 кВ к потребителям через провода СИП-3. Применяется в новых и реконструируемых ЛЭП, где требуется быстрое, герметичное и долговечное соединение без демонтажа основного кабеля. Подходит для установки на опорах, в районах с высокой влажностью, перепадами температур и воздействием УФ-излучения.

Технические характеристики

• Тип: зажим ответвительный герметичный прокалывающий
• Диапазон сечений: 70–240 мм² — подходит для СИП-3 с токопроводящими жилами этого сечения
• Количество жил: одна — для одножильного ответвления
• Тип подключения: винтовое/болтовое соединение с контролируемым моментом затяжки
• Материал корпуса: алюминиевый сплав и стеклоармированный полиамид — устойчив к коррозии и механическим повреждениям
• Рабочий температурный диапазон: от –60 °C до +50 °C — работает в условиях Арктики и южных регионов
• Устойчивость к УФ-излучению: да — не теряет прочность и эластичность под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев — 5 лет эксплуатационной надёжности
• Способ монтажа: стационарный — фиксируется на несущем проводе и остаётся неразборным после установки

Совместимость и монтаж

Зажим RP 240 совместим исключительно с кабелями СИП-3 и магистральными ВЛЗ того же класса напряжения (6–10 кВ). Для монтажа используется изолированный накидной гаечный ключ CL 13 Click — он обеспечивает контроль момента затяжки и безопасность при работе под напряжением. Монтаж выполняется на несущую жилу магистрали: прокалывающие зубья пробивают изоляцию, не нарушая токопроводящую часть, и формируют надёжный контакт. После затяжки срывная головка болта отламывается, сигнализируя о достижении нужного усилия. Демонтаж возможен, но вторичный монтаж запрещён — после срыва головки элемент нельзя использовать повторно.

Безопасность и стандарты

Зажим RP 240 соответствует требованиям к изоляции и герметизации для распределительных сетей 6–10 кВ. Конструкция исключает доступ к токоведущим частям при установленном состоянии. Использование изолированного ключа CL 13 Click позволяет выполнять работы вблизи под напряжением с соблюдением норм безопасности. Герметизация предотвращает попадание влаги, что снижает риск коррозии контакта и замыканий.

Преимущества

• Прокалывающая система — не требует зачистки изоляции СИП-3, экономит время и снижает риск ошибок
• Срывная головка болта — гарантирует точное усилие затяжки без необходимости измерительных приборов
• Высокая степень защиты IP (не указана явно, но реализуется конструкцией) — обеспечена герметичность корпуса
• Устойчивость к экстремальным температурам — надёжно работает в Сибири, на Крайнем Севере и в Центральной Азии
• Алюминиевый сплав корпуса — легче стали, не подвержен электрохимической коррозии при контакте с медью

Ограничения применения

• Не применяется для кабелей других типов — только СИП-3; несовместим с СИП-1, СИП-2, СИП-4, АВК и другими
• Запрещён повторный монтаж — после срыва головки болта зажим становится неработоспособным
• Не предназначен для подземных или внутри помещений систем — только для воздушных линий
• Не рассчитан на напряжение выше 10 кВ — использование на 20 кВ и более недопустимо
• Требует специального инструмента CL 13 Click — обычные гаечные ключи не обеспечивают контроль момента

Примеры использования

• Подключение частного дома к магистральному СИП-3 на опоре ЛЭП
• Ответвление к насосной станции в сельской местности
• Обустройство освещения вдоль дороги от существующей ВЛЗ
• Реконструкция старой сети с заменой алюминиевых проводов на СИП-3

Практические советы

• Перед монтажом проверьте сечение СИП-3 — оно должно попадать в диапазон 70–240 мм². Слишком тонкий провод не будет плотно зажат, слишком толстый — не войдёт в канал
• Используйте только изолированный ключ CL 13 Click. Другие инструменты могут привести к пере- или недо-затяжке, что вызовет нагрев или утечку тока
• Устанавливайте зажим на прямом участке магистрали, избегая изгибов и точек крепления к опоре — это снижает механическую нагрузку
• После монтажа визуально проверьте: головка болта должна быть полностью сломана, корпус — плотно прилегает к проводу, без люфтов
• Храните зажимы в сухом месте — хотя они устойчивы к влаге, длительное хранение во влажной среде может повредить внутренние компоненты
