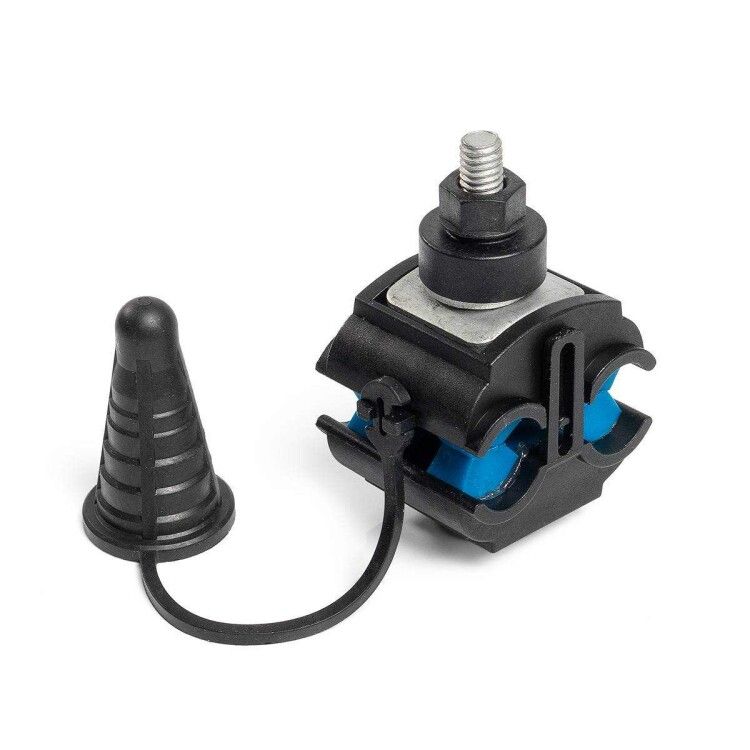

Зажим прокалывающий ответвительный ЗПО 4-35/4-35 - 87398 КВТ
Товарные предложения:
| Зажим прокалывающий ЗПО 4-35/4-35 КВТ 87398 | 21.11.2024 | Под заказ | 108,73 ₽ | шт. | от 30 дней |
Описание
Характеристики
Сертификаты
Описание
Зажим прокалывающий ответвительный ЗПО 4-35/4-35 - 87398 КВТ - это удобное решение для соединения и ответвления проводов СИП, а также для подключения проводов абонентов и освещения. Он оснащен зубцами контактных пластин, которые прокалывают изоляцию при затягивании болта, обеспечивая надежный электрический контакт. Это позволяет монтировать зажим на действующей линии без отключения питания магистрали.
Основные преимущества и особенности данного зажима:
- Надежное контактное соединение благодаря точно подобранному моменту затяжки болта со срывной головкой.
- Герметичность соединения и устойчивость к атмосферным осадкам благодаря конструкции зажима.
- Изолированный корпус из полимера, армированного стекловолокном, обеспечивает стойкость к ультрафиолетовому излучению и погодно-климатическим условиям.
- Монтаж на алюминиевые и медные жилы.
- Резиновый колпачок для изоляции конца провода ответвления обеспечивает безопасность использования.
- Быстрый монтаж без необходимости снимать изоляцию провода.
Зажим прокалывающий ответвительный ЗПО 4-35/4-35 - 87398 КВТ позволит вам удобно и надежно соединить и ответвить провода, сохраняя электрическую безопасность и обеспечивая стойкость к внешним воздействиям.
Характеристики c описанием
Тип соединения:
Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
Тип соединения определяет способ механического и электрического соединения кабелей между собой или с оборудованием. Различные типы соединений обеспечивают разные уровни надежности, удобства установки и эксплуатационных характеристик, что влияет на выбор конкретного типа для различных применений.
Стыковый соединитель используется для соединения концов двух кабелей встык. Он обеспечивает надежное электрическое соединение и механическую прочность. Рекомендуется для применения в местах, где требуется минимальное сопротивление и высокая надежность соединения. Замена такого соединителя требует обесточивания линии и разъединения кабелей.
Винтовое/болтовое соединение включает использование винтов или болтов для фиксации кабелей. Это соединение обеспечивает надежный контакт и позволяет легко устанавливать и демонтировать соединение. Рекомендуется для использования в распределительных устройствах и местах с частыми монтажными работами. В случае замены достаточно ослабить винты или болты и снять соединитель.
Винтовое/болтовое соединение с прокалыванием изоляции (IPC) предназначено для соединения кабелей без необходимости снятия изоляции. Прокалывающие элементы обеспечивают контакт с проводником, что ускоряет монтаж и снижает риск повреждения кабеля. Рекомендуется для использования в условиях, где требуется быстрая установка и минимальное вмешательство в структуру кабеля. Замена требует только ослабления крепежа и снятия соединителя.
Концевой соединитель используется для оконцевания кабеля и подключения его к оборудованию или другой кабельной системе. Обеспечивает защиту от влаги и механических повреждений. Рекомендуется для применения в местах, где кабель подключается к распределительным щитам, трансформаторам и другим устройствам. Замена требует отключения кабеля и демонтажа соединителя.
Параллельный соединитель предназначен для соединения двух кабелей параллельно друг другу. Обеспечивает надежный контакт и распределение тока между кабелями. Рекомендуется для применения в распределительных сетях и в местах, где требуется параллельное подключение кабелей для увеличения пропускной способности. Замена требует отключения кабелей и демонтажа соединителя.
Тип подключения:
Винтовое/болтовое соединение с прокалыванием изоляции
Тип подключения определяет метод установки и фиксации кабельных наконечников и соединителей (гильз) на проводах и кабелях. Выбор подходящего типа подключения влияет на надежность, долговечность и безопасность электрического соединения, а также на удобство монтажа и обслуживания.
Ударный соединительный элемент предполагает использование специального инструмента для создания соединения путем ударного воздействия. Этот метод обеспечивает надежное и прочное соединение, однако требует точного соблюдения технологии монтажа. Рекомендуется для использования в условиях, где важны высокая механическая прочность и стойкость к вибрациям.
Винтовое/болтовое соединение осуществляется с помощью винтов или болтов, которые затягиваются для фиксации кабеля. Этот тип подключения обеспечивает простоту и удобство монтажа и демонтажа, а также возможность многократного использования. Подходит для различных условий эксплуатации, включая временные и стационарные соединения.
Концевой соединительный элемент используется для оконцевания проводов, обеспечивая надежный контакт и защиту от коррозии. Этот тип подключения часто применяется в случаях, когда требуется предотвратить распушение многожильных проводов и обеспечить качественное соединение в клеммниках и других соединительных устройствах.
Винтовое/болтовое соединение с прокалыванием изоляции позволяет создавать соединение без необходимости снятия изоляции с проводов. Это упрощает и ускоряет процесс монтажа, снижая вероятность повреждения проводов. Рекомендуется для использования в условиях, где важна скорость и простота установки, а также при работе с многожильными проводами.
Параллельный соединительный элемент предназначен для соединения двух проводов параллельно друг другу. Этот тип подключения обеспечивает надежное и стабильное соединение, часто используется в распределительных коробках и других местах, где требуется параллельное соединение проводов.
Изолированный зажим:
Да
Изолированный зажим — это характеристика кабельных наконечников и соединителей, указывающая на наличие или отсутствие изоляционного покрытия на зажиме. Изоляция зажима обеспечивает дополнительную защиту от коротких замыканий, механических повреждений и внешних воздействий, таких как влага и коррозия.
Изолированный зажим — наличие изоляционного покрытия на зажиме. Это покрытие предотвращает короткие замыкания и защищает от механических повреждений, что особенно важно в условиях повышенной влажности или агрессивной среды. Рекомендуется использовать изолированные зажимы в системах с высокими требованиями к безопасности и надежности, особенно в местах с возможным физическим контактом с другими проводниками или металлическими поверхностями. При выборе изолированных зажимов следует учитывать тип и толщину изоляционного материала, чтобы обеспечить соответствие условиям эксплуатации.
Неизолированный зажим — отсутствие изоляционного покрытия на зажиме. Такие зажимы обычно используются в системах, где изоляция обеспечивается другими компонентами или не требуется. Они могут быть предпочтительны в условиях, где необходимо обеспечить максимальную проводимость и минимальное сопротивление соединения. При выборе неизолированных зажимов важно учитывать условия эксплуатации, чтобы избежать риска коротких замыканий и повреждений проводников.
Тип изделия/компонента:
Сжим ответвительный
Тип изделия/компонента определяет конкретное назначение и конструктивные особенности кабельных наконечников и соединителей (гильз), что напрямую влияет на их применение в электрических системах и надежность соединений.
Сжим ответвительный представляет собой устройство, предназначенное для ответвления одного или нескольких проводников от основного кабеля. Влияние на работу устройства: обеспечивает надежное и безопасное ответвление без необходимости разрыва основного кабеля, что минимизирует потери и улучшает электрический контакт. Рекомендации по выбору: выбирайте сжим ответвительный в случае необходимости создания ответвлений в распределительных сетях или при подключении дополнительных устройств к существующей линии. Замена: при необходимости замены убедитесь в совместимости с текущими проводниками по сечению и материалу.
Зажим плашечный используется для соединения двух или более проводников параллельно. Влияние на работу устройства: обеспечивает прочное механическое и электрическое соединение, что важно для надежности и долговечности электрических соединений. Рекомендации по выбору: выбирайте зажим плашечный для соединения проводников в распределительных коробках, щитах и других местах, где требуется надежное параллельное соединение. Замена: при замене зажима плашечного убедитесь, что новый зажим соответствует требованиям по току и сечению проводников.
Защитное покрытие поверхности:
Без покрытия (голый)
Защитное покрытие поверхности кабельных наконечников и соединителей (гильз) играет ключевую роль в обеспечении долговечности и надежности соединений. Оно защищает металлические части от коррозии, механических повреждений и других внешних воздействий, что особенно важно в агрессивных средах и при высоких эксплуатационных нагрузках.
Луженая оловом поверхность обеспечивает надежную защиту от коррозии и улучшает электрическую проводимость. Рекомендуется для применения в условиях высокой влажности и в электрических цепях, где требуется минимальное сопротивление контакта. Замена требуется при повреждении слоя олова или значительном износе.
Без покрытия означает, что поверхность наконечников и соединителей не имеет дополнительной защиты. Такие изделия могут быть подвержены коррозии и механическим повреждениям, поэтому их использование рекомендуется только в условиях, где отсутствуют агрессивные среды и минимальные механические нагрузки. Замена требуется при первых признаках коррозии или повреждений.
Гальванически/электролитически оцинкованная поверхность обладает высокой устойчивостью к коррозии благодаря тонкому слою цинка, нанесенному электролитическим методом. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных химических веществ. Замена требуется при повреждении цинкового слоя.
Необработанная поверхность не имеет защитного покрытия и может подвергаться коррозии и механическим повреждениям. Рекомендуется для использования в контролируемых условиях с минимальными воздействиями окружающей среды. Замена требуется при первых признаках коррозии или механических повреждений.
Оцинкованная поверхность защищена слоем цинка, который предотвращает коррозию и увеличивает срок службы изделия. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных веществ. Замена требуется при повреждении цинкового слоя.
Анодированная поверхность имеет оксидный слой, который повышает коррозионную стойкость и износостойкость. Рекомендуется для использования в агрессивных средах и при высоких механических нагрузках. Замена требуется при повреждении анодированного слоя.
Гальванизированная поверхность, как и оцинкованная, защищена слоем цинка, нанесенным методом гальванизации. Обеспечивает высокую коррозионную стойкость и долговечность. Рекомендуется для применения в условиях повышенной влажности и агрессивных сред. Замена требуется при повреждении защитного слоя.
Обработанная поверхность имеет дополнительную защиту от коррозии и механических повреждений. Конкретная обработка может варьироваться и должна быть указана производителем. Рекомендуется для использования в условиях, требующих повышенной защиты. Замена требуется при повреждении защитного слоя.
Лакокрасочная поверхность покрыта слоем краски или лака, который защищает от коррозии и механических повреждений. Рекомендуется для использования в условиях, где требуется дополнительная защита и эстетический вид. Замена требуется при повреждении лакокрасочного покрытия.
Горячее цинкование обеспечивает толстый и прочный слой цинка, который защищает от коррозии и механических повреждений. Рекомендуется для использования в самых агрессивных средах и при высоких эксплуатационных нагрузках. Замена требуется при значительном износе или повреждении цинкового слоя.
Номинальное проходное сечение:
4...35 кв.мм
Номинальное проходное сечение — это параметр, указывающий на диапазон сечений кабелей, которые могут быть подключены к кабельному наконечнику или соединителю (гильзе). Значение данного параметра измеряется в квадратных миллиметрах (кв.мм) и определяет максимальное и минимальное сечение проводника, обеспечивая надежное и безопасное соединение. Правильный выбор номинального проходного сечения важен для предотвращения перегрева, снижения сопротивления и обеспечения долговечности электрического соединения.
Диапазон номинального проходного сечения от 16 до 95 кв.мм подходит для широкого спектра применений, от мелких до крупных проводников. Рекомендуется для использования в системах со средней нагрузкой, где требуется универсальность по подключаемым сечениям.
Диапазон номинального проходного сечения от 16 до 120 кв.мм обеспечивает еще больший охват, чем предыдущий вариант. Подходит для систем с высокой нагрузкой и требует выбора качественных материалов для предотвращения перегрева и износа.
Диапазон номинального проходного сечения от 95 до 150 кв.мм предназначен для крупных проводников, используемых в высоконагруженных системах. Важно учитывать, что такие соединители требуют профессионального монтажа и тщательного контроля качества соединения.
Диапазон номинального проходного сечения от 16 до 150 кв.мм охватывает широкий спектр применений, от мелких до очень крупных проводников. Этот вариант универсален и подходит для различных типов систем, от средненагруженных до высоконагруженных.
Диапазон номинального проходного сечения от 16 до 35 кв.мм подходит для применений с небольшой и средней нагрузкой. Рекомендуется для бытовых и легких промышленных систем, где не требуется подключение крупных проводников.
Диапазон номинального проходного сечения от 25 до 95 кв.мм предназначен для систем со средней и высокой нагрузкой. Обеспечивает надежное соединение для проводников среднего и большого сечения, что важно для стабильной работы электрической системы.
Диапазон номинального проходного сечения от 4 до 10 кв.мм подходит для мелких проводников. Рекомендуется для использования в низковольтных системах и мелких бытовых устройствах, где не требуется высокая нагрузка.
Диапазон номинального проходного сечения от 35 до 150 кв.мм подходит для крупных промышленных систем и высоконагруженных сетей. Требует профессионального монтажа и тщательного контроля качества соединения для предотвращения перегрева и повреждений.
Диапазон номинального проходного сечения от 50 до 150 кв.мм предназначен для высоконагруженных систем и крупных проводников. Обеспечивает надежное и безопасное соединение в промышленных и энергетических установках.
Диапазон номинального проходного сечения от 16 до 70 кв.мм подходит для систем со средней нагрузкой. Обеспечивает достаточную универсальность для использования в различных типах электрических систем, требующих подключения проводников среднего и крупного сечения.
Материал проводника магистрали:
Алюминий
Материал проводника магистрали определяет тип металла, из которого изготовлен проводник в кабельных наконечниках и соединителях (гильзах). Выбор материала влияет на электрическую проводимость, устойчивость к коррозии, механическую прочность и стоимость изделия. Правильный выбор материала проводника обеспечивает надежность и долговечность электрических соединений в различных условиях эксплуатации.
Алюминий – легкий металл с хорошей электрической проводимостью и относительно низкой стоимостью. Он широко используется в высоковольтных линиях электропередачи и других приложениях, где требуется уменьшение веса. Однако алюминий подвержен коррозии и требует специальной обработки контактов для предотвращения окисления. Рекомендуется для использования в условиях, где важна легкость и экономичность, но следует избегать применения в агрессивных средах без дополнительной защиты.
Алюминий/медь – комбинированный материал, сочетающий в себе преимущества обоих металлов. Алюминиевая часть обеспечивает легкость и экономичность, а медная часть – высокую проводимость и устойчивость к коррозии. Такие проводники часто используются в местах, где требуется баланс между стоимостью и производительностью. Рекомендуется для применения в условиях, где важны как экономичность, так и надежность соединений.
Медь – металл с высокой электрической проводимостью и отличной устойчивостью к коррозии. Медные проводники обеспечивают надежные и долговечные электрические соединения, что делает их предпочтительными для большинства электрических и электронных приложений. Стоимость меди выше по сравнению с алюминием, но ее использование оправдано в критичных приложениях, требующих высокой надежности и стабильности параметров. Рекомендуется для использования в ответственных и долговечных электрических соединениях.
Материал проводника ответвления:
Алюминий/медь
Материал проводника ответвления определяет тип металла, из которого изготовлен проводник, используемый в кабельных наконечниках и соединителях (гильзах). Выбор материала проводника влияет на электрические характеристики, долговечность и совместимость с другими компонентами системы. Правильный выбор материала проводника обеспечивает надежное соединение и минимальные потери при передаче электроэнергии.
Алюминий - легкий и относительно дешевый материал с хорошей проводимостью. Использование алюминиевых проводников снижает вес и стоимость кабельных систем. Однако алюминий имеет более высокое сопротивление по сравнению с медью, что может привести к большим потерям энергии. Рекомендуется для систем, где важны вес и стоимость, но не критичны потери энергии.
Алюминий/медь - комбинированный материал, сочетающий преимущества обоих металлов. Обычно это алюминиевый проводник с медным покрытием, что улучшает проводимость и снижает сопротивление контактов. Такой материал обеспечивает баланс между стоимостью и эффективностью, делая его подходящим для широкого спектра применений. Рекомендуется для систем, где требуется оптимизация стоимости и эффективности.
Медь - материал с высокой проводимостью и низким сопротивлением, что минимизирует потери энергии. Медь также обладает высокой механической прочностью и устойчивостью к коррозии, что увеличивает долговечность соединений. Рекомендуется для критически важных систем, где важны минимальные потери энергии и высокая надежность.
Номинальное сечение ответвления:
4...35 кв.мм
Номинальное сечение ответвления характеризует диапазон поперечного сечения проводников, которые могут быть подключены к кабельным наконечникам или соединителям (гильзам). Это важный параметр для обеспечения надежного электрического соединения и предотвращения перегрева или повреждения проводников из-за несоответствия размеров.
Диапазон номинального сечения от 1.5 до 10 кв.мм подходит для подключения проводников малого и среднего сечения. Это обеспечивает надежное соединение для бытовых и легких промышленных применений. При выборе необходимо учитывать, что проводники с меньшим сечением могут быть менее устойчивы к механическим повреждениям.
Диапазон номинального сечения от 1.5 до 16 кв.мм обеспечивает большую гибкость в подключении проводников различного сечения, что делает его подходящим для более широкого спектра применений, включая промышленные установки. Рекомендуется использовать в случаях, когда требуется подключение проводников с разными сечениями.
Диапазон номинального сечения от 25 до 95 кв.мм предназначен для подключения крупных проводников, используемых в тяжелых промышленных и высоковольтных установках. Это обеспечивает надежное соединение и минимальные потери при передаче большого объема электроэнергии. Рекомендуется для использования в условиях высоких нагрузок.
Диапазон номинального сечения от 4 до 35 кв.мм подходит для средних и крупных проводников, часто используемых в промышленных и коммерческих установках. Это обеспечивает надежное соединение при умеренных и высоких нагрузках. Рекомендуется для применения в системах с переменными нагрузками.
Диапазон номинального сечения от 2.5 до 35 кв.мм предлагает широкие возможности для подключения проводников различного сечения, что делает его универсальным для большинства применений, включая бытовые, коммерческие и промышленные установки. Рекомендуется для использования в системах с разнородными нагрузками.
Диапазон номинального сечения от 6 до 35 кв.мм предназначен для подключения средних и крупных проводников, что делает его подходящим для промышленных и коммерческих применений с высокими требованиями к надежности соединений. Рекомендуется использовать в условиях повышенных нагрузок.
Диапазон номинального сечения от 4 до 50 кв.мм обеспечивает возможность подключения проводников среднего и большого сечения, что делает его подходящим для широкого спектра применений, включая тяжелые промышленные установки. Рекомендуется для использования в системах с высокими токовыми нагрузками.
Диапазон номинального сечения от 35 до 150 кв.мм предназначен для подключения очень крупных проводников, используемых в высоковольтных и тяжелых промышленных установках. Это обеспечивает надежное соединение и минимальные потери при передаче большого объема электроэнергии. Рекомендуется для использования в условиях экстремально высоких нагрузок.
Диапазон номинального сечения от 16 до 50 кв.мм подходит для подключения крупных проводников, часто используемых в промышленных и коммерческих установках. Это обеспечивает надежное соединение при высоких нагрузках. Рекомендуется для применения в системах с постоянными высокими нагрузками.
Диапазон номинального сечения от 16 до 25 кв.мм предназначен для подключения крупных проводников, что делает его подходящим для промышленных и коммерческих установок с умеренными и высокими нагрузками. Рекомендуется для использования в системах с постоянными высокими нагрузками.
Материал магистрального проводника:
Алюминий
Материал магистрального проводника определяет тип металла, из которого изготовлены основные проводящие элементы кабельных наконечников и соединителей (гильз). Выбор материала влияет на электрическую проводимость, долговечность, устойчивость к коррозии и стоимость изделия. Правильный выбор материала проводника обеспечивает надежное соединение и минимальные потери энергии в электрической цепи.
Алюминий — легкий и дешевый материал с хорошей проводимостью, но подвержен окислению и имеет меньшую механическую прочность по сравнению с медью. Рекомендуется для использования в условиях, где важна экономия веса и стоимости, но требуется защита от коррозии, например, в наружных установках или в условиях высокой влажности. При замене алюминиевых соединителей важно учитывать их совместимость с другими материалами, чтобы избежать гальванической коррозии.
Алюминий/Медь — комбинированный материал, сочетающий в себе преимущества обоих металлов. Алюминиевая часть обеспечивает легкость и экономичность, в то время как медная часть улучшает проводимость и устойчивость к коррозии. Рекомендуется для применения в системах, где требуется баланс между проводимостью и стоимостью. При выборе таких соединителей важно учитывать их конструкцию и совместимость с кабелями из соответствующих материалов.
Медь — высокопроводящий и долговечный материал с отличной устойчивостью к коррозии и высокой механической прочностью. Идеален для применения в критически важных и высоконагруженных электрических цепях, где необходима минимизация потерь энергии и надежность соединений. Медные соединители предпочтительны для внутренних установок и в условиях, где важна долговечность и стабильность работы. При замене медных соединителей следует использовать аналогичные медные компоненты для обеспечения совместимости и надежности.
Номин. поперечное сечение магистрали:
4...35 мм²
Номинальное поперечное сечение магистрали указывает на диапазон сечений проводников, с которыми совместимы кабельные наконечники и соединители (гильзы). Значение выражается в квадратных миллиметрах (мм²) и определяет проводимость и допустимую нагрузку на соединение. Правильный выбор сечения обеспечивает надежность электрического контакта и минимизирует потери энергии. Несоответствие сечения может привести к перегреву, повышенному сопротивлению и отказу системы.
Диапазон номинального поперечного сечения 4-10 мм² подходит для соединений с низкой и средней нагрузкой. Рекомендуется для использования в бытовых и легких промышленных приложениях, где токи не превышают допустимые значения для этих сечений. Замена на большее сечение может улучшить надежность при увеличении нагрузки.
Диапазон номинального поперечного сечения 16-95 мм² используется в более высоконагруженных электрических системах, таких как промышленные установки и крупные коммерческие объекты. Выбор этого диапазона обеспечивает стабильность и безопасность при высоких токах. Замена на меньший диапазон не рекомендуется из-за риска перегрева и повреждения.
Диапазон номинального поперечного сечения 16-35 мм² подходит для средненагруженных систем, таких как небольшие промышленные установки и коммерческие объекты. Обеспечивает надежную работу при умеренных токах. При увеличении нагрузки может потребоваться переход на большее сечение.
Диапазон номинального поперечного сечения 95-150 мм² предназначен для высоконагруженных промышленных и энергетических систем. Обеспечивает надежное соединение и минимальные потери при высоких токах. Замена на меньшее сечение не рекомендуется из-за риска перегрева и снижения эффективности.
Диапазон номинального поперечного сечения 35-150 мм² охватывает широкий спектр применений, от средненагруженных до высоконагруженных систем. Подходит для крупных промышленных объектов и энергетических систем, обеспечивая гибкость в выборе проводников. Рекомендуется для систем с переменной нагрузкой.
Диапазон номинального поперечного сечения 16-150 мм² является универсальным и подходит для широкого спектра применений, от бытовых до крупных промышленных систем. Обеспечивает гибкость и надежность при различных нагрузках. Выбор данного диапазона позволяет адаптироваться к изменению требований системы.
Диапазон номинального поперечного сечения 25-95 мм² используется в средне- и высоконагруженных системах, таких как промышленные и коммерческие установки. Обеспечивает надежную работу при высоких токах и минимальные потери энергии. Рекомендуется для стабильных нагрузок.
Диапазон номинального поперечного сечения 16-120 мм² подходит для различных применений, от бытовых до высоконагруженных промышленных систем. Обеспечивает надежность и гибкость в выборе проводников. Рекомендуется для систем с переменной нагрузкой и требованиями к высокой проводимости.
Диапазон номинального поперечного сечения 50-70 мм² используется в средненагруженных промышленных и коммерческих системах. Обеспечивает надежное соединение при умеренных и высоких токах. Замена на большее сечение может потребоваться при увеличении нагрузки.
Диапазон номинального поперечного сечения 35-95 мм² подходит для средне- и высоконагруженных систем, таких как промышленные установки и крупные коммерческие объекты. Обеспечивает стабильность и безопасность при высоких токах. Рекомендуется для систем с постоянной высокой нагрузкой.
Номин. поперечное сечение ответвления:
4...35 мм²
Номинальное поперечное сечение ответвления указывает на диапазон сечений проводников, которые могут быть подключены к кабельным наконечникам и соединителям (гильзам). Это свойство определяет электрическую проводимость и допустимую нагрузку соединителя, что напрямую влияет на его эксплуатационные характеристики и безопасность.
Диапазон номинального поперечного сечения от 1.5 мм² до 10 мм² подходит для маломощных цепей и бытовых электрических установок. Выбор такого диапазона обеспечивает надежное соединение для проводников с соответствующими сечениями, минимизируя риск перегрева и повреждений.
Диапазон номинального поперечного сечения от 4 мм² до 35 мм² рекомендуется для использования в промышленных и коммерческих установках с умеренной нагрузкой. Это позволяет эффективно передавать электрическую энергию без значительных потерь и перегрева.
Диапазон номинального поперечного сечения от 1.5 мм² до 2.5 мм² предназначен для мелких электрических соединений, таких как внутрищитовое оборудование и низковольтные цепи. Этот диапазон обеспечивает надежное соединение при минимальных нагрузках.
Диапазон номинального поперечного сечения от 25 мм² до 95 мм² подходит для высоконагруженных промышленных систем и распределительных сетей. Такой диапазон обеспечивает высокую проводимость и устойчивость к тепловым воздействиям.
Диапазон номинального поперечного сечения от 16 мм² до 25 мм² используется в системах средней мощности, таких как электрические распределительные щиты и подстанции. Обеспечивает надежное соединение и эффективное распределение электрической энергии.
Диапазон номинального поперечного сечения от 2.5 мм² до 35 мм² универсален и может использоваться как в бытовых, так и в промышленных установках. Обеспечивает гибкость в выборе проводников и надежность соединения.
Диапазон номинального поперечного сечения от 35 мм² до 150 мм² подходит для высокомощных промышленных и энергетических систем. Обеспечивает высокую проводимость и устойчивость к большим нагрузкам и температурным изменениям.
Диапазон номинального поперечного сечения от 50 мм² до 95 мм² используется в мощных электрических системах и подстанциях. Обеспечивает надежное соединение при высоких токах и минимизирует потери энергии.
Диапазон номинального поперечного сечения от 1.5 мм² до 16 мм² подходит для широкого спектра применений, от бытовых до промышленных установок с низкой и средней нагрузкой. Обеспечивает гибкость и надежность соединения.
Диапазон номинального поперечного сечения от 95 мм² до 120 мм² используется в высокомощных системах и электростанциях. Обеспечивает максимальную проводимость и устойчивость к экстремальным нагрузкам и температурным условиям.
Тип канала зажима проводника магистрали:
Открыто с обеих сторон
Тип канала зажима проводника магистрали определяет конструкционные особенности канала, в который вставляется проводник, и влияет на удобство монтажа и надежность соединения. Выбор типа канала зажима зависит от условий эксплуатации и требований к электрическому соединению.
Канал зажима типа "Открыто с обеих сторон" позволяет вставлять проводник с любой стороны, что упрощает монтаж и демонтаж. Этот тип зажима удобен для использования в условиях ограниченного пространства, где доступ к соединению может быть затруднен. Однако, он может быть менее надежным в условиях сильных вибраций или механических нагрузок, так как проводник может выскользнуть.
Канал зажима "Закрытого типа" полностью окружает проводник, обеспечивая более надежное и устойчивое соединение. Этот тип канала рекомендуется для использования в условиях, где требуется высокая надежность и долговечность соединения, например, в промышленных установках или при высоких механических нагрузках. Монтаж может быть более сложным, так как проводник необходимо вставлять с одной стороны.
Канал зажима "Открыто с одной стороны" имеет одну открытую сторону, что облегчает вставку проводника и обеспечивает достаточно надежное соединение. Этот тип зажима представляет собой компромисс между удобством монтажа и надежностью соединения, что делает его подходящим для большинства стандартных применений.
Тип канала зажима проводника ответвления:
Открыто с одной стороны
Тип канала зажима проводника ответвления определяет конструктивные особенности канала, через который проходит проводник, и влияет на удобство монтажа, надежность соединения и область применения кабельных наконечников и соединителей (гильз). Правильный выбор типа канала зажима обеспечивает долговечность и безопасность электрических соединений.
Канал зажима, открытый с обеих сторон, позволяет легко вставлять проводник с любого конца. Это упрощает процесс монтажа и демонтажа, особенно в условиях ограниченного пространства. Однако, такой тип канала может быть менее надежным в условиях вибрации или механических нагрузок, поэтому его рекомендуется использовать в стационарных или малоподвижных установках.
Канал зажима, открытый с одной стороны, обеспечивает более надежное удержание проводника по сравнению с открытым с обеих сторон. Это делает его подходящим для применения в условиях умеренных механических нагрузок. Монтаж может быть немного сложнее, так как проводник необходимо вставлять с определенной стороны, но это компенсируется повышенной надежностью соединения.
Канал зажима закрытого типа полностью окружает проводник, обеспечивая максимальную защиту и надежность соединения. Этот тип канала рекомендуется для применения в условиях высокой вибрации, механических нагрузок или агрессивной среды. Монтаж может быть более трудоемким, так как требует точного ввода проводника, но это обеспечивает наивысшую степень безопасности и долговечности соединения.
Характеристики
Сечение магистрального проводника с
4 кв.мм
Сечение ответвительного проводника с
4 кв.мм
Сертификаты
NA68_W00028.22
