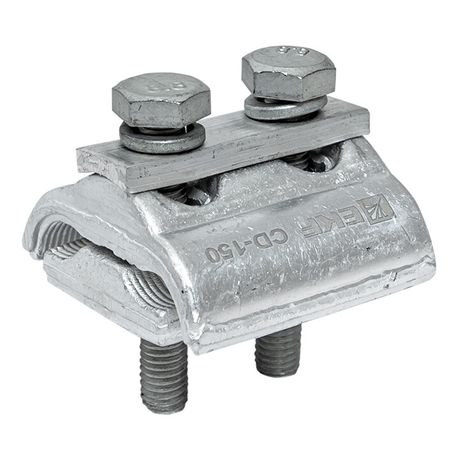

Зажим соединительный плашечный CD-150 16-150/16-150 мм2 PROxima| | EKF

Зажим соединительный плашечный 16-150/16-150 мм2 от EKF (арт. CD-150) используется для надёжного соединения неизолированных алюминиевых проводов в воздушных линиях электропередачи. Он обеспечивает прочный контакт при помощи прижимной пластины и рассчитан на работу в экстремальных условиях.

Назначение и область применения

Зажим соединительный плашечный 16-150/16-150 мм2 применяется для ответвления от основной магистрали алюминиевого провода сечением 16 мм2. Подходит для установки на линиях 0,4–10 кВ, где требуется механическая прочность и долговечность соединения. Часто используется в распределительных сетях, на опорах ЛЭП, при подключении бытовых и промышленных потребителей.

Технические характеристики

• Диапазон сечений: 16–150 мм2 - позволяет фиксировать провода различного сечения, включая толстые магистральные жилы;
• Сечение магистрального проводника: 16 мм2 - предназначено для работы именно с этим значением; использование более толстых проводов требует проверки совместимости;
• Сечение ответвительного проводника: 16 мм2 - рекомендованная величина для подключения;
• Материал изделия: алюминий - обеспечивает хорошую электропроводность и совместимость с алюминиевыми проводами;
• Покрытие: оцинкованное - защищает от коррозии, особенно важна в агрессивных средах;
• Номинальное напряжение: 1000 кВ - допущен для использования в системах до этого уровня;
• Рабочая температура: от –60 C до +50 C - выдерживает суровый климат, включая зимние холода и летнюю жару;
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность материала и сборки.

Совместимость и монтаж

Зажим CD-150 совместим только с неизолированными алюминиевыми проводниками. Медь использовать нельзя - материал контакта и покрытие не обеспечивают устойчивого соединения с медью. Для монтажа:

• Зачистите конец провода на 20–30 мм, удалите оксидную плёнку;
• Установите провод в зажим так, чтобы он плотно лег на поверхность;
• Затяните болты равномерно, используя момент, указанный в документации производителя - перегрузка может повредить металл;
• Не затягивайте слишком сильно - алюминий мягкий и деформируется;
• Изделие не требует специальных инструментов, достаточно гаечного ключа подходящего размера.

Безопасность и стандарты

Зажим проектировался с учётом требований ГОСТ Р 50950 и соответствует нормам безопасности для электроустановок до 1000 кВ. Устойчив к внешним факторам: UV-излучению, влаге, перепадам температур. Применяется в открытых воздушных линиях без необходимости в герметизации.

Преимущества

• Высокая механическая прочность благодаря литой корпусной части и усиленной прижимной пластине;
• Стойкость к коррозии - цинковое покрытие предотвращает образование белого налёта даже в соляном воздухе;
• Широкий рабочий температурный диапазон - работает в Арктике и в южных регионах;
• Совместимость с алюминием - исключает гальванопару и снижает риск нагрева в месте соединения;
• Долгий гарантийный срок - 7 лет - свидетельство качества производства EKF PROxima.

Ограничения применения

• Не для меди - возможен электрохимический эффект, приводящий к разрушению контакта;
• Не предназначен для изолированных проводов - необходимо предварительно зачищать жилы;
• Не следует применять в местах постоянного механического трения или вибраций - есть риск ослабления крепления;
• Не рекомендуется для многожильных проводов с очень мягкими жилами - они плохо фиксируются в зажиме;
• Не заменяет разъединители или коммутирующие устройства - только для стационарного соединения.

Примеры использования

• Подключение домашней сети к воздушной линии 0,4 кВ через столб;
• Ответвление питания к насосной станции на сельскохозяйственной территории;
• Обустройство временных линий на строительных площадках;
• Ремонт участка ЛЭП после аварии - быстрая замена повреждённого соединения.

Практические советы

• Перед установкой всегда проверьте соответствие сечения провода заявленному - 16 мм2 для ответвления, 16–150 мм2 для магистрали;
• Используйте антиоксидантную смазку на алюминиевой поверхности перед монтажом - продлевает жизнь контакта;
• Проверяйте затяжку через год после установки - алюминий “ползёт” и может ослабнуть;
• Не устанавливайте зажим в точках с острыми изгибами - увеличивается нагрузка на металлическую часть;
• EKF PROxima CD-150 лучше всего сочетается с другими элементами серии PROxima - для единых решений и совместимости комплектующих.
