Металлорукав ВГ 25У2, 25 мм, IP43 ГОФРОМАТИК zeta40312

Комплект ВГ 25 У2 от ЗЭТА Новосибирск - это готовый набор для самостоятельной сборки гибких вводов на объекте. Подходит для прокладки кабелей через стенки оборудования, щитов и корпусов в условиях повышенной механической нагрузки и перепадов температур.

Назначение и область применения

Комплект ВГ 25 У2 используется для создания гибких вводов кабеля в местах, где требуется адаптация под реальные условия монтажа. Он позволяет точно подогнать длину ввода, исключить напряжение на кабеле и обеспечить надёжную фиксацию в отверстии. Применяется в промышленном оборудовании, распределительных щитах, станках, конвейерах и других системах, где нужна защита кабельных трасс от механических повреждений и воздействия окружающей среды.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует внешнему диаметру кабеля, который можно безопасно провести через ввод;
• Внешний диаметр шланга: 27,5 мм - важен при сверлении отверстий в панелях;
• Материал: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость;
• Обшивка: Поливинилхлорид (ПВХ) - защищает от истирания, химических веществ и снижает уровень шума;
• Степень защиты IP43 - защита от твёрдых частиц больше 1 мм и брызг воды под углом до 60°; не предназначена для постоянного контакта с водой;
• Температура эксплуатации: от –40 C до +60 C - работает в холодных цехах и жарких помещениях;
• Разрывное усилие: 500 Н - выдерживает значительные тянущие нагрузки;
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус изгиба при установке без риска повреждения;
• Цвет: черный - маскирует загрязнения, совместим с большинством промышленных решений;
• Уплотнение: отсутствует - требует дополнительной герметизации при необходимости защиты от влаги.

Совместимость и монтаж

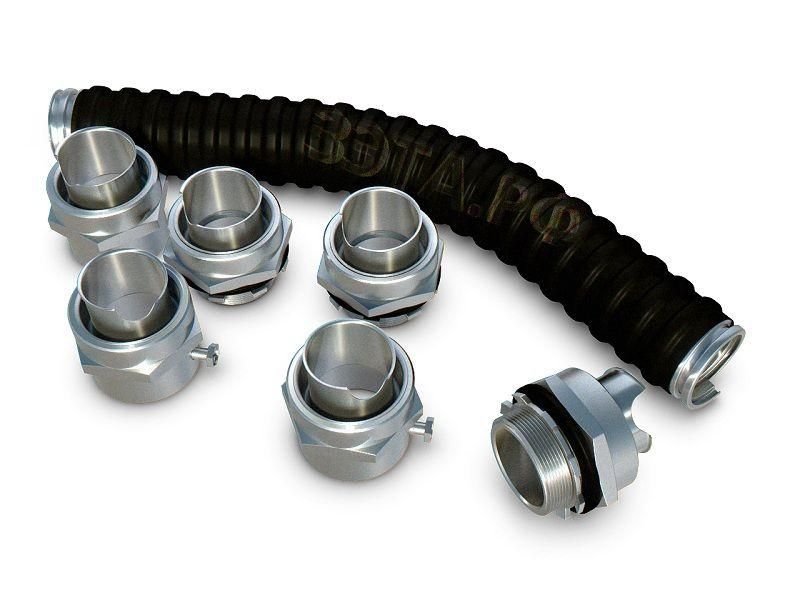

Комплект ВГ 25 У2 состоит из трёх элементов: электромонтажного шланга ШЭМ (20 метров), 20 муфт трубных МТ и 20 муфт вводных МВ. Для сборки:

• Шланг нарезается на нужную длину - он гибкий и легко режется обычными ножницами;
• На один конец одевается муфта вводная МВ - она фиксируется в отверстии панели;
• На второй конец - муфта трубная МТ - она зажимает кабель внутри шланга;
• Посадочный диаметр отверстия в панели должен быть 28–30 мм - чтобы муфта плотно вошла и не болталась;
• Не используйте комплект там, где требуется герметичность - без уплотнителей возможен проникновение влаги и пыли.

Безопасность и стандарты

Комплект ВГ 25 У2 соответствует требованиям к механической защите кабелей в промышленных условиях. Степень защиты IP43 обеспечивает базовую защиту от пыли и брызг, что делает его подходящим для внутреннего монтажа в закрытых помещениях. Соответствие материалам (оцинкованная сталь, ПВХ) гарантирует отсутствие токсичных выбросов при нормальной эксплуатации.

Преимущества

• Гибкость и возможность нарезки на место - экономят время и материалы при сложных маршрутах;
• Высокая прочность стального плетения - выдерживает вибрацию и случайные удары;
• Оцинкованная поверхность - продлевает срок службы в агрессивных средах;
• ПВХ-оболочка - предотвращает перегрев и истирание кабеля при частых перемещениях;
• Комплектность - всё необходимое в одном заказе, не нужно докупать детали отдельно.

Ограничения применения

• Не применяйте в условиях постоянного контакта с водой - отсутствует уплотнение, IP43 недостаточен для влажных помещений;
• Не рекомендован для открытых площадок без дополнительной защиты от осадков;
• Не использовать при температурах ниже –40 C или выше +60 C - риск хрупкости ПВХ или потери эластичности стали;
• Не заменяет кабельные вводы с герметизацией - если требуется IP65/IP67, нужны другие решения.

Примеры использования

• Подключение кабелей к станкам ЧПУ в металлообрабатывающем цехе;
• Ввод силового кабеля в распределительный щит на производстве;
• Прокладка сигнальных линий между модулями автоматической линии;
• Монтаж вентиляторов, насосов и приводов с высокой вибрацией - гибкость компенсирует колебания.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть меньше 25 мм, иначе не войдёт в шланг;
• Используйте специальный инструмент для зачистки ПВХ-оболочки - так проще вставить муфты;
• При монтаже в вертикальных каналах - фиксируйте шланг хомутиками каждые 50–70 см, чтобы избежать провисания;
• Если нужна герметизация - после сборки заполните зазор между кабелем и муфтой силиконовым герметиком;
• Артикул zeta40312 - совместим со всеми изделиями серии ВГ от ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно заменить аналогично.
