Коробка распределительная монтажная КМ 43-10 У3 IP43 ступенчатый ПВХ ввод | zeta30338 ГОФРОМАТИК ЗЭТА

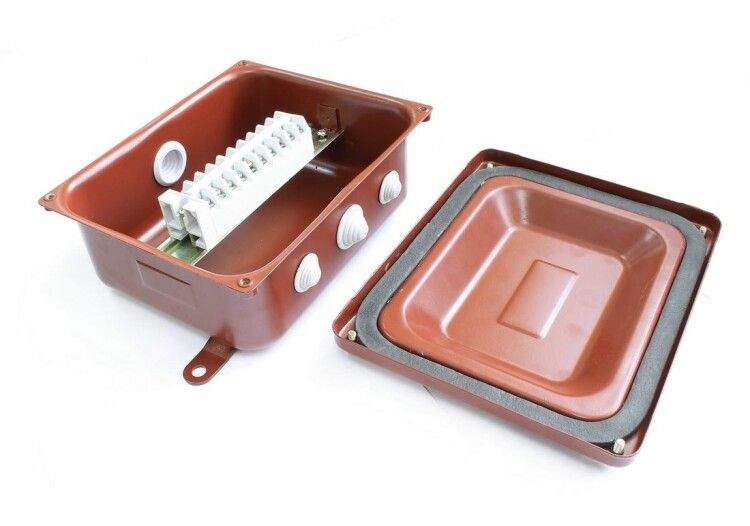

Коробка распределительная монтажная КМ 43-10 У3 IP43 ступенчатый ПВХ ввод - это надёжный корпус для сборки и защиты точек соединения кабелей в условиях открытой установки. Бренд ЗЭТА Новосибирск выпускает эту модель как часть серий КМ43/КМ65, где она сочетает прочную стальную конструкцию, 10 клемм для проводов и вводы из ПВХ с защитой IP43. Подходит для монтажа на стену в помещениях и на улице при соблюдении температурного режима.

Назначение и область применения

Коробка распределительная монтажная КМ 43-10 У3 IP43 ступенчатый ПВХ ввод используется для соединения и разветвления силовых и контрольных цепей с кабелями с жилами из меди или алюминия сечением до 4 мм2. Применяется в системах автоматизации, на станках, конвейерах, в щитовых помещениях, на объектах ЖКХ и промышленных площадках. Подходит для условий с высокой влажностью, пылью и перепадами температур - благодаря защищённому исполнению и герметичным вводам.

Технические характеристики

• Материал корпуса: сталь оцинкованная, толщиной 2 мм - обеспечивает механическую прочность и коррозионную стойкость;
• Степень защиты: IP43 - защита от твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали;
• Количество входов: 4 - позволяет подключить до четырёх кабелей через вводы;
• Количество клемм: 10 - латунные зажимы рассчитаны на максимальное сечение провода 4 мм2;
• Номинальное напряжение изоляции: 660 В - безопасна для сетей до 660 В переменного тока;
• Температура эксплуатации: от –40 C до +60 C - работает в суровых климатических условиях;
• Состав материала: без галогенов - при возгорании не выделяет токсичных газов;
• Цвет: красный - визуально отличается от других элементов, удобен для маркировки;
• Форма: прямоугольная - легко монтируется на плоские поверхности;
• Тип ввода: ступенчатые (ПВХ) - обеспечивают фиксацию кабеля и степень защиты IP43;
• Крышка: есть, с винтовым креплением - плотно закрывается, не выпадают винты;
• Крепление: открытая установка - крепится болтами или саморезами к стене, шкафу, столбу.

Совместимость и монтаж

Коробка распределительная монтажная КМ 43-10 У3 IP43 ступенчатый ПВХ ввод совместима с кабелями с жилами 1,5–4 мм2. Для монтажа используйте стандартные крепёжные отверстия на задней стенке. Перед установкой проверьте посадочные диаметры вводов - они подходят под внешний диаметр кабеля 6–12 мм. Не допускается использование с кабелями большего сечения - это повредит клеммы и нарушит контакт. Крышку можно открывать и закрывать многократно без потери герметичности - благодаря уплотнителю и запрессованной бобышке. Монтаж возможен как внутри помещений, так и на улице, при условии, что вводы не подвергаются прямому воздействию струй воды.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ 14254-2015 по классу защиты IP43. Все материалы - без галогенов - снижают риск образования ядовитых веществ при нагреве. Напряжение изоляции 660 В соответствует нормам для промышленного оборудования. Сертифицирована для работы в условиях повышенной влажности и колебаний температуры. Не применяется в взрывоопасных средах - не имеет соответствующей защиты.

Преимущества

• Высокая механическая прочность за счёт оцинкованной стали толщиной 2 мм;
• Герметичность сохраняется после множественных операций открытия крышки - благодаря качественному уплотнителю и фиксированным винтам;
• 10 клемм дают возможность выполнять сложные ответвления без дополнительных распределительных планок;
• Красный цвет упрощает визуальное выявление и обслуживание;
• Отсутствие галогенов делает её экологически безопаснее при аварийном нагреве;
• Широкий диапазон рабочих температур - подходит для холодных регионов России.

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует взрывозащита;
• IP43 не гарантирует защиту от струй воды под давлением - не использовать там, где возможны прямые струи;
• Максимальное сечение провода - 4 мм2; применение более толстых кабелей недопустимо - вызывает перегрев и выход из строя клемм;
• Не рекомендуется для внутреннего монтажа в замкнутых щитах с плохой вентиляцией - при длительной нагрузке возможно перегревание;
• ПВХ-вводы не подходят для кабелей с внешним диаметром менее 6 мм - требуется дополнительная герметизация.

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере - кабели 2×1,5 мм2 заводятся в 4 ввода, соединяются на 10 клеммах;
• Разветвление питания освещения в подъезде - один основной кабель входит, три ответвления выходят к этажным щиткам;
• Сборка контрольной цепи на насосной станции - кабели КИПиА с алюминиевой жилой 2,5 мм2 подключаются без дополнительных переходников;
• Монтаж в наружном электрошкафе на производстве - выдерживает зимние минусы и летнюю влагу.

Практические советы

• Перед монтажом проверьте соответствие внешнего диаметра кабеля размерам ПВХ-вводов - лучше всего 6–12 мм;
• Не затягивайте винты крышки слишком сильно - достаточно усилия, чтобы уплотнитель равномерно сжался;
• При использовании нескольких кабелей в одном вводе - убедитесь, что суммарный диаметр не превышает предел ввода;
• Для долговечности клемм - не перегружайте их сверх 4 мм2 и не допускайте окисления контактов - периодически проверяйте состояние;
• Если нужна более высокая защита (например, IP65), выбирайте другую модификацию с латунными вводами - эта модель несовместима с другими типами вводов;
• При установке на улице - направьте вводы вниз, чтобы исключить попадание воды внутрь.
