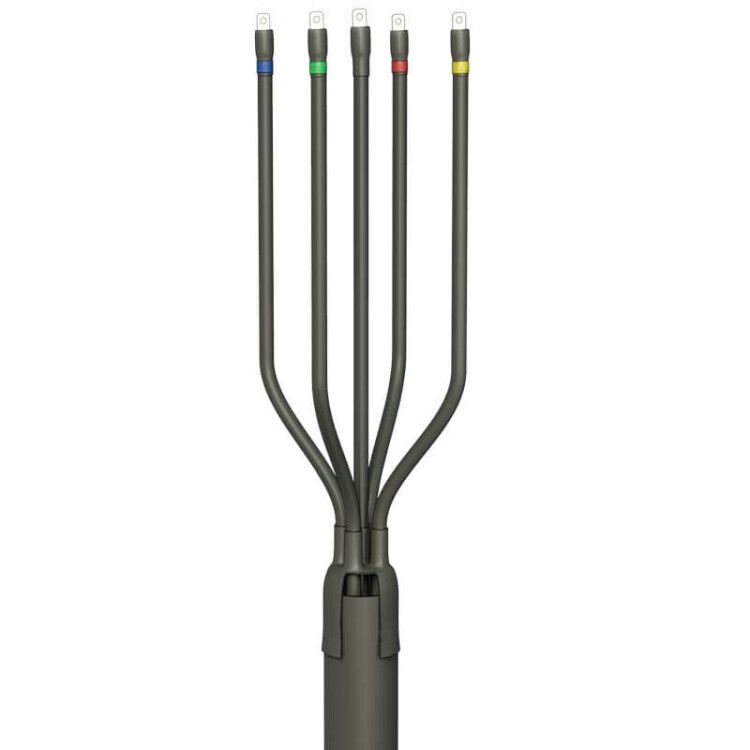

Муфта кабельная концевая универс. 1кВ 5 ПКВ(Н)Тп-1 (35-50) с наконечниками (пластик без брони) ГОФРОМАТИК zeta20924 ЗЭТА

Муфта кабельная 5 ПКВ(Н)Тп-1 (35-50) с наконечниками (пластик без брони) от ЗЭТА используется для герметичного оконцевания пятижильных силовых кабелей с пластиковой изоляцией без брони на напряжение до 1 кВ. Подходит для монтажа внутри зданий и на улице. Артикул zeta20924 обеспечивает совместимость с кабелями сечением 35–50 мм2 и оснащён готовыми наконечниками для быстрого подключения.

Назначение и область применения

Муфта кабельная 5 ПКВ(Н)Тп-1 (35-50) с наконечниками (пластик без брони) применяется для создания надёжного окончания пятижильных кабелей с изоляцией из полиэтилена. Предназначена для работы в условиях повышенной влажности, перепадов температур и открытого воздуха. Устанавливается на конце кабеля перед подключением к оборудованию - распределительному щиту, трансформатору, двигателю или другому устройству. Применяется в энергообъектах, промышленных цехах, на объектах ЖКХ и связи.

Технические характеристики

• Тип: термоусадочная концевая муфта
• Номинальное напряжение: 1 кВ
• Сечение кабеля: 35–50 мм2
• Количество жил: 5
• Материал изоляции: полиэтилен
• Материал оболочки: полиолефин
• Диапазон рабочих температур: от –60 C до +50 C
• Защитный покров: есть (термоусадочная перчатка с клеевым слоем)
• Наконечники: встроенные, болтовые, подходят для меди и алюминия
• Гарантийный срок: 54 месяца

Совместимость и монтаж

Муфта 5 ПКВ(Н)Тп-1 (35-50) с наконечниками (пластик без брони) совместима только с кабелями без брони и металлической оболочки. Для монтажа требуется предварительно зачистить жилы кабеля и удалить внешнюю оболочку до нужной длины. После этого надевают муфту, равномерно прогревают феном до полной усадки - клей заполняет все зазоры, образуя герметичный шов. Наконечники уже установлены: достаточно затянуть болты с срывающейся головкой до момента её отлома - это гарантирует правильный момент затяжки без перегрузки контакта.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционным материалам для кабельных соединений на напряжение до 1 кВ. Материалы (полиэтилен и полиолефин) не поддерживают горение и устойчивы к воздействию ультрафиолета. Герметизация достигается благодаря термоплавкому клею внутри перчатки - он исключает попадание влаги и пыли. Соответствие нормам безопасности проверено сертификатами завода ЗЭТАРУС.

Преимущества

• Готовый комплект с наконечниками снижает время монтажа - не требуются отдельные детали
• Термоусадка создаёт плотное механическое и электроизоляционное соединение
• Клеевой слой обеспечивает гидроизоляцию даже при длительном контакте с водой
• Наконечники рассчитаны на алюминий и медь - универсальность для разных типов кабелей
• Высокая стойкость к экстремальным температурам - работает в холодных регионах и летом на солнце

Ограничения применения

• Не для кабелей с бронёй, свинцовой или алюминиевой оболочкой - муфта не выдержит нагрузку и не обеспечит герметичность
• Не рекомендовано использовать в местах постоянного механического давления (например, под проездом дороги или в канализационных колодцах без защиты)
• Требуется источник тепла (тепловая пушка) - нельзя смонтировать без нагрева
• Не предназначен для многожильных кабелей с числом жил менее трёх или более пяти

Примеры использования

• Подключение кабеля КВВГ 5×50 к входному автомату в распределительном щите на улице
• Оконцевание кабеля ПВС 5×35 перед подсоединением к насосной станции
• Монтаж на выходе силового кабеля от трансформаторной подстанции к светильнику на площадке
• Замена повреждённого участка кабеля в системе освещения парковой территории

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно точно попадать в диапазон 35–50 мм2; меньшее сечение может вызвать проскальзывание, большее - невозможность усадки
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении хотя бы 15 минут - это повысит эластичность материала и качество усадки
• Используйте только термофен с регулировкой температуры - пламя горелки или обычный фен для волос недостаточно эффективны
• Проверьте целостность наконечников после усадки - они должны плотно прилегать к жилам, без люфта
• Артикул zeta20924 - единственный вариант этой модели с болтовыми наконечниками; другие версии без них требуют самостоятельного подбора клемм
