Зажим силовой ACB.120/BB проходной 120 кв.мм QUADRO - ZAC400 ДКС

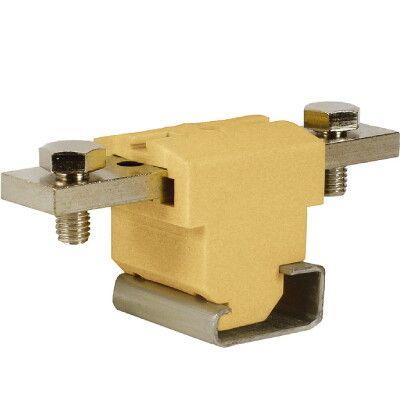

Зажим силовой проходной ACB.120/BB 120 кв.мм от DKC (ДКС) предназначен для надёжного соединения мощных проводников в распределительных системах с использованием T-шин и ленточных шин. Артикул zac400 входит в серию Quadro и рассчитан на работу в промышленных условиях с высокими нагрузками.

Назначение и область применения

Зажим силовой проходной ACB.120/BB 120 кв.мм используется для создания электрических соединений между кабелями и шинопроводами в щитах и распределительных устройствах. Подходит для установки на DIN-рейку типа G. Применяется там, где требуется передача больших токов без перепайки - например, в цепях питания станков, конвейеров, преобразователей частоты и других промышленных объектов.

Технические характеристики

• Максимальное сечение проводника: 120 мм2
• Номинальный ток: 269 А (максимальный допустимый ток совпадает с номинальным)
• Номинальное напряжение: 800 В
• Ширина зажима: 35 мм
• Ширина шинопровода: 100 мм
• Толщина шины: 35 мм
• Тип контактов: винтовые
• Материал корпуса: полиамид (высокая механическая прочность и устойчивость к нагреву)
• Цвет: бежевый
• Поддерживает подключение: ленточного проводника, сегментного проводника, провода плоской формы
• Совместим с T-шиной

Совместимость и монтаж

ACB.120/BB 120 кв.мм монтируется на стандартную DIN-рейку типа G. Установка осуществляется защёлкиванием - никаких дополнительных креплений не требуется. Кабель подключается через винтовой зажим без предварительного обжима - достаточно зачистить изоляцию и затянуть винт до упора. Для обеспечения плотного контакта рекомендуется использовать проводники с плоской или сегментной формой сечения. Обратите внимание: зажим не предназначен для кросс-коммутаций - он работает исключительно как проходной элемент.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционной прочности и теплостойкости для работы при напряжении до 800 В. Производитель DKC рекомендует применять защитные крышки и разделители для предотвращения случайного прикосновения к токоведущим частям. Без этих элементов эксплуатация считается небезопасной. Материал корпуса - самозагасающий полиамид, что снижает риск распространения горения.

Преимущества

• Облегчённая конструкция - меньше вес и компактность при сохранении нагрузочной способности
• Удобство монтажа: можно подключать необжатые кабели благодаря специальному фиксатору
• Высокая термическая стабильность: полиамид выдерживает длительные рабочие температуры без деформации
• Гибкость подключения: совместим с различными типами проводников - ленточными, сегментными, плоскими
• Стандартная совместимость с серией Quadro - легко интегрируется в существующие системы

Ограничения применения

• Не предназначена для кросс-соединений - нельзя использовать как коммутирующее устройство между несколькими входами и выходами
• Требуется обязательное использование защитных крышек и разделителей; без них запрещена работа под напряжением
• Не подходит для многожильных проводов с гибкой конструкцией - возможен плохой контакт из-за отсутствия жесткости
• Максимальная толщина шины - 35 мм; более толстые шины не войдут в зажим
• Не рекомендуется для открытых площадок или помещений с повышенной влажностью без дополнительной защиты IP

Примеры использования

• Подключение медного кабеля 120 мм2 к T-шине в распределительном щите промышленного оборудования
• Формирование ответвлений от основной шины в системе управления конвейером
• Соединение силового кабеля с выводом частотного преобразователя
• Монтаж в щитах с ограниченным пространством - благодаря компактному дизайну занимает мало места на рейке

Практические советы

• Перед монтажом проверьте, чтобы толщина шины была ≤ 35 мм - иначе она не поместится в зажим
• Для лучшего контакта используйте проводники с плоской или сегментной формой - они лучше фиксируются в зажиме
• Всегда устанавливайте защитные крышки после подключения - даже если система кажется безопасной
• Затягивайте винты равномерно и по моменту - переусиливать нельзя, это повредит внутреннюю пластиковую часть
• Артикул zac400 совместим с другими изделиями серии Quadro - можно собирать модульные решения без адаптеров
• Если нужна герметизация - выбирайте внешние кожухи с классом защиты IP65/IP67, так как сам зажим не имеет степени защиты
