Выключатель автоматический дифференциального тока АД-063, 2Р, 32А, Idn-30mA, тип А | 7000604 Контактор (Legrand)

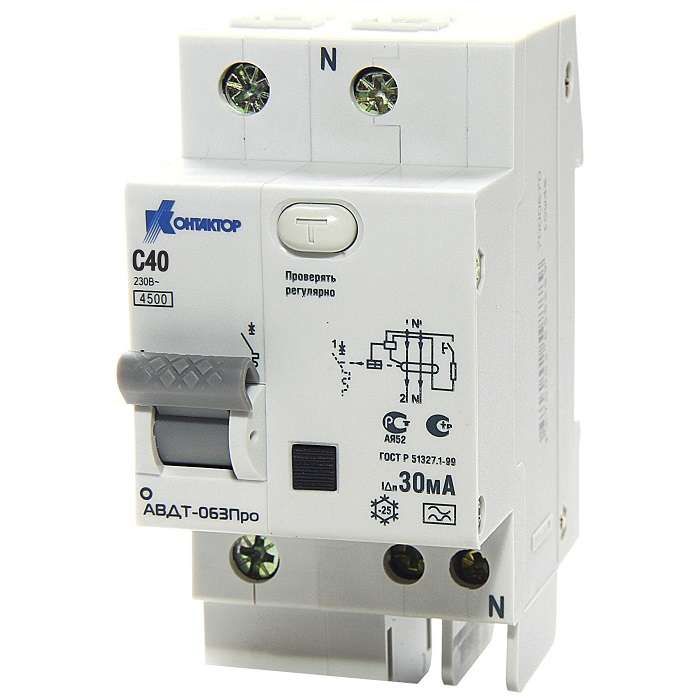

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок, предназначенное для установки на DIN-рейку в распределительных щитах. Этот выключатель автоматический дифференциальный сочетает функции обычного автомата и устройства защитного отключения (УЗО), обеспечивая безопасность людей и оборудования в бытовых и промышленных сетях переменного тока. Бренд Контактор Ульяновск выпускает эту модель в серии RCBO, артикул 7000604.

Назначение и область применения

Выключатель автоматический дифференциальный АД-063Про защищает электросеть от двух основных опасностей: перегрузок и утечек тока. Он срабатывает при токе утечки свыше 30 мА - уровне, который предотвращает поражение человека электричеством. Также он отключает цепь при превышении номинального тока в 32 А. Подходит для защиты групповых линий в жилых домах, офисах, мастерских и на производстве - особенно там, где используются электроинструменты, компьютеры, насосы и другая техника с возможностью утечки тока через изоляцию или корпус.

Технические характеристики

• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от выпрямителей в современной технике).
• Номинальный ток: 32 А - максимальный длительно допустимый ток нагрузки.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; стандартная защита для человеческой безопасности.
• Количество полюсов: 2 - защищает фазу и ноль одновременно.
• Род тока: Переменный (AC) - работает только в сетях 50 Гц.
• Номинальное напряжение: 230 В - предназначено для однофазной сети 220–240 В.
• Характеристика расцепителя: C - срабатывает при кратковременных скачках тока до 5–10 × Iн (подходит для освещения, бытовой техники, малых двигателей).
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А.
• Ширина: 3,5 модуля - занимает место на DIN-рейке, совместим со стандартными щитами.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в помещениях с нормальной влажностью.
• Способ монтажа: На DIN-рейку - стандартный крепёж для электрощитов.
• Исполнение: Стационарное - не предназначен для частого перемещения или внешней установки.

Совместимость и монтаж

Выключатель автоматический дифференциальный АД-063Про устанавливается на стандартную DIN-рейку шириной 3,5 модуля (обычно 17,5 мм на модуль). Для работы требуется наличие фазного и нулевого провода - заземление не обязательно для функционирования самого устройства, но рекомендовано для полноценной безопасности системы. Монтаж выполняется после отключения питания. Подключение проводов осуществляется в верхние и нижние клеммы согласно маркировке L/N. Не допускается подключение заземления к нулевой шине внутри этого аппарата - он сам контролирует баланс между фазой и нулём.

Безопатность и стандарты

Модель соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, которые регламентируют безопасность дифференциальных автоматов. Тип А гарантирует защиту от импульсных утечек, характерных для устройств с импульсными источниками питания - таких как зарядные устройства, LED-освещение, компьютеры и инверторы. Это делает его более универсальным, чем модели типа AC.

Преимущества

• Объединяет два устройства - автомат и УЗО - в одном корпусе, экономя место в щите.
• Защита типа А актуальна для современного оборудования с электроникой - лучше, чем базовый тип AC.
• Отключающая способность 4,5 кА достаточна для большинства квартир и объектов среднего потребления.
• Фиксированная чувствительность 30 мА соответствует нормам безопасности для защиты жизни человека.
• Компактная конструкция (3,5 модуля) позволяет использовать даже в плотно заполненных щитах.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц.
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - требует внутреннюю установку в закрытый щит.
• Не подходит для защиты мощных трёхфазных двигателей - используется только в однофазных цепях.
• Характеристика расцепителя C не оптимальна для высоких пусковых токов (например, крупные компрессоры); для них нужна характеристика D.
• Не имеет тестовой кнопки для проверки работоспособности - её отсутствие снижает удобство ежедневного контроля (хотя тестирование возможно через внешний прибор).

Примеры использования

• Защита группы розеток в кухне - где подключены микроволновка, кофе-машина, блендер.
• Щит в гараже - для защиты инструментов с двигателями (дрели, болгарки).
• Электрооборудование в офисе - серверы, принтеры, мониторы с импульсными блоками питания.
• Подключение светильников с LED-драйверами - они часто вызывают импульсные утечки, которые тип А умеет распознавать.

Практические советы

• Выбирая этот выключатель автоматический дифференциальный, убедитесь, что ваш щит имеет достаточно места под 3,5 модуля - другие автоматы могут быть уже установлены рядом.
• Не используйте его вместо главного входного автомата - он защищает только свою группу. Обязательно предусмотрите отдельный вводной автомат на весь щит.
• Проверьте соответствие номинала 32 А нагрузке группы - если суммарная мощность подключаемых приборов превышает 7 кВт (P = U×I = 230×32), выбирайте более мощный вариант.
• При замене старого УЗО+автомата на один АД-063Про - сохраните правильное подключение фазы и нуля. Неправильно подключённый ноль может сделать защиту бесполезной.
• Для систем с несколькими дифференциальными автоматами - не забудьте про селективность: если есть несколько уровней защиты, убедитесь, что верхний аппарат имеет больший номинал или задержку срабатывания.
