Амперметр А72 1500А/5А-1.5 | SQ1102-0067 TDM

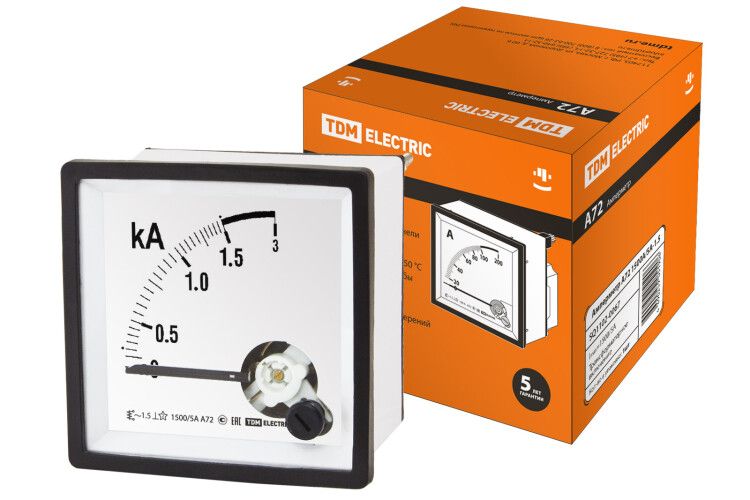

Амперметр А72 1500А/5А-1.5 от TDM ELECTRIC - это аналоговый измерительный прибор для контроля переменного тока до 1500 А в распределительных щитах. Он работает через внешний трансформатор тока, что делает его надёжным решением для промышленной автоматизации и коммунальных систем.

Назначение и область применения

Амперметр А72 1500А/5А-1.5 предназначен для визуального наблюдения за величиной переменного тока в цепях высоких нагрузок. Устанавливается в щитах управления на производстве, в ЖЭКах, торговых центрах и других зданиях с низковольтными электросетями. Применяется там, где требуется постоянный контроль тока без сложной электроники - например, на входе силового оборудования, у групповых рубильников или в цепях двигателей.

Технические характеристики

• Диапазон измерений: 0–1500 А (номинальное конечное значение шкалы);
• Тип тока: AC (переменный);
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела;
• Измерительная система: подвижная катушка - механическая, без питания, устойчивая к перегрузкам;
• Работа через трансформатор тока: да - требует подключения к ТТ с выходом 5 А;
• Угол поворота стрелки: макс. 90° - оптимальная видимость показаний;
• Потребление мощности: всего 0,001 Вт - практически не нагружает цепь;
• Калиброванный: да - сертифицирован для промышленного учёта;
• Форма установки: на переднюю панель - монтируется в проём 72×72 мм;
• Шкала превышения тока: есть - позволяет фиксировать кратковременные пики выше 1500 А;
• Габариты: модульная ширина 0,001 - фактически соответствует стандартному формату 72 мм; корпус выполнен из негорючего самозатухающего пластика.

Совместимость и монтаж

Амперметр А72 1500А/5А-1.5 совместим только с трансформаторами тока (ТТ) со вторичным током 5 А. Подключаются два провода: L1 и N от выводов ТТ. Нельзя подключать напрямую к токоведущим шинам - это вызовет пробой или выход из строя. Для монтажа нужен прямоугольный вырез 72×72 мм в лицевой панели щита. Крепится двумя болтами сзади. Обязательно проверьте соответствие класса точности 1.5 требованиям ГОСТ 8.257 - прибор имеет свидетельство типа CN.C.34.004.A и внесён в госреестр средств измерений.

Безопасность и стандарты

Амперметр А72 1500А/5А-1.5 соответствует требованиям ГОСТ 8.257 и внесен в Федеральный реестр средств измерений РФ. Корпус изготовлен из самозатухающего материала, исключающего распространение пламени. Сертификация обеспечивает законную возможность использовать прибор в промышленных и муниципальных объектах для учета электроэнергии.

Преимущества

• Не требует внешнего питания - работает от сигнала трансформатора тока;
• Высокая отказоустойчивость благодаря механической системе;
• Стабильно работает при температурных колебаниях и вибрациях;
• Легко читаемая шкала с отметками превышения тока;
• Соответствует нормативам для официального учёта - можно применять в бухгалтерских и контролирующих документах.

Ограничения применения

• Нельзя использовать в цепях постоянного тока - только для переменного (AC);
• Требуется обязательное использование трансформатора тока с выходом 5 А - нельзя подключить напрямую;
• Не предназначена для частот выше 50–60 Гц - не подходит для преобразователей частоты;
• Запрещено открывать корпус - внутренняя калибровка запаяна, любые вмешательства аннулируют сертификат;
• Не рекомендован для мобильных или взрывоопасных сред - не имеет защиты IP и взрывозащиты Ex.

Примеры использования

• Контроль тока на вводе в цеховой распределительный щит;
• Наблюдение за работой крупногабаритных насосов, вентиляторов или конвейеров;
• Индикация нагрузки на главных шинах в административных зданиях;
• Обслуживание старых щитов, где заменяются устаревшие аналоговые приборы;
• Автоматические системы, где необходима визуальная индикация вместо цифрового интерфейса.

Практические советы

• Перед установкой проверьте коэффициент трансформации ТТ - он должен точно соответствовать шкале прибора (например, 1500/5 А);
• Никогда не оставляйте вторичную обмотку ТТ разомкнутой - это опасно!
• При использовании нескольких амперметров в одном щите убедитесь, что все они подключены к одному типу ТТ - различия в коэффициентах дадут неверные показания;
• При длительной работе при максимальной нагрузке (1500 А) следите за нагревом контактов - возможен естественный прогрев, но не более 50C;
• Для удобства обслуживания выбирайте место установки с хорошим освещением - шкала не подсвечивается.
