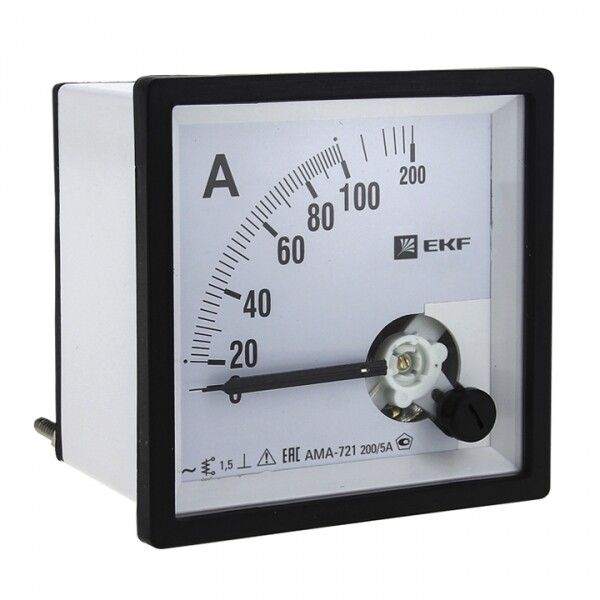

Амперметр аналоговый AM-A721 на панель 72х72 квадрат. вырез 2000А трансф. подкл. EKF am-a721-2000/ama-721-2000

Амперметр аналоговый на панель 72×72 (квадратный вырез) 2000А трансформаторное подключение, класс точности 2 от бренда EKF™, серия PROxima (арт. am-a721-2000) предназначен для контроля тока в сетях переменного напряжения до 380 В через внешний трансформатор тока. Подходит для установки в распределительных щитах промышленных объектов и коммунальных систем.

Назначение и область применения

Этот амперметр используется для визуального наблюдения за величиной тока в однофазных цепях переменного тока. Применяется в электрощитах промышленного оборудования, насосных станций, конвейерных линий, систем освещения и других установках, где требуется постоянный контроль нагрузки. Устанавливается на передней панели щита с квадратным вырезом 72×72 мм. Не подходит для измерения постоянного тока.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный первичный ток: 2000 А
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 1.5 (соответствует ГОСТ 8711-93)
• Рабочее напряжение: до 380 В
• Измерительная система: магнитомягкое железо - обеспечивает стабильную работу при перегрузках
• Угол отклонения стрелки: 90° - компактная шкала с высокой наглядностью
• Степень защиты: IP50 (защита от пыли), IP20 (защита от прикосновения к токоведущим частям)
• Потребляемая мощность: 0 Вт - не потребляет энергию из измеряемой цепи
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Форм-фактор: модульная ширина 4, монтаж на плату
• Количество фаз: 1

Совместимость и монтаж

Амперметр аналоговый на панель 72×72 (квадратный вырез) 2000А трансформаторное подключение, класс точности 2 требует подключения через трансформатор тока (ТТ) с выходом 5 А. Непосредственно к сети он не подключается. Для правильной работы необходимо:

• Выбирать ТТ с коэффициентом трансформации 2000/5 А;
• Замыкать выводы вторичной обмотки ТТ - разрыв цепи запрещён!
• Выполнять вырез в панели щита точно 72×72 мм - размер совпадает с габаритами корпуса;
• Фиксация осуществляется с помощью двух болтов на задней части прибора;
• Подключение проводов - к клеммам на тыльной стороне, сечением до 2,5 мм2.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 8711-93 - норматив для аналоговых измерительных приборов
• Прошел обязательную сертификацию
• Защита IP50 предотвращает попадание пыли внутрь механизма - важна для помещений с высокой запылённостью
• Не содержит свинца и опасных веществ - соответствует RoHS

Преимущества

• Нет необходимости во внешнем питании - работает исключительно от сигнала ТТ
• Высокая надёжность механической системы - долгий срок службы без обслуживания
• Яркая шкала и крупная стрелка обеспечивают удобство считывания даже при плохом освещении
• Конструкция с магнитомягким железом снижает влияние внешних магнитных полей
• Совместим с большинством стандартных ТТ 5 А - легко заменить при ремонте

Ограничения применения

• Не постоянному току - только AC
• Требуется наличие трансформатора тока - сам по себе не измеряет ток
• Не рекомендован для открытых площадок - степень защиты IP50 недостаточна для воздействия воды
• Не поддерживает цифровую интеграцию - нельзя подключить к SCADA или PLC
• Класс точности 1.5 - не подходит для энергоаудита или коммерческого учёта

Примеры использования

• Контроль тока на входе в цеховой распределительный щит с мощными двигателями
• Наблюдение за нагрузкой на главном автомате в офисном здании
• Мониторинг тока в системе вентиляции с частотниками
• Установка в щите управления насосной станцией для предотвращения перегрузки

Практические советы

• Проверьте соответствие трансформатора тока: номиналы должны совпадать - 2000/5 А
• Обязательно замкните вторичную обмотку ТТ перед включением питания - размыкание может повредить оборудование
• При замене старого прибора - используйте тот же тип выреза (72×72 мм квадратный); другие форматы (например, 80×80) не подходят
• Не затягивайте крепления слишком сильно - пластиковая рамка может треснуть
• Для условий с высокой вибрацией дополнительно зафиксируйте прибор клеевой лентой или демпфером
• Амперметр EKF™ PROxima (art. am-a721-2000) можно использовать как резервный вариант для существующих щитов - совместим с другими изделиями серии PROxima
