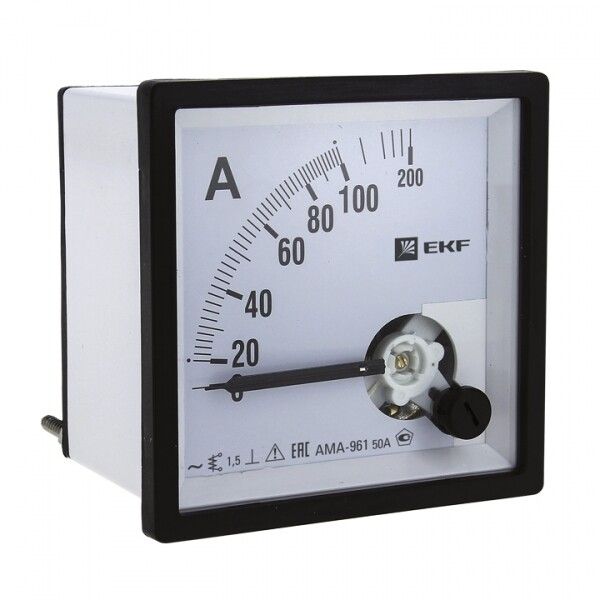

Амперметр аналоговый AM-A961 на панель 96х96 (квадратный вырез) 100А трансформаторное подкл. EKF am-a961-100

Амперметр аналоговый на панель 96×96 от EKF™, артикул ama-961-100, предназначен для визуального контроля тока в сетях переменного напряжения до 380 В через внешний трансформатор тока. Принадлежит к серии PROxima и рассчитан на установку в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 96×96 используется для наблюдения за величиной тока в однофазных и трехфазных цепях переменного тока. Подходит для мониторинга нагрузки в электрощитах на предприятиях, в ЖЭКах, офисах, производственных цехах и других закрытых помещениях. Устанавливается в качестве элемента управления и диагностики в составе автоматических систем учета энергоресурсов.

Технические характеристики

• Номинальный ток: 100 А - максимальный ток первичной цепи, который можно измерить при использовании трансформатора тока с коэффициентом 100/5;
• Ток вторичной обмотки ТТ: 5 А - стандартный входной сигнал для прибора; требует подключения именно такого трансформатора;
• Класс точности: 1.5 - допустимая погрешность +-1,5 % от верхнего предела измерения (100 А); соответствует ГОСТ 8711-93;
• Тип тока: переменный (AC) - не работает с постоянным током;
• Измерительная система: магнитомягкое железо - обеспечивает надежную работу при высоких перегрузках и длительном сроке службы;
• Напряжение сети: до 380 В - прибор сам по себе не рассчитан на измерение напряжения, но предназначен для использования в таких сетях;
• Степень защиты: IP50/IP20 - защита от контакта с внутренними частями и попадания крупной пыли, но не герметичен;
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимума;
• Потери мощности: 0 Вт - потребление собственной энергии минимально, влияние на цепь практически отсутствует;
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C и повышенной влажностью в помещении;
• Форм-фактор: квадратный вырез 96×96 мм - совпадает с типовым размером модульных ячеек в щитах;
• Ширина модуля: 6 единиц - соответствует стандартному шагу DIN-рейки.

Совместимость и монтаж

Амперметр аналоговый на панель 96×96 устанавливается в подготовленный прямоугольный проём 96×96 мм в стенке электрощита. Монтаж выполняется через фиксирующую рамку, которая плотно прилегает к поверхности панели. Для работы требуется внешний трансформатор тока (ТТ) с выходом 5 А - например, ТТ-100/5. Первичная обмотка ТТ последовательно включается в контролируемую фазу, вторичная - подсоединяется к клеммам амперметра. Кабели должны иметь достаточное сечение для передачи тока до 100 А. Нельзя использовать без трансформатора - при прямом подключении прибор выйдет из строя.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 8711-93 - норматива для аналоговых измерительных приборов;
• Прошел сертификацию - имеет официально подтверждённую безопасность и соответствие требованиям РФ;
• Защита IP50/IP20 исключает риск поражения током при случайном прикосновении к корпусу;
• Не содержит опасных компонентов - экологически безопасен при утилизации.

Преимущества

• Простота считывания показаний - механическая стрелка видна даже при плохом освещении;
• Высокая отказоустойчивость - нет электроники, чувствительной к помехам и скачкам напряжения;
• Работает без внешнего питания - питание получает от сигнала трансформатора тока;
• Поддерживается стандартными решениями - легко заменяет старые модели того же форм-фактора;
• Цена ниже аналогичных цифровых решений - экономично для массового внедрения.

Ограничения применения

• Не для постоянного тока - только переменный ток AC;
• Требуется обязательное использование трансформатора тока - нельзя подключать напрямую к проводникам выше 5 А;
• Не рекомендован для открытых площадок - степень защиты IP50 недостаточна для воздействия воды или брызг;
• Низкий уровень детализации - невозможно получить данные о среднем значении, минимумах, истории изменения тока;
• Запрещено применять вне диапазона UHL4 - при температуре ниже −25C возможна потеря точности или зависание механизма.

Примеры использования

• Контроль тока нагрузки на главном вводе в административном здании;
• Мониторинг рабочего тока насосов и компрессоров в промышленном цехе;
• Установка в групповых щитах многоквартирного дома для проверки равномерности распределения нагрузки;
• Обслуживание оборудования с импульсными нагрузками - например, сварочных аппаратов или частотных преобразователей;
• Автоматизация технологического процесса с помощью визуальной индикации состояния системы.

Практические советы

• Выбирая трансформатор тока, убедитесь, что его коэффициент соответствует 100/5 - другие значения (например, 50/5) сделают показания некорректными;
• Проверьте посадочный размер 96×96 мм перед заказом - некоторые щиты имеют вырезы другого типа (круглые, 72×72);
• При сборке щита используйте кабели сечением ≥16 мм2 для первичной цепи - чтобы избежать нагрева;
• Не располагайте прибор рядом с источниками сильных магнитных полей - они могут вызывать погрешности;
• Для долговременного использования регулярно проверяйте контакт между выводами ТТ и клеммами амперметра - окисление снижает точность;
• Амперметр EKF™ PROxima ama-961-100 хорошо сочетается с другими приборами серии - удобно унифицировать всю панель щита.
