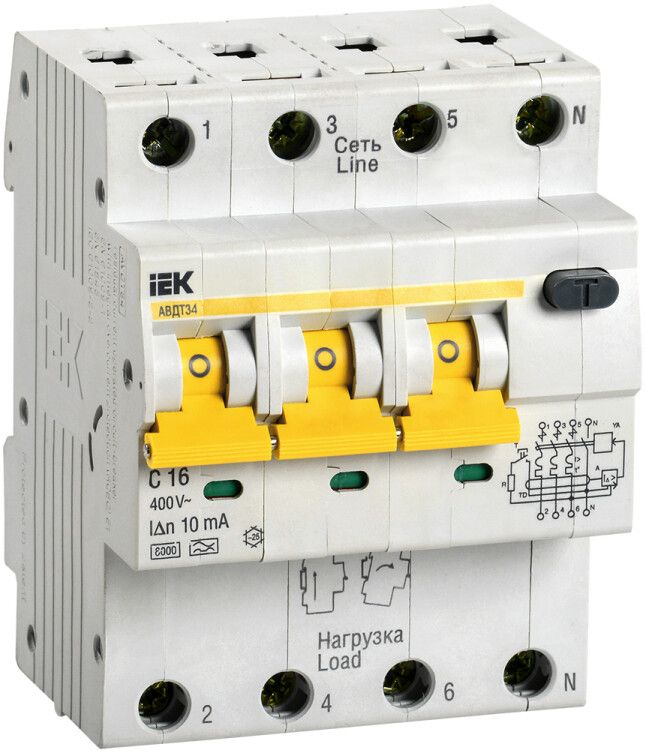

Выключатель автоматический дифференциального тока 4п C 16А 10мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-016-C-10

Автоматический выключатель дифференциального тока АВДТ 34 3 полюса + N 16А 10мА тип A 6кА от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной защиты сети от перегрузок и коротких замыканий. Устройство совмещает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает АВДТ 34 удобным решением для промышленных объектов.

Назначение и область применения

АВДТ 34 используется в трёхфазных сетях переменного тока с напряжением до 400 В и частотой 50 Гц. Он защищает от:

• поражения электрическим током при прикосновении к повреждённой изоляции;
• возгораний, вызванных утечками тока на землю;
• перегрузок и коротких замыканий в цепях с высокими пусковыми токами.

Подходит для установки в распределительных щитах промышленных предприятий, производственных линий, насосных станций, конвейеров и других объектов с постоянной нагрузкой. Может применяться как вводное устройство благодаря номинальной отключающей способности 6 кА.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания.
• Дифференциальный ток: 10 мА - чувствительность к утечкам; сработает при токе утечки ≥10 мА, защищает от поражения током даже при слабых утечках.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный (например, от преобразователей частоты, светодиодных драйверов, компьютеров).
• Количество полюсов: 3+N - три фазы и нейтраль, все полюса коммутируются одновременно.
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть 380–400 В.
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, компрессоры, насосы).
• Отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и твёрдым предметам >12 мм; не защищён от воды.
• Модульная ширина: 4 модуля - занимает 72 мм по глубине монтажа.
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов.
• Макс. сечение кабеля: 25 мм2 - поддерживает медные жилы до этого сечения.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

АВДТ 34 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают плотный контакт и снижают нагрев. Кабель сечением до 25 мм2 можно подключать без наконечников. Нейтральный проводник коммутируется - он отключается после фаз, чтобы исключить перекос напряжения при аварии. Устройство совместимо с любыми щитами, соответствующими ГОСТ Р 51327.1. Подключение выполняется согласно схеме на корпусе: L1-L2-L3-N вход/выход, PE - обязательно подключается к шине заземления.

Безопасность и стандарты

АВДТ 34 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют безопасность и тестирование дифференциальных автоматов. Устройство прошло сертификацию на соответствие нормам безопасности для промышленного оборудования. Индикатор положения контактов показывает состояние включения/отключения - это помогает оперативно определить причину отключения. Кнопка TEST позволяет ежемесячно проверять работоспособность дифзащиты без демонтажа.

Преимущества

• Комбинированные функции: защита от утечек, перегрузок и КЗ в одном устройстве - экономит место в щите.
• Коммутируемый нейтраль - предотвращает перекос фаз при отключении, особенно важно для чувствительной аппаратуры.
• Насечки на зажимах - снижают риск нагрева и ослабления контакта при многократных циклах.
• Эргономичная кнопка Test - легко доступна, не требует инструментов для проверки.
• Высокая отключающая способность (6 кА) - позволяет использовать АВДТ 34 как вводное устройство вместо двух отдельных автоматов.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц.
• IP20 не защищает от брызг и влаги - нельзя устанавливать во влажных помещениях без дополнительной защиты (корпус IP54/IP65).
• Не рекомендован для бытовых квартир с однофазными сетями - лучше использовать 2P+PE модели.
• Работает только при наличии заземления - без PE-проводника дифзащита не будет эффективна.
• Не подходит для цепей с высоким уровнем помех (например, частотные преобразователи без фильтров) - возможны ложные срабатывания.

Примеры использования

• Защита трёхфазного двигателя насоса на водоканале - предотвращает удар током при пробое изоляции обмотки.
• Вводной автомат в щите цеха с конвейерами - сочетание C-характеристики и 6 кА позволяет выдерживать пусковые токи и отключать КЗ на вводе.
• Щит управления станком с ЧПУ - защита от утечек через преобразователи частоты (тип A идеально подходит).
• Распределительный щит на складе с освещением и силовой нагрузкой - комплексная защита от всех видов аварий.

Практические советы

• Перед монтажом проверьте сечение кабеля - не используйте жилы больше 25 мм2, иначе контакт будет ненадёжным.
• Обязательно подключите PE-проводник к шине заземления - без него дифзащита не сработает при утечке.
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - это гарантирует сохранение защиты.
• При установке в щит с несколькими АВДТ 34 следите, чтобы нейтрали не были перемешаны между группами - это вызовет ложные срабатывания.
• Для помещений с высокой влажностью (бани, мойки, холодильные камеры) выбирайте другое исполнение - АВДТ 34 не имеет защиты от влаги.
• При использовании в системе TN-C-S - убедитесь, что PEN-проводник разделён до автомата, иначе возможны отказы защиты.
