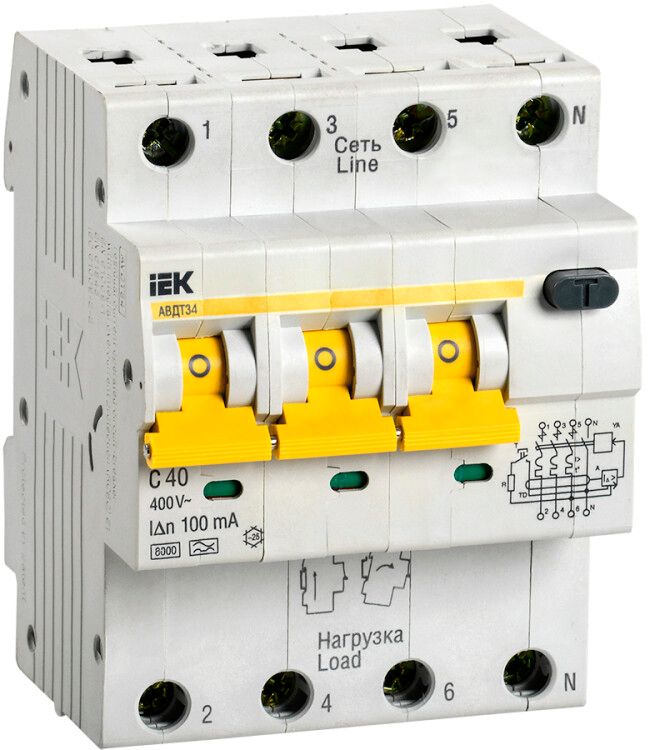

Выключатель автоматический дифференциального тока АВДТ 34 KARAT 40А C 100мА тип A IEK (ИЭК) MAD22-6-040-C-100

Автоматический дифференциальный выключатель IEK (ИЭК) АВДТ 34 3 полюса + N 40А C 100мА тип A сочетает функции защиты от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для промышленных объектов, где требуется надёжная защита групповых цепей - особенно там, где есть риск поражения током или возгорания из-за поврежденной изоляции.

Назначение и область применения

Автоматический дифференциальный выключатель IEK (ИЭК) АВДТ 34 предназначен для защиты людей от поражения электрическим током при пробое изоляции, а также для предотвращения пожаров, вызванных токами утечки на землю. Одновременно он защищает от перегрузок и коротких замыканий.

• Рекомендуется для защиты групповых линий питания розеток наружной установки.
• Подходит для помещений с повышенной опасностью: подвалы, гаражи, сырые помещения.
• Применяется в промышленных системах управления оборудованием, где важна безопасность и отказоустойчивость.

Технические характеристики

• Номинальный ток: 40 А - позволяет использовать в цепях с нагрузкой до этого значения без ложных срабатываний.
• Дифференциальный ток: 100 мА - чувствителен к утечкам выше этой величины; достаточен для защиты групповых линий, но не для индивидуальных точек (например, розеток в жилых комнатах требует 30 мА).
• Тип срабатывания по диф.току: Type A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, зарядных устройств, светодиодных светильников).
• Характеристика срабатывания: C - оптимальна для промышленных нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры); менее чувствителен к кратковременным скачкам, чем B.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ в распределительных щитах средней мощности.
• Количество полюсов: 4 (3 фазы + N) - нейтраль отключается полностью, что соответствует требованиям безопасности для оборудования с трёхфазным питанием.
• Номинальное напряжение: 400 В - рассчитан на трехфазную сеть 380/220 В.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли; применяется внутри электрошкафов.
• Способ монтажа: DIN-рейка - совместим со всеми стандартными рейками шириной 35 мм.
• Количество модулей: 4 - занимает 4 места на DIN-рейке, удобно планировать расположение в щите.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода большого сечения, подходящие для силовой сети.
• Частота: 50 Гц - предназначена для сетей России и стран СНГ.
• Индикация: Да - положение рычага показывает состояние (вкл./выкл.), а при срабатывании по УЗО - специальная метка указывает причину отключения.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном тестировании.
• Климатическое исполнение: УХЛ3.1 - работает при температуре от –25C до +50C, допустимо использование в неотапливаемых помещениях.
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2 - соответствие российским стандартам безопасности.

Совместимость и монтаж

Автоматический дифференциальный выключатель IEK (ИЭК) АВДТ 34 легко устанавливается на стандартную DIN-рейку. Для подключения используются клеммы, поддерживающие два типа контактов: шины PIN (плоский вывод) и FORK (ответвление с кольцом). Это даёт возможность одновременной сборки нескольких проводов без переходников.

• Обязательно проверьте глубину корпуса - 72 мм - чтобы место в щите было достаточно свободным.
• Не используйте для однофазных цепей без необходимости - четырёхполюсное исполнение целесообразно только при наличии трёхфазного питания и обязательного отключения нейтрали.
• При подключении следите за правильностью фазировки: L1–L3 и N должны точно попасть в свои клеммы.

Безопасность и стандарты

Автоматический дифференциальный выключатель IEK (ИЭК) АВДТ 34 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые обеспечивают надёжность работы в условиях аварии. Его конструкция предусматривает:

• Отключение нейтрали при срабатывании - снижает риск потенциала на заземлённых элементах.
• Защиту от импульсных перенапряжений благодаря встроеному варистору класса D - продлевает срок службы и защищает контроллеры и ЭПРА.
• Повышенную механическую прочность контактной группы из серебросодержащего композита - минимизирует нагрев и окисление при многократных включениях.

Преимущества

• Комбинированная схема: один прибор заменяет УЗО+АВ, экономя место в щите и уменьшая количество соединений.
• Помехоустойчивая технология - исключает ложные срабатывания от радиопомех, импульсов от ЧРП и других источников помех.
• Широкий рабочий диапазон температур - подходит для холодных складов, неотапливаемых мастерских, зимнего обслуживания.
• Двойной вход кабеля - ускоряет монтаж и улучшает качество соединения без дополнительных перемычек.
• Явная индикация причины отключения - отличает сработку по УЗО от срабатывания по перегрузке/КЗ, упрощая диагностику.

Ограничения применения

• Не подходит для защиты отдельных бытовых розеток - 100 мА слишком большой порог для человека; для таких задач нужен 30 мА.
• IP20 не допускает установку вне закрытого щита - нельзя монтировать на открытые стенды, в сырых местах без кожуха.
• Тип A эффективен против пульсирующего постоянного тока, но не гарантирует защиту от чистого постоянного тока утечки (например, от солнечных батарей с инверторами без фильтрации).
• Не рекомендуется для цепей с очень высокой емкостью утечки (большие массивы кабельных трасс) - возможны ложные срабатывания.

Примеры использования

• Щитовая группа на производственном участке, питающая три фазы и нейтраль для станков с ЧПУ.
• Освещение и розетки в гараже с подъёмником и сварочным аппаратом - здесь важно защитить от утечек через сырость и металлические поверхности.
• Цепь питания насосной станции в подвале - когда есть риск повреждения изоляции кабеля от влаги и вибраций.
• Распределительный щит торгового комплекса, где установлены системы вентиляции, лифты, кондиционеры - все они имеют двигатели с частотными преобразователями, создающими пульсирующую утечку.

Практические советы

• Проверяйте работоспособность кнопкой “T” каждый месяц - это единственный способ удостовериться, что УЗО-часть активна.
• При проектировании учтите, что 4 модуля занимают значительное место - лучше сразу спроектировать щит с запасом.
• Для длинных кабельных линий (>50 м) возможно увеличение фоновой утечки - перед установкой проведите замер тока утечки всей цепи.
• Не смешивайте этот прибор с другими УЗО на одной линии - может произойти координирование сбоев.
• При использовании в условиях низких температур (-25C) давайте устройству адаптироваться после доставки - не включайте сразу, пока не прогреется до комнатной температуры.
