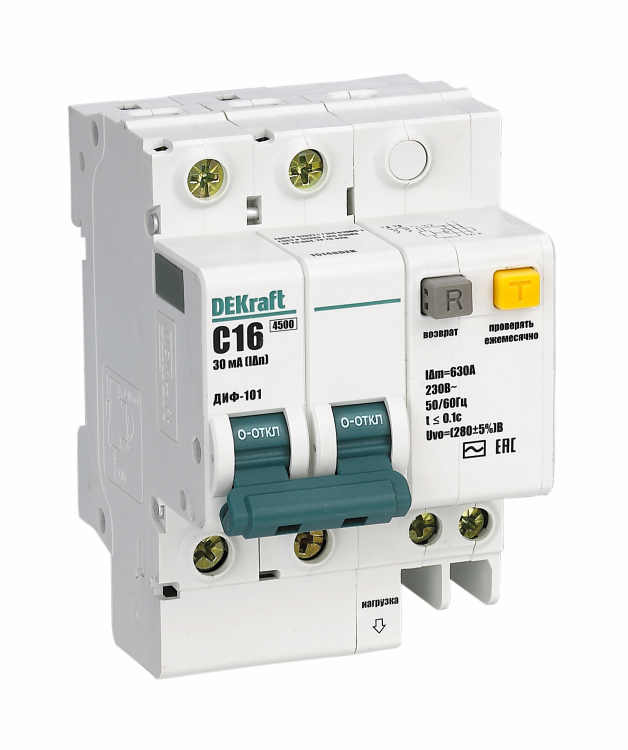

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип AC + OV ДИФ-101 со встроен. защитой от сверхтоков DEKraft 15148DEK APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - устройство, сочетающее защиту от токов утечки (30 мА) и сверхтоков (4,5 кА) в одном корпусе. Подходит для установки в щитках жилых домов, офисов и промышленных объектах, обеспечивает безопасность людей и оборудования в сетях 230 В. Артикул 15148dek.

Назначение и область применения

ДИФ-101 защищает человека от поражения электрическим током при утечке через тело (например, при контакте с повреждённой изоляцией) и предотвращает возгорание из-за перегрузок или коротких замыканий. Устройство работает в однофазных сетях переменного тока 230 В, частотой 50/60 Гц. Применяется в бытовых и промышленных электроустановках: кухни, ванные комнаты, мастерские, станции управления, освещение, оборудование с высокой степенью опасности.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без отключения
• Дифференциальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на импульсный или постоянный)
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Количество полюсов: 2P - отключает фазу и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль также размыкается при аварии, что повышает безопасность
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть в России и странах СНГ
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Ширина: 7 модулей (126 мм) - занимает место на DIN-рейке, совместим с типичными щитками
• Глубина монтажа: 73 мм - требует свободного пространства внутри шкафа
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить мощные линии
• Диапазон температур: от -40 до +60 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в закрытых помещениях
• Частота: 50/60 Гц - совместим с сетями РФ, Европы, США

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительном щите рядом с другими автоматами. Ширина 7 модулей требует соответствующего места - перед установкой проверьте свободный интервал в щите. Кабель подключается зажимами: вход - сверху, выход - снизу. Максимальное сечение жил - 25 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надёжного контакта. Нейтральный проводник обязательно подключается, так как он коммутируется. Не допускается установка вне щита или в местах с повышенной влажностью - IP20 не обеспечивает защиту от брызг.

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования
• ТР ТС 020/2011 - электромагнитная совместимость
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 - основные требования к АВДТ
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 - специальные требования для электронных устройств
• ГОСТ Р 51329-99 / МЭК 61543-95 - устойчивость к помехам и ложным срабатываниям

Устройство прошло сертификацию и может использоваться в системах, где требуется соблюдение норм безопасности по ПУЭ и СП 31-110-2003.

Преимущества

• Объединяет две функции - защиту от утечек и сверхтоков - снижает количество аппаратов в щите
• Электронный блок дифференциальной защиты - точнее и быстрее механических аналогов
• Коммутируемый ноль - исключает риск оставления фазы под напряжением после отключения
• Характеристика C - оптимален для двигателей и другого оборудования с высокими пусковыми токами
• Работает при экстремальных температурах - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначен для сетей с постоянным током - только переменный (AC)
• Не защищает от импульсных токов утечки (например, от импульсных БП) - для этого нужны типы A или B
• IP20 - нельзя использовать во влажных зонах (ванная, баня, улица) без дополнительной защиты
• Не имеет встроенного ограничителя перенапряжения - хотя в описании указано “с защитой от повышения напряжения >280 В”, в характеристиках этот параметр не подтверждается; вероятно, это ошибка в описании производителя - не следует полагаться на эту функцию
• Не поддерживает удалённое управление или сигнализацию - без аксессуаров не может передавать состояние сети

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при работе с феном или стиральной машиной
• Питание насоса для системы отопления - сочетание C-характеристики и 30 мА идеально для пусковых режимов
• Щиток на производстве - защита станков с двигателями, где возможны пробои изоляции
• Освещение в гараже - особенно актуально при наличии металлических конструкций и сырых полов

Практические советы

• Проверяйте посадочные размеры: глубина 73 мм и ширина 126 мм должны умещаться в вашем щите
• Подключайте ноль строго по схеме - неверное подключение приведёт к отказу работы
• Тестируйте кнопкой «T» ежемесячно - даже если устройство кажется работоспособным, электроника может деградировать
• Не используйте с удлинителями или переходниками - все подключения должны быть жёстко закреплены в щите
• Если нужна защита от импульсных утечек (например, от LED-драйверов или ИБП) - выбирайте АВДТ типа A вместо AC
• Для увеличения функционала можно подключить аксессуары от серии ВА-101 - например, блоки сигнализации или дополнительные контакты
