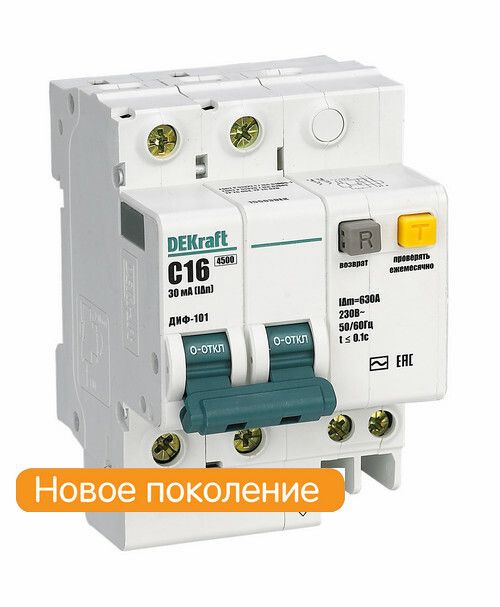

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2Р 16А 100мА AC D | 15104DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - устройство для защиты людей и оборудования от поражения электрическим током и повреждений из-за утечек тока. Подходит для установки в щитках жилых домов, офисов и промышленных объектах. Артикул 15104dek.

Назначение и область применения

ДИФ-101 защищает электрические цепи от двух видов опасностей: коротких замыканий и утечек тока через человека или изоляцию. Устройство сработает при токе утечки 100 мА, что соответствует требованиям безопасности для зон с повышенной опасностью - ванных комнат, кухонь, мастерских, насосных станций и производственных участков. Применяется в сетях переменного тока 230 В и 400 В. Подходит как для бытового, так и для промышленного использования.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до этого значения без отключения;
• Дифференциальный ток утечки: 100 мА (0,1 А) - чувствительность к утечкам, достаточная для защиты жизни;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный);
• Характеристика срабатывания: D - предназначена для цепей с высокими пусковыми токами (например, двигатели, компрессоры);
• Номинальное напряжение: 230 В - работает в однофазных сетях;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ до этой величины;
• Количество полюсов: 2 - отключает фазу и ноль одновременно;
• С коммутируемым нейтральным проводником: да - ноль также размыкается при отключении, повышает безопасность;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли - устанавливается внутри щита;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Ширина: 7 модулей (126 мм) - занимает место на DIN-рейке;
• Глубина монтажа: 73 мм - требует свободного пространства в щите;
• Максимальное сечение кабеля: 25 мм2 - можно подключать мощные провода;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от -40C до +60C;
• Тип устройства: электронный блок дифференциальной защиты - требует питания от сети, не работает при отсутствии напряжения.

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется аналогично обычным автоматическим выключателям. Обязательно соблюдать полярность: входные клеммы помечены L/N, выходные - T/L. Нельзя использовать с системами TN-C - требуется отдельный PE-проводник. Совместим с аксессуарами серии ВА-101 (например, блоки сигнализации, дополнительные контакты), что позволяет расширить функционал - например, подключить удалённую индикацию срабатывания.

Безопасность и стандарты

ДИФ-101 соответствует следующим нормативным документам:

• ТР ТС 004/2011 - безопасность низковольтного оборудования;
• ТР ТС 020/2011 - электромагнитная совместимость;
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 - основные требования к АВДТ;
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 - специальные требования для устройств типа AC;
• ГОСТ Р 51329-99 / МЭК 61543-95 - методы проверки работоспособности.

Соответствие гарантирует надёжность и соответствие российским и международным требованиям к электробезопасности.

Преимущества

• Электронный блок защиты обеспечивает точное срабатывание даже при слабых утечках;
• Характеристика D позволяет применять устройство в цепях с частыми пусками двигателей - не будет ложных срабатываний;
• Коммутируемый ноль снижает риск возникновения потенциала на корпусах при аварии;
• Широкий диапазон рабочих температур (-40…+60 C) делает его пригодным для холодных помещений и неотапливаемых щитовых;
• Поддержка аксессуаров серии ВА-101 позволяет легко адаптировать устройство под задачи автоматизации.

Ограничения применения

• Не подходит для цепей с постоянными токами утечки (DC) - например, с источниками бесперебойного питания или солнечными панелями;
• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает воздействие влаги и пыли;
• Электронный тип защиты требует наличия напряжения в сети - при отключении питания устройство не сможет сработать, хотя механическая часть остаётся в положении “выключено”;
• Не рекомендуется для защиты цепей с высоким уровнем импульсных помех - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании бритвы или стиральной машины;
• Щитовая на производстве: питание насосов, компрессоров, конвейеров - характеристика D не срабатывает при пусковых токах;
• Оборудование в гараже: сварочные аппараты, электроинструменты - защита от пробоя изоляции;
• Жилые дома: отдельный автомат для кухни с плитой, микроволновкой и кофе-машиной - минимизация риска утечки при одновременной работе нескольких приборов.

Практические советы

• При монтаже используйте кабель с сечением не более 25 мм2 - большие провода не войдут в клеммы;
• Проверьте наличие PEN-провода перед установкой - в системах TN-C ДИФ-101 нельзя применять без перехода на TN-S;
• Регулярно тестируйте кнопкой “T” (Test) один раз в месяц - это проверяет работоспособность электронного блока;
• Если устройство часто срабатывает - проверьте изоляцию подключённых приборов, особенно старую технику;
• Для удобства обслуживания оставляйте минимум 10–15 см свободного места вокруг аппарата - это необходимо для доступа к клеммам и вентиляции.
