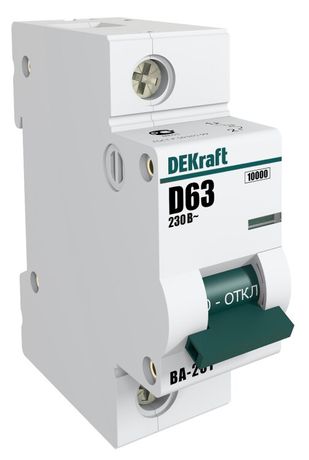

Выключатель автоматический однополюсный ВА-201 63А D 10кА | 13013DEK DEKraft APC

Автоматический выключатель ВА-201 от DEKraft - однополюсный аппарат на 63 А с отключающей способностью 10 кА, предназначенный для защиты цепей переменного тока в промышленных и бытовых сетях. Выключатель ВА-201 устанавливается на DIN-рейку и совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-201 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита мощных нагрузок - например, для двигателей, нагревательных элементов, конвейеров и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 1
• Отключающая способность: 10 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижающее тепловую нагрузку на провода
• Частота: 50 Гц
• Ширина модуля: 1,5 (27 мм)
• Глубина монтажа: 72 мм
• Максимальное сечение кабеля: до 50 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень загрязнения: 3 - рассчитан на работу в помещениях с умеренным уровнем пыли и загрязнений
• Способ монтажа: на DIN-рейку
• Исполнение: стационарное
• Возможность установки дополнительного оборудования: да (например, блоки сигнализации, расцепители)

Совместимость и монтаж

Выключатель ВА-201 легко монтируется на стандартную DIN-рейку шириной 35 мм. Его двухпозиционная защелка фиксирует устройство с минимальным усилием - достаточно вставить и слегка надавить. Ширина 1,5 модуля позволяет компактно размещать несколько аппаратов в одном щите. Аппарат полностью совместим с корпусами и оболочками DEKraft и Systeme Electric - можно использовать оригинальные крышки, перемычки и крепления без адаптеров.

Безопасность и стандарты

Выключатель ВА-201 соответствует требованиям:

• ТР ТС 004/2011 - технический регламент ЕАЭС по безопасности низковольтного оборудования
• ГОСТ Р 50030.2-2010 (МЭК 60947-2-98) - международный стандарт на автоматические выключатели
• ГОСТ 9098-78 - требования к конструкции и испытаниям коммутационных аппаратов

Монолитная лицевая панель предотвращает случайное прикосновение к контактам даже при открытой крышке щита. Индикатор состояния (ON/OFF) виден из любого положения - это повышает безопасность при обслуживании.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно отключает даже серьёзные КЗ
• Характеристика D - идеально подходит для защиты электромоторов и других устройств с большими пусковыми токами
• Класс токоограничения 3 - минимизирует риск повреждения кабелей и оборудования при аварии
• Фиксация с двумя точками контакта - исключает самопроизвольное выпадение с рейки
• Индикатор положения - всегда видно, включен или отключен выключатель ВА-201, даже если рукоятка закрыта
• Поддержка установки дополнительных модулей - можно добавить сигнализацию, AUX-контакты, дистанционное управление

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, пыли или на улице - степень защиты IP20 требует установки внутри закрытого щита
• Не подходит для цепей постоянного тока (DC) - только для переменного тока 50 Гц
• Максимальное сечение кабеля 50 мм2 - нельзя подключать более толстые провода без переходника
• Климатическое исполнение УХЛ4 ограничивает применение в экстремальных холодных регионах ниже −40 C

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Щитовая защита группы розеток в мастерской с мощными инструментами
• Контур питания конвейера на заводе
• Распределительный щит многоквартирного дома с групповой защитой освещения и розеток
• Оборудование с высокими пусковыми токами: сварочные аппараты, компрессоры, печи

Практические советы

• При подборе автомата убедитесь, что сечение кабеля не превышает 50 мм2 - иначе соединение будет ненадёжным
• Для удобства обслуживания используйте выключатель ВА-201 в сочетании с корпусами DEKraft - они имеют одинаковые размеры и крепления
• Если нужна сигнализация срабатывания, выбирайте модель с возможностью установки AUX-контакта - он продается отдельно
• Проверьте соответствие класса токоограничения 3 вашим требованиям к защите кабелей - особенно важно при использовании старой проводки
• Не устанавливайте выключатель ВА-201 рядом с источниками тепла - это влияет на точность срабатывания
