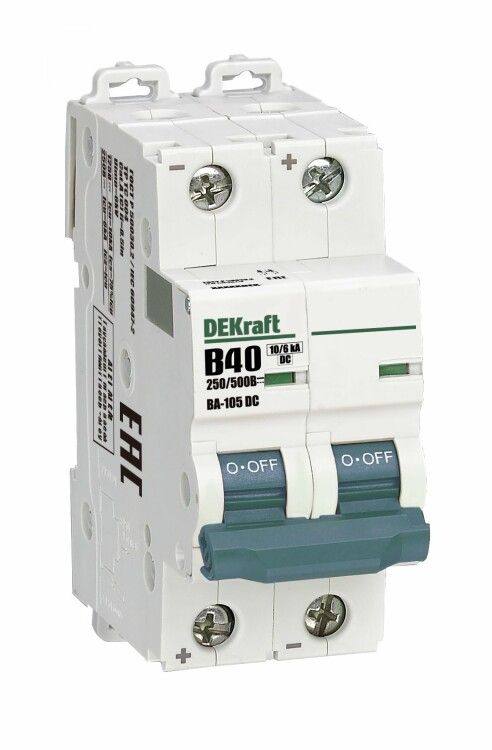

Выключатель автоматический двухполюсный ВА-105 2P B кривая 40A 500В DC | 13371DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - двухполюсное устройство на 40 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, соответствует ГОСТ Р 50030.2-2010 и подходит как для промышленных объектов, так и для бытовых систем с постоянным током.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от повреждений из-за длительной перегрузки или короткого замыкания. Применяется там, где требуется надёжная коммутация и защита: системы автономного энергообеспечения, солнечные электростанции, зарядные устройства для электромобилей, промышленные контроллеры, тяговые сети, оборудование и другие установки с источниками постоянного тока до 500 В.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с мягким запуском (например, светодиодные источники питания, малые двигатели)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде или на открытом воздухе
• Ширина: 2 модуля (36 мм)
• Максимальное сечение подключаемого провода: 35 мм2
• Способ монтажа: на DIN-рейку типа TS35
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, но сам аппарат работает исключительно с постоянным током
• Климатическое исполнение: УХЛ4 - допустимый температурный диапазон от −40 C до +40 C, закрытые помещения с умеренной влажностью
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на медные жилы сечением от 0,5 до 35 мм2. Подключение выполняется без предварительной подготовки проводов - достаточно зачистить изоляцию на 8–10 мм. Оба полюса имеют механическую связь: при отключении одного контакта второй также размыкается. Индикатор состояния (зелёный/красный цвет через окошко) позволяет определить положение рычага даже при установленном лицевом щите.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие требованиям безопасности для оборудования постоянного тока. Отключающая способность проверена на уровне 10 кА при 250 В и 6 кА при 500 В - достаточна для большинства промышленных и энергетических применений. Наличие индикатора положения снижает риск случайного включения при обслуживании.

Преимущества

• Работает в цепях постоянного тока до 500 В - редкая возможность среди аналогичных изделий
• Функция индикации состояния (ON/OFF) обеспечивает наглядность без необходимости вскрытия корпуса
• Кривая срабатывания B обеспечивает точную защиту для сложных нагрузок с импульсными токами
• Поддерживает высокий класс отключения (до 10 кА) при сохранении компактных габаритов
• Совместим со всеми типами DIN-реек, используемых в России и Европе

Ограничения применения

• Не для цепей переменного тока - использование на AC вызовет отказ или опасность возгорания
• IP20 не обеспечивает защиту от воды, брызг, пыли - нельзя использовать в открытых щитках, на улице или в сырых помещениях без дополнительной герметизации
• Максимальное напряжение 500 В DC - недопустимо применять в системах выше этого значения, включая некоторые HVDC-сети
• Кривая B менее эффективна при защите мощных двигателей или трансформаторов - для них лучше подходят C или D

Примеры использования

• Защита солнечных панелей в мини-ЭС на базе 48 В DC с суммарным током до 40 А
• Щитовая защита зарядных станций для электрокаров (DC 400–500 В)
• Контроль питания в системах автоматизации заводских линий (PLC, датчики, приводы)
• Цепи постоянного тока в железнодорожных сигнализационных системах
• Резервные источники питания на основе свинцово-кислотных или литий-ионных аккумуляторов

Практические советы

• Перед установкой проверьте, чтобы напряжение в цепи не превышало 500 В DC - превышение может привести к пробою внутренних элементов
• Выбирайте сечение кабеля не более 35 мм2 - большие жилы не войдут в зажимы, меньшие требуют фиксации в специальных переходниках
• При использовании в условиях частых включений (более 10 раз в день) рекомендован контроль температуры корпуса - перегрев снижает срок службы
• Для удобства диагностики сочетайте этот автомат с другими устройствами серии ВА-105 DC - они унифицированы по форме, размеру и индикации
• Не путайте с аналогами на переменный ток - модели с пометкой “AC” не взаимозаменяемы
