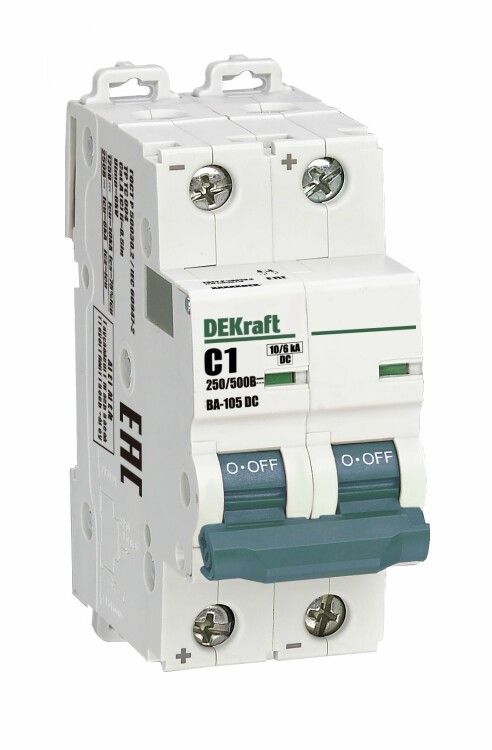

Выключатель автоматический двухполюсный ВА-105 2P C кривая 1A 500В DC | 13386DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - двухполюсное устройство с кривой срабатывания C и номинальным током 1 А, предназначенное для защиты цепей постоянного тока до 500 В. Подходит для промышленной и бытовой автоматики, устанавливается на DIN-рейку.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Применяется там, где требуется надёжная защита при высоких значениях напряжения постоянного тока - например, в системах автоматизации, энергоустановках, транспортных средствах (электромобили, железные дороги), солнечных электростанциях и устройствах бесперебойного питания.

Технические характеристики

• Номинальный ток: 1 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, преобразователи)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм2
• Частота: 50 Гц - указана для совместимости с переменным током в смешанных системах, но работает исключительно на постоянном токе
• Модульная ширина: 2 модуля (36 мм)
• Исполнение: стационарное
• Способ монтажа: на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, без конденсации
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-105 DC монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 2 модуля позволяет легко разместить его в щитке рядом с другими устройствами. Для подключения используйте провода сечением до 25 мм2 - зажимы рассчитаны на жилы как одножильные, так и многожильные. Обязательно соблюдайте полярность при подключении: хотя аппарат не чувствителен к направлению тока, рекомендуется подключение согласно схеме производителя. Индикатор состояния (окно на корпусе) показывает положение контактов - «ON» или «OFF» - даже если рукоятка физически закреплена.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности при работе в цепях постоянного тока. Отключающая способность проверена при максимальных нагрузках - 6 кА при 500 В DC. Наличие индикатора положения повышает безопасность при обслуживании: можно определить состояние аппарата без вскрытия щита.

Преимущества

• Специализирован для цепей постоянного тока - большинство аналогичных устройств работают только на переменном токе
• Высокая отключающая способность при 500 В DC - 6 кА, что покрывает большинство промышленных задач
• Индикатор положения контактов обеспечивает наглядность и снижает риск ошибок при ремонте
• Совместим с типовой DIN-рейкой - легко интегрируется в существующие щитовые решения
• Поддерживает большие сечения кабелей - до 25 мм2, что важно для мощных цепей

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не используется в сетях переменного тока - только для постоянного тока (DC)
• Номинальный ток всего 1 А - не подходит для защиты силового оборудования выше 500 Вт при 500 В
• Кривая C требует наличия пусковых токов - неэффективен для чисто резистивных нагрузок с минимальными скачками (лучше выбрать B-характеристику)
• Не имеет функции дифференциальной защиты - не заменяет УЗО

Примеры использования

• Защита контроллеров и сенсоров в системах автоматизации с питанием от батарей или выпрямителей
• Цепи постоянного тока в солнечных электростанциях (PV-системы) с напряжением до 500 В
• Щиты управления электроприводами, лифтами, конвейерами
• Аварийные системы освещения на базе светодиодов с источником постоянного тока
• Железнодорожные системы сигнализации и связи

Практические советы

• Перед установкой проверьте напряжение цепи - превышение 500 В DC недопустимо, даже кратковременно
• При использовании в цепях с высокими импульсными нагрузками (например, инверторы) убедитесь, что пусковые токи не превышают предельные значения для кривой C
• Для удобства обслуживания располагайте автоматы в доступных местах - индикатор должен быть виден без демонтажа крышки
• Не комбинируйте этот автомат с устройствами, рассчитанными только на переменный ток - они могут не сработать при КЗ
• При замене старого автомата убедитесь, что новый также имеет сертификат для DC - многие модели помечают только AC
