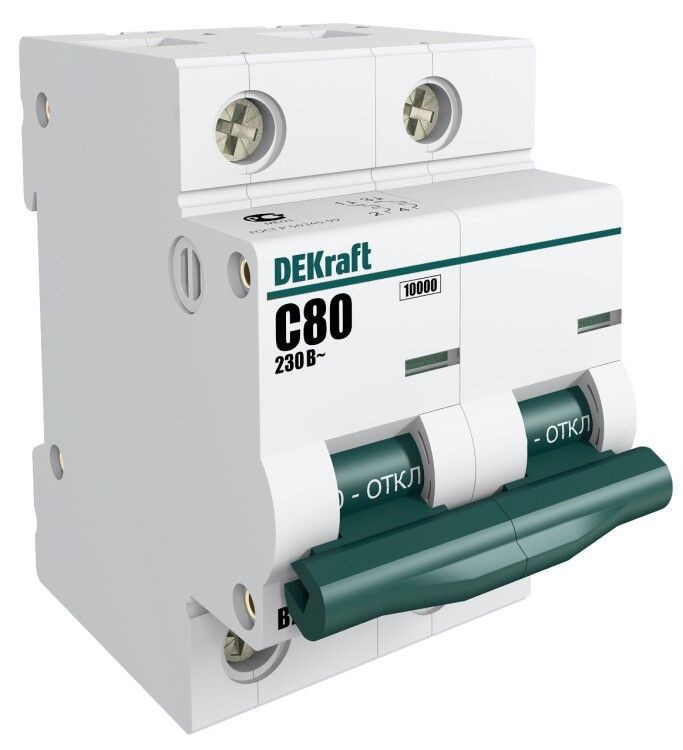

Выключатель автоматический двухполюсный ВА-201 80А C 10кА | 13005DEK DEKraft APC

Автоматический выключатель ВА-201 от DEKraft - двухполюсный модульный аппарат на 80 А с характеристикой C и отключающей способностью 10 кА. Предназначен для защиты цепей в промышленных установках, где требуется надежное отключение при перегрузках и коротких замыканиях. Устройство совместимо с DIN-рейкой и корпусами DEKRAFT и SE.

Назначение и область применения

ВА-201 используется для защиты электрических цепей переменного тока в промышленном оборудовании. Подходит для питания станков, конвейеров, насосов, систем вентиляции и других устройств с высокими пусковыми токами. Применяется в распределительных щитах, где необходима защита от перегрузок и коротких замыканий. Климатическое исполнение УХЛ4 позволяет использовать аппарат в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 230 В - рассчитан на работу в сетях с этим значением переменного тока;
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для однофазной сети с двумя проводниками;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренными пусковыми токами (например, двигатели, освещение);
• Тип тока: переменный (AC) - не предназначен для постоянного тока;
• Частота: 50 Гц - соответствует стандартной частоте российской сети;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что повышает безопасность оборудования;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищен от воды и пыли;
• Ширина модуля: 3 модуля (27 мм) - занимает три стандартных места на DIN-рейке;
• Максимальное сечение кабеля: 50 мм2 - можно подключать мощные медные кабели;
• Глубина монтажа: 72 мм - требует достаточного пространства внутри шита;
• Исполнение: стационарное - не предназначено для перемещения или частого извлечения;
• Степень загрязнения: 3 - допускает наличие проводящей пыли и конденсата, характерно для промышленных помещений;
• Нормативные документы: ТР ТС 004/2011, ГОСТ Р 50030.2-2010, ГОСТ 9098-78 - соответствие российским и международным требованиям безопасности.

Совместимость и монтаж

ВА-201 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство с помощью двухпозиционной защелки - она обеспечивает прочное крепление и легко отсоединяется при необходимости. Ширина 27 мм позволяет компактно размещать несколько аппаратов в одном щите. Выключатель полностью совместим с корпусами и оболочками DEKRAFT и Systeme Electric, что гарантирует герметичность и правильную сборку. При подключении используйте кабели с сечением до 50 мм2 - большие жилы не войдут в клеммы. Не применяйте многожильные провода без наконечников - они могут ослабнуть со временем.

Безопасность и стандарты

ВА-201 сертифицирован по ТР ТС 004/2011 и ГОСТ Р 50030.2-2010, что подтверждает соответствие требованиям безопасности для электрооборудования в России и ЕАЭС. Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварии, снижая риск возгорания. Монолитная лицевая панель предотвращает случайное прикосновение к токоведущим элементам. Индикатор состояния (ON/OFF) виден даже при закрытой рукоятке - это важно для диагностики без вскрытия щита. Несмотря на класс IP20, устройство не защищено от брызг и пыли - не устанавливайте его во влажных или запыленных местах без дополнительной оболочки.

Преимущества

• Надежная двухпозиционная защелка - ускоряет монтаж и исключает самопроизвольное выпадение;
• Яркий индикатор положения - позволяет сразу определить, включен или отключен аппарат;
• Высокая отключающая способность (10 кА) - подходит для объектов с большими токами КЗ;
• Совместимость с популярными корпусами DEKRAFT и SE - упрощает замену и сборку щитов;
• Поддержка кабелей до 50 мм2 - позволяет подключать мощные линии без переходников.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, открытых площадок или на улице - степень защиты IP20 недостаточна;
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) - характеристика C может не успеть сработать;
• Не подходит для постоянного тока - работает только с переменным током 50 Гц;
• Требует минимум 72 мм глубины в щите - не поместится в тонких или старых корпусах;
• Не имеет функции дистанционного управления - управление только механическое.

Примеры использования

• Защита силовой линии промышленного станка с двигателем 15–22 кВт;
• Отключение группы конвейеров в пищевом производстве;
• Щитовая защита системы вентиляции в цеху с уровнем загрязнения 3;
• Распределительный щит на складском комплексе с использованием корпусов DEKRAFT.

Практические советы

• При выборе автомата проверьте расчетный ток нагрузки - он должен быть меньше 80 А, чтобы избежать ложных срабатываний;
• Для кабелей сечением выше 25 мм2 используйте наконечники типа НШВИ - это повысит контакт и долговечность;
• Если щит находится в зоне возможного попадания пыли или жидкости - установите ВА-201 внутрь корпуса с защитой IP54 или выше;
• При замене аналога - сверьте ширину (3 модуля), глубину (72 мм) и тип защелки - другие модели могут не подходить;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые контакты внутри устройства.
