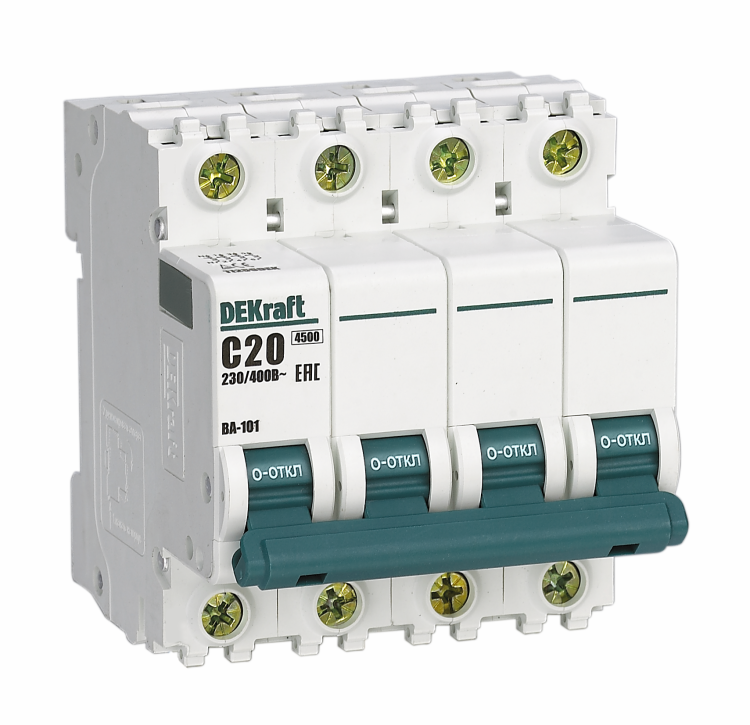

Автоматический выключатель 4Р 13А характеристика C ВА-101 4.5кА - 11284DEK APC

Автоматический выключатель 4-полюсный 13А характеристика C 4.5кА серия ВА-101 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых системах. Артикул 11284dek соответствует требованиям ГОСТ и ТР ТС, обеспечивая надежную работу на DIN-рейке.

Назначение и область применения

Автоматический выключатель 4-полюсный 13А характеристика C 4.5кА серия ВА-101 защищает четырёхпроводные сети переменного тока с рабочим напряжением до 400 В. Подходит для защиты групповых линий, оборудования с умеренным пусковым током - например, насосов, компрессоров, освещения, малых станков. Применяется в щитах жилых домов, офисов, производственных помещений. Учитывайте, что характеристика «C» рассчитана на нагрузки с умеренной индуктивной составляющей - не подходит для мощных двигателей с частыми запусками.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выдерживается без срабатывания
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях 380–400 В
• Количество полюсов: 4 - все полюса размыкаются одновременно, включая нейтраль
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для смешанных нагрузок
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищает оборудование
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки в закрытый щит
• Модульная ширина: 4 модуля - занимает 72 мм по стандарту DIN
• Глубина монтажа: 73 мм - учтите свободное пространство за щитом
• Максимальное сечение кабеля: 25 мм2 - подходят медные провода до этого сечения
• Способ монтажа: на DIN-рейку - стандартная фиксация в распределительных щитах
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, без экстремальных температур

Совместимость и монтаж

Автоматический выключатель 4-полюсный 13А характеристика C 4.5кА серия ВА-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Все полюса имеют зажимы для кабелей сечением до 25 мм2 - можно использовать как одножильные, так и многожильные провода. Наличие нейтрального проводника позволяет коммутировать N-линию, что важно для систем TN-S и TN-C-S. Для правильного подключения соблюдайте полярность: входные контакты расположены сверху, выходные - снизу. Не используйте силовые кабели большего сечения - это нарушит контакт и вызовет нагрев.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2), ГОСТ 9098-78 и техрегламенту ТР ТС 004/2011. Класс токоограничения 3 обеспечивает снижение энергии КЗ, предотвращая повреждение кабелей и оборудования. Лицевая панель сплошная - исключает случайное прикосновение к токоведущим частям. IP20 не требует внешней защиты, но обязателен монтаж внутри закрытого щита. Сертифицирован для эксплуатации в условиях УХЛ4 - не предназначена для открытых площадок, сырых или пыльных мест.

Особенности конструкции

Конструкция автоматического выключателя 4-полюсный 13А характеристика C 4.5кА серия ВА-101 включает новый механизм расцепления - он мгновенно разрывает цепь при аварии, минимизируя время воздействия тока. Корпус усилен пятью монолитными заклёпками, что увеличивает механическую прочность. Боковые каналы охлаждения позволяют работать при повышенных температурах внутри щита. Производство полностью автоматизировано - гарантирует точность сборки и долговечность.

Преимущества

• Надёжное срабатывание при перегрузках и КЗ благодаря классу 3 и характеристике C
• Защита нейтрали - безопаснее для современных систем с балансом фаз
• Улучшенное теплоотведение - меньше риск перегрева в плотно укомплектованных щитах
• Прочная конструкция - снижает вероятность деформации при длительной эксплуатации
• Совместим со всеми типами стандартных щитов - легко заменить аналогичные модели

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от воды и пыли
• Не рекомендован для питания крупных асинхронных двигателей с частыми пусками - характеристика C слишком чувствительна к пусковым токам
• Не подходит для DC-сетей - только для переменного тока 50 Гц
• Максимальная глубина 73 мм требует достаточного места за щитом - проверьте габариты перед установкой
• Не имеет функции дистанционного управления - только ручное включение/выключение

Примеры использования

• Щитовая группа на этаже жилого дома - защита розеток, освещения, кухонной техники
• Распределительный щит цеха - питание конвейеров, насосов, светильников
• Оборудование с импульсным потреблением - компьютерные серверы, системы видеонаблюдения
• Замена старых автоматов типа ABB, IEK, Schneider в рамках модернизации

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - 25 мм2 максимум, иначе возможен перегрев
• При монтаже в плотный щит - оставьте 10–15 мм между аппаратами для лучшей вентиляции
• Не затягивайте зажимы чрезмерно - это повредит изоляцию провода
• Проверяйте целостность нейтральной шины - она должна быть надёжно соединена
• Для сложных объектов - используйте этот автомат в паре с УЗО, чтобы повысить уровень безопасности
• Артикул 11284dek - совместим с другими изделиями серии ВА-101 от DEKraft, что упрощает замену и пополнение запасов
