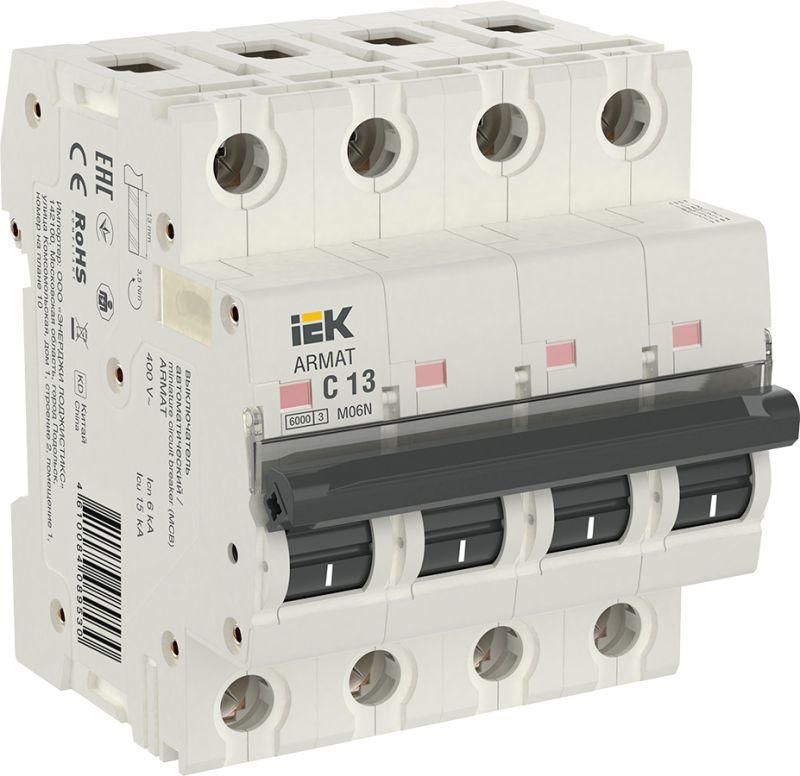

Выключатель автоматический четырехполюсный M06N 4P C 13А 6кА ARMAT | AR-M06N-4-C013 IEK

Автоматический выключатель четырехполюсный C 13А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для бытовых и аналогичных объектов, где требуется надёжная коммутация и защита на 400 В. Артикул ar-m06n-4-c013 соответствует модели с номиналом 13 А и отключающей способностью 6 кА.

Назначение и область применения

Автоматический выключатель четырехполюсный C 13А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с заземлённой нейтралью. Применяется в жилых домах, малых офисах, мастерских и других помещениях с однофазным или трёхфазным питанием 230/400 В. Подходит для защиты групп розеток, мощных приборов, систем освещения и оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитана защита
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала; подходит для нагрузок с умеренными пусковыми токами (например, двигатели, люминесцентные светильники)
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту от короткого замыкания и длительной перегрузки
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (1 модуль = 17,5 мм)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри щита
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Рабочий диапазон температур: -40…+70 C - допускает эксплуатацию в неотапливаемых помещениях, на улице (при условии герметизации шкафа)
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, что повышает безопасность оборудования
• Цвет корпуса: белый - совместим со стандартными щитами

Совместимость и монтаж

Автоматический выключатель четырехполюсный C 13А 6кА M06N монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть заднюю часть аппарата на рейке. Все полюса имеют одинаковые клеммы - подходят для медных проводов сечением до 25 мм2. Обязательно использовать кольцевые наконечники при сечении более 10 мм2. Подключение нулевого провода (N) выполняется так же, как и фазных - выключатель отключает все четыре провода одновременно. Совместим с другими устройствами серии ARMAT, позволяет собирать щиты с единым стилем и компонентами.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что защищает кабели и оборудование. Сертифицирован для работы в бытовых условиях. Отказ от использования в открытых или влажных местах без дополнительной защиты (корпуса IP54+) предотвращает риск поражения током.

Преимущества

• Четыре полюса обеспечивают полное отключение всех проводов - важное преимущество для систем с глухозаземленной нейтралью
• Характеристика C хорошо сочетается с типичными бытовыми нагрузками: насосы, компрессоры, светильники
• Высокая отключающая способность (6 кА) покрывает большинство ситуаций в квартирах и малоэтажных зданиях
• Долгий срок службы - 12 лет гарантии от производителя
• Широкий диапазон температур позволяет применять в неотапливаемых щитовых

Ограничения применения

• Не предназначен для установки вне электрошкафа - степень защиты IP20 исключает использование в сырых, пыльных или открытых местах
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели); для них лучше выбрать характеристику D
• Не подходит для DC-сетей - работает только с переменным током 50 Гц
• Номинальная отключающая способность 6 кА недостаточна для промышленных объектов с высокой мощностью КЗ - там нужны устройства с 10 кА и выше

Примеры использования

• Защита трёхфазной группы розеток в гараже с сварочным аппаратом и компрессором
• Отключение всей трёхфазной линии питания в многоквартирном доме перед ремонтом
• Щитовая в частном доме: защита контура с бойлером, вентилятором и освещением
• Подключение к трехфазному входу в небольшую мастерскую с несколькими станками

Практические советы

• При подключении кабелей сечением 16–25 мм2 используйте наконечники типа НШВИ-25 - это повысит контакт и предотвратит нагрев
• Проверьте соответствие номинала автомата нагрузке: суммарная мощность подключенных приборов не должна превышать ~5,7 кВт (13 А × 400 В / √3 ≈ 5,7 кВт)
• Если в щите есть несколько таких выключателей, пометьте каждый - особенно важно при наличии нулевых проводов
• Для увеличенной безопасности в условиях повышенной влажности (бани, подвалы) выбирайте щит с классом защиты IP54+
• При замене старого автомата проверьте, чтобы новый имел такой же класс токоограничения (3) - это сохраняет уровень защиты кабеля
