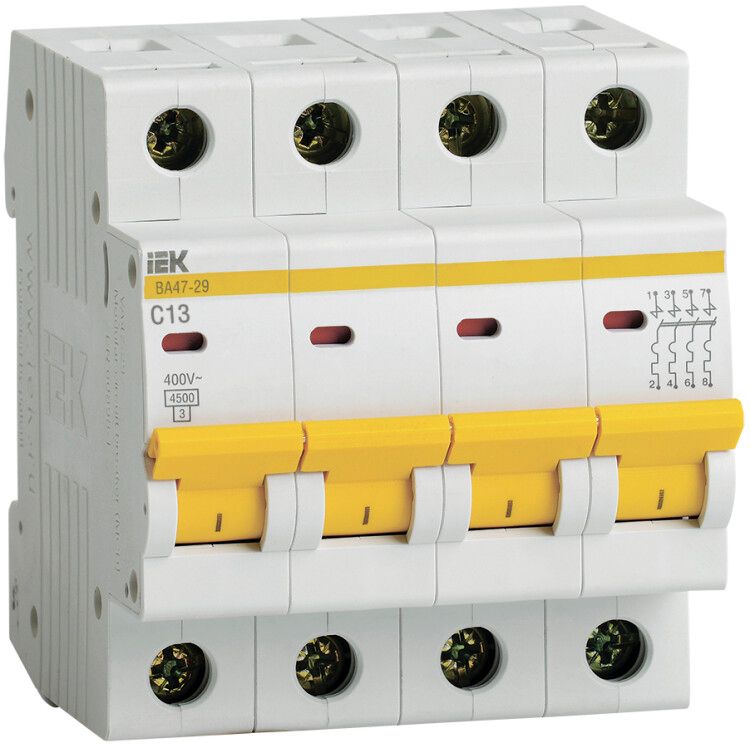

Выключатель автоматический четырехполюсный ВА47-29 13А C 4,5кА KARAT | MVA20-4-013-C IEK

Автоматический выключатель ВА47-29 от IEK - четырёхполюсный коммутационный аппарат с номинальным током 13 А и отключающей способностью 4,5 кА, предназначен для защиты сетей в промышленных и бытовых объектах. Модель ВА47-29 обеспечивает надёжную работу в условиях переменного тока 50 Гц, монтируется на DIN-рейку и соответствует требованиям ГОСТ Р 50345.

Назначение и область применения

Выключатель ВА47-29 защищает распределительные и групповые цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и распределительных коробках. Применяется в жилых домах, офисах, производственных помещениях и других объектах с трёхфазными сетями 400 В. Четыре полюса позволяют отключать все фазы и ноль одновременно - важно для безопасной работы оборудования.

Технические характеристики

• Номинальный ток: 13 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 - быстрое гашение дуги, снижает повреждения оборудования
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 73,6 мм
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 C до +50 C
• Срок службы: 15 лет
• Способ монтажа: на DIN-рейку

Совместимость и монтаж

Выключатель ВА47-29 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения допускаются как жесткие медные провода сечением до 25 мм2, так и гибкие многожильные. Зажимы имеют насечки - они обеспечивают более прочный контакт и снижают нагрев. Можно использовать шины FORK и PIN для параллельного подключения нескольких автоматов без дополнительных перемычек. Комплектуется индикатором положения контакта: рукоятка вверх - включен, вниз - выключен. Монтаж требует свободного места глубиной не менее 73,6 мм внутри шита.

Безопасность и стандарты

Выключатель ВА47-29 соответствует ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Обеспечивает класс токоограничения 3 - один из самых высоких уровней безопасности при коротком замыкании. Интегрированная дугогасительная система предотвращает выбросы пламени и снижает риск возгорания. IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий - не применяйте во влажных или пыльных средах без корпуса.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапное КЗ
• Поддержка шинного подключения (FORK/PIN) - упрощает сборку щитов и экономит место
• Индикатор положения контактов - позволяет визуально определить состояние автомата без тестирования
• Эргономичная рукоятка - удобнее включать/выключать даже в перчатках
• Насечки на зажимах - уменьшают переходное сопротивление и повышают долговечность соединения
• Широкий диапазон температур - работает в холодных и жарких условиях
• Возможность дополнительной комплектации - можно установить блоки сигнализации, расцепители минимального напряжения и другие модули

Ограничения применения

Выключатель ВА47-29 не предназначен для использования вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды. Не следует применять в местах с постоянными вибрациями без дополнительной фиксации. Характеристика “C” не подходит для мощных двигателей с очень высоким пусковым током - лучше выбрать “D”. Также не используйте для защиты цепей постоянного тока - модель рассчитана только на переменный ток 50 Гц.

Примеры использования

• Защита трёхфазного конвейера в цеху
• Распределительный автомат в этажном щите многоквартирного дома
• Щит управления системой вентиляции с трехфазным двигателем
• Групповая защита осветительных и розеточных цепей в торговом центре
• Вводной автомат в малом производственном помещении с 380 В питанием

Практические советы

• Выбирая ВА47-29, проверьте соответствие сечения кабеля - максимум 25 мм2. Более толстый провод не войдёт в зажим.
• При сборке щита используйте шины FORK для подключения нескольких автоматов - это сэкономит время и повысит надёжность соединений.
• Не забудьте про глубину монтажа: 73,6 мм. Убедитесь, что внутренний объём шита достаточен, особенно при использовании дополнительных модулей.
• Для условий с частыми перегрузками (например, сварочные аппараты) рассмотрите возможность замены на характеристику D, а не C.
• Проверяйте индикатор после каждого отключения - он показывает, был ли сработан автомат из-за перегрузки или КЗ.
• При необходимости дополнительной функциональности (сигнализация, удалённое управление) заказывайте совместимые модули от IEK - они легко устанавливаются самостоятельно.
