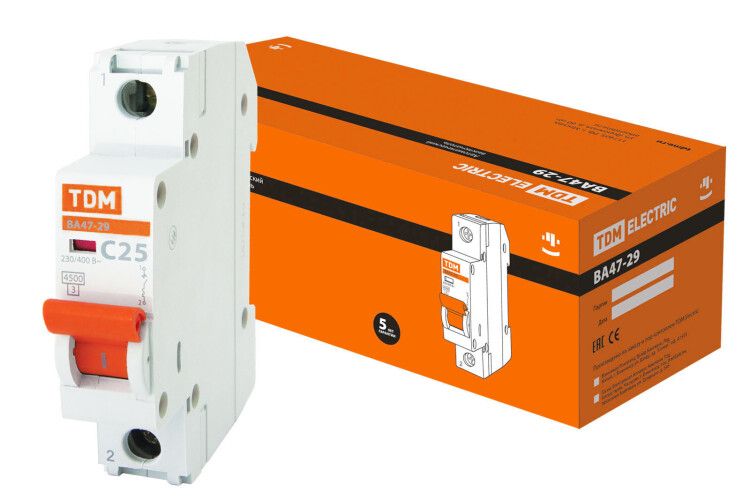

Выключатель автоматический ВА47-29 однополюсной 25А 4,5кА характеристика С - SQ0206-0076 TDM

Товарные предложения:

Выключатель автоматический однополюсный ВА47-29 25А C 4,5кА | SQ0206-0076 | TDM

21.11.2024

345 шт.

132,11 ₽

шт.

от 1 дня

Условия поставки выключателя автоматического ВА47-29 однополюсной 25А 4,5ки характеристики С - SQ0206-0076 TDM

Купить 345 шт. выключателей автоматических ва47-29 однополюсных 25а 4,5ок характеристик с - sq0206-0076 tdm могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена выключателя автоматического ВА47-29 однополюсной 25А 4,5ки характеристики С - SQ0206-0076 TDM зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

Выключатель автоматический ВА47-29 однополюсной 25А 4,5кА характеристика С - SQ0206-0076 TDM ELECTRIC - это высококачественное устройство, предназначенное для использования во вводно-распределительных устройствах жилых и общественных зданий.

Основные преимущества данного выключателя:

Ширина модуля составляет всего 17,5 мм, что позволяет сэкономить пространство при установке.
Благодаря особой геометрии боковых поверхностей, устройство обеспечивает оптимальный тепловой режим работы.
Возможность двойного одновременного подключения значительно расширяет диапазон возможных схемных решений.
Устройство оснащено возможностью пломбирования, что обеспечивает защиту от несанкционированного доступа. Заглушка для пломбирования поставляется отдельно.
На лицевой панели имеется механический индикатор положения контактов, который позволяет легко определить, включено ли устройство или нет.

Дополнительные характеристики и особенности данного выключателя:

Частота: 50 Гц
Номинальный ток: 25 А
Тип напряжения: AC (переменное)
Номинальное напряжение: 400 В
Степень защиты (IP): IP20
Степень загрязнения: 3
Класс токоограничения: 3
Общее количество полюсов: 1
Количество защищенных полюсов: 1
Глубина установочная (встраивание): 75 мм
Номинальная отключающая способность: 4.5 кА
Возможна дополнительная комплектация
Рабочая температура окружающей среды: -40...50 °C
Подходит для скрытого монтажа (заподлицо)
Характеристика срабатывания (кривая тока): C
Модульная ширина (общее количество модульных расстояний): 1
Поперечное сечение подключения однопроволочного (жесткого) провода: 25 мм²
Номинальная отключающая способность при коротком замыкании Icu IEC 60898 при 230 В: 4.5 кА
Номинальная отключающая способность при коротком замыкании Icu IEC 60898 при 400 В: 4.5 кА
Номинальная отключающая способность при коротком замыкании Icu IEC 60947-2 при 230 В: 4.5 кА
Номинальная отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В: 4.5 кА

Упаковка:

Групповая упаковка ВА47-29 1Р по 12 шт.
Групповая упаковка ВА47-29 2Р по 6 шт.
Групповая упаковка ВА47-29 3Р по 4 шт.
Групповая упаковка ВА47-29 4Р по 3 шт.
Руководство по эксплуатации - 1 шт. на групповую упаковку
Паспорт - 1 шт. на групповую упаковку

Характеристики c описанием

Частота:

50 Гц

Частота является важным параметром для автоматических выключателей модульного типа, так как она определяет, с какой скоростью электрический ток меняет свое направление. Обычно частота измеряется в герцах (Гц) и должна соответствовать частоте сети, к которой подключено устройство. Правильный выбор частоты критически важен для обеспечения надёжной и стабильной работы автоматического выключателя. Автоматические выключатели, рассчитанные на частоту 50 Гц, предназначены для использования в сетях с номинальной частотой 50 герц. Это стандартная частота для большинства электрических сетей в Европе и Азии. Выбор выключателя с этой частотой обеспечит корректную работу в соответствующих сетях и предотвратит перегрев и возможные повреждения устройства. Автоматические выключатели с диапазоном частот 50-60 Гц универсальны и могут использоваться как в сетях с частотой 50 Гц, так и в сетях с частотой 60 Гц. Это делает их гибкими и удобными для применения в различных регионах и условиях эксплуатации, обеспечивая стабильную работу устройства в широком диапазоне сетевых частот. Автоматические выключатели, рассчитанные на частоту 60 Гц, предназначены для использования в сетях с номинальной частотой 60 герц. Это стандартная частота для большинства электрических сетей в Северной Америке и некоторых других регионах. Выбор выключателя с этой частотой обеспечит надёжную работу в соответствующих сетях и предотвратит возможные неисправности. Автоматические выключатели с обозначением 50/60 Гц универсальны и могут работать как с частотой 50 Гц, так и с частотой 60 Гц. Это позволяет использовать их в сетях различных регионов, обеспечивая надёжную и стабильную работу устройства при разных частотах сети. Автоматические выключатели с частотным диапазоном 50-60 Гц предназначены для работы в сетях с частотой 50 Гц и 60 Гц. Это обеспечивает их универсальность и возможность использования в различных сетях, стабилизируя работу устройства при разных частотных условиях. Автоматические выключатели, обозначенные как 50/60 Гц, могут использоваться в сетях с частотой 50 Гц и 60 Гц. Это делает их универсальными и пригодными для эксплуатации в различных регионах, гарантируя стабильную работу устройства в заданных частотных диапазонах.

Номин. ток:

25 А

Номинальный ток (Номин. ток) — это максимальный ток, который автоматический выключатель может пропускать через себя без отключения цепи. Этот параметр определяет, при каком токе автоматический выключатель будет срабатывать для защиты электрической цепи от перегрузки и короткого замыкания. Выбор автоматического выключателя с правильным номинальным током критически важен для обеспечения надежной и безопасной работы электрической системы. Автоматический выключатель на 1 А предназначен для защиты цепей с очень низким потреблением тока. Обычно используется в цепях управления и сигнализации. Подходит для защиты отдельных маломощных устройств. Автоматический выключатель на 6 А используется для защиты цепей с низким потреблением тока, таких как освещение и небольшие бытовые приборы. Рекомендуется для использования в жилых и коммерческих помещениях, где нагрузка не превышает 6 ампер. Автоматический выключатель на 10 А подходит для защиты цепей с умеренным потреблением тока, таких как осветительные сети и розеточные группы в жилых помещениях. Обеспечивает надежную защиту от перегрузок и коротких замыканий. Автоматический выключатель на 16 А часто используется для защиты розеточных групп и осветительных сетей с более высокой нагрузкой. Подходит для бытовых и коммерческих применений, где нагрузка не превышает 16 ампер. Автоматический выключатель на 20 А предназначен для защиты цепей с высокой нагрузкой, таких как мощные бытовые приборы и розеточные группы. Рекомендуется для использования в местах с более интенсивным потреблением электроэнергии. Автоматический выключатель на 25 А используется для защиты цепей, питающих мощные бытовые и промышленные устройства. Подходит для цепей, где потребление тока может достигать 25 ампер. Автоматический выключатель на 32 А применяется для защиты цепей с очень высокой нагрузкой, таких как электроплиты и крупные бытовые приборы. Обеспечивает надежную защиту от перегрузок и коротких замыканий в цепях с потреблением до 32 ампер. Автоматический выключатель на 40 А предназначен для защиты цепей с очень высокой нагрузкой, таких как промышленные установки и мощные бытовые приборы. Используется в местах, где потребление тока может достигать 40 ампер. Автоматический выключатель на 50 А применяется для защиты цепей с экстремально высокой нагрузкой, таких как промышленные оборудования и крупные электроприборы. Обеспечивает защиту цепей с потреблением до 50 ампер. Автоматический выключатель на 63 А используется для защиты цепей с очень высокой нагрузкой, таких как промышленные установки и мощные электроприборы. Подходит для цепей, где потребление тока может достигать 63 ампер.

Тип напряжения:

AC (перемен.)

Тип напряжения указывает на вид электрического тока, для работы с которым предназначен автоматический выключатель. Это свойство критически важно для обеспечения корректной работы устройства и безопасности электрической сети. Неправильный выбор типа напряжения может привести к сбоям в работе или повреждению оборудования. AC (перемен.) - Автоматические выключатели, предназначенные для работы с переменным током. Переменный ток (AC) изменяет направление и величину с определенной частотой (обычно 50 или 60 Гц). Эти выключатели широко используются в бытовых и промышленных электрических сетях. При выборе автоматического выключателя для сетей с переменным током важно учитывать номинальное напряжение и частоту сети. AC/DC (перемен./постоян.) - Автоматические выключатели, способные работать как с переменным, так и с постоянным током. Эти универсальные устройства применяются в системах, где может присутствовать и тот, и другой вид тока, например, в системах бесперебойного питания (UPS) или в некоторых промышленных установках. При выборе таких выключателей важно учитывать требования по напряжению и току для обоих типов тока. DC (постоян.) - Автоматические выключатели для работы с постоянным током. Постоянный ток (DC) имеет постоянное направление и величину. Такие выключатели часто применяются в системах солнечных батарей, аккумуляторных установках и других приложениях, где используется постоянный ток. При выборе важно учитывать номинальное напряжение и ток, а также особенности коммутации постоянного тока.

Номин. напряжение:

400 В

Номинальное напряжение автоматического выключателя модульного типа указывает на максимальное напряжение, при котором устройство может эффективно работать и выполнять свои функции защиты. Это важный параметр, который необходимо учитывать при выборе автоматического выключателя для конкретной электрической сети. Номинальное напряжение 400 В: Подходит для использования в промышленных и коммерческих сетях с трёхфазным напряжением. Рекомендуется для оборудования, работающего при высоких нагрузках. Номинальное напряжение 230 В: Стандартное значение для однофазных бытовых и коммерческих сетей. Широко используется для защиты бытовой техники и электроники. Номинальное напряжение 440 В: Применяется в специализированных промышленных установках, где требуется повышенное напряжение для работы оборудования. Рекомендуется для использования в условиях, требующих повышенной надежности и безопасности. Номинальное напряжение 220 В: Стандартное значение для однофазных сетей в некоторых странах. Используется для защиты бытовых и коммерческих электроустановок. Номинальное напряжение 690 В: Применяется в высоковольтных промышленных сетях. Рекомендуется для оборудования, работающего при очень высоких нагрузках и в условиях повышенной ответственности за безопасность. Номинальное напряжение 320 В: Используется в специализированных промышленных системах. Рекомендуется для оборудования, требующего нестандартных параметров электропитания. Номинальное напряжение 250 В: Применяется в однофазных сетях, которые требуют немного более высокого напряжения. Используется для некоторых типов промышленного и коммерческого оборудования. Номинальное напряжение 240 В: Стандартное значение для однофазных сетей в некоторых странах. Широко используется для защиты бытовой и коммерческой электроники. Номинальное напряжение 500 В: Применяется в промышленных установках с повышенным напряжением. Рекомендуется для оборудования, работающего при высоких нагрузках и требующего дополнительной защиты. Номинальное напряжение 415 В: Подходит для трёхфазных промышленных сетей. Рекомендуется для оборудования, работающего при стандартных промышленных напряжениях.

Степень защиты (IP):

IP20

Степень защиты (IP) определяет уровень защиты автоматических выключателей модульных от проникновения твердых частиц и воды. Эта характеристика важна для обеспечения надежной работы устройства в различных условиях окружающей среды и предотвращения повреждений, вызванных пылью и влагой. IP20: Обеспечивает защиту от проникновения твердых объектов диаметром более 12,5 мм, но не защищает от воды. Рекомендуется для использования в сухих и чистых помещениях, где отсутствует риск попадания влаги и крупных частиц пыли. Подходит для установки в электрических шкафах внутри зданий. IP30: Обеспечивает защиту от проникновения твердых объектов диаметром более 2,5 мм, но не защищает от воды. Подходит для использования в местах с умеренным уровнем пыли, таких как офисные помещения или жилые здания. Не рекомендуется для использования в условиях повышенной влажности. IP40: Обеспечивает защиту от проникновения твердых объектов диаметром более 1 мм, но не защищает от воды. Идеально подходит для промышленных и коммерческих помещений с высоким уровнем пыли, но без риска попадания влаги. Обеспечивает дополнительную защиту от мелких частиц пыли. IP21: Обеспечивает защиту от проникновения твердых объектов диаметром более 12,5 мм и капель воды, падающих вертикально. Рекомендуется для использования в условиях, где возможны случайные капли воды, например, в подвалах или гаражах. Обеспечивает базовую защиту от влаги и крупных частиц пыли.

Степень загрязнения:

Степень загрязнения определяет уровень загрязненности окружающей среды, в которой будет эксплуатироваться автоматический выключатель модульного типа. Этот параметр важен для обеспечения надежной и безопасной работы устройства, так как загрязнение может влиять на изоляционные свойства и, следовательно, на общую производительность и долговечность оборудования. Степень загрязнения 2 указывает на средний уровень загрязнения. В таких условиях возможно наличие только некондуктивных загрязнений, которые могут стать проводящими при наличии влаги. Это типично для офисных и жилых помещений. Рекомендуется использовать устройства с этой степенью загрязнения в местах с минимальным уровнем запыленности и влажности. Замена или обслуживание обычно требуется реже, чем для более высоких степеней загрязнения. Степень загрязнения 3 обозначает высокий уровень загрязнения, при котором могут присутствовать проводящие загрязнения или сухие некондуктивные загрязнения, которые становятся проводящими при конденсации. Это характерно для промышленных помещений и производственных цехов. В таких условиях важно регулярно проверять и обслуживать автоматические выключатели для предотвращения неисправностей. Выбор устройств с этой степенью загрязнения обеспечивает дополнительную надежность в сложных условиях эксплуатации. Степень загрязнения 4 предполагает очень высокий уровень загрязнения, при котором присутствуют проводящие загрязнения или густая пыль. Это характерно для тяжелых промышленных условий, таких как металлургические заводы или шахты. В таких условиях автоматические выключатели должны быть специально разработаны для работы в экстремально загрязненной среде. Рекомендуется частое обслуживание и замена компонентов для поддержания работоспособности и безопасности оборудования.

Класс токоограничения:

Класс токоограничения автоматических выключателей модульных указывает на их способность ограничивать ток короткого замыкания до безопасного уровня за минимально возможное время. Это свойство важно для защиты электрических цепей и оборудования от повреждений, вызванных перегрузками и короткими замыканиями. Чем выше класс токоограничения, тем быстрее и эффективнее выключатель может прервать ток короткого замыкания, минимизируя тепловое и механическое воздействие на систему. Класс токоограничения 3 обеспечивает базовый уровень защиты. Подходит для менее критичных приложений, где вероятность короткого замыкания невысока и требования к скорости отключения не столь строги. Рекомендуется для использования в бытовых и некоторых коммерческих установках с низкими токами короткого замыкания. Класс токоограничения 4 предлагает улучшенную защиту по сравнению с классом 3. Он более эффективен в ограничении тока короткого замыкания, что делает его подходящим для использования в коммерческих и легких промышленных приложениях, где требуется надежная защита от перегрузок и коротких замыканий. Класс токоограничения 6 обеспечивает высокую степень защиты, подходящую для критических приложений. Этот класс рекомендуем для использования в промышленных установках и местах с высокими требованиями к безопасности и надежности электрической системы. Класс токоограничения 10 предлагает очень высокую степень защиты, подходящую для особо ответственных приложений. Используется в промышленных и коммерческих установках, где возможны высокие токи короткого замыкания и требуется быстрое отключение для предотвращения повреждений оборудования. Класс токоограничения 16 обеспечивает чрезвычайно высокую защиту, подходящую для самых критических приложений. Этот класс рекомендуется для использования в высоковольтных промышленных установках и системах с очень высокими требованиями к безопасности. Класс токоограничения 20 обеспечивает максимальную защиту, подходящую для самых ответственных и критических приложений. Используется в высоковольтных промышленных системах, где требуется наивысшая надежность и быстродействие в отключении токов короткого замыкания. Класс токоограничения 25 предназначен для очень высоких требований к защите, подходящих для специализированных промышленных применений. Используется в системах с крайне высокими токами короткого замыкания. Класс токоограничения 32 обеспечивает высочайший уровень защиты, подходящий для специфических промышленных и коммерческих приложений с экстремальными требованиями к безопасности и надежности. Класс токоограничения 40 предлагает максимальную защиту, предназначенную для самых критических и ответственных систем, где требуется мгновенное отключение при коротких замыканиях для предотвращения серьезных повреждений. Класс токоограничения 50 обеспечивает наивысшую степень защиты, предназначенную для уникальных и крайне ответственных приложений в электрических системах с самыми высокими требованиями к безопасности и быстродействию.

Общ. количество полюсов:

Общее количество полюсов указывает на количество независимых цепей, которые автоматический выключатель может защищать и контролировать одновременно. Это свойство важно для определения типа и специфики применения автоматического выключателя в электрической системе. Однополюсный автоматический выключатель предназначен для защиты одной фазы или одной цепи. Рекомендуется для использования в однофазных сетях, где требуется защита только одной линии. Замена однополюсного выключателя на многополюсный возможна в случае расширения системы и необходимости защиты дополнительных цепей. Двухполюсный автоматический выключатель обеспечивает защиту двух независимых цепей или одной фазы и нейтрали. Чаще всего используется в однофазных системах с нейтральным проводом, где требуется одновременное отключение обеих линий для повышения безопасности. Рекомендуется для защиты двухфазных нагрузок или однофазных нагрузок с нейтралью. Трехполюсный автоматический выключатель предназначен для защиты трехфазных цепей. Он используется в трехфазных системах, где требуется защита всех трех фаз одновременно. Это важно для промышленных и коммерческих применений, где используется трехфазное питание. Замена трехполюсного выключателя на одно- или двухполюсный не рекомендуется, так как это может привести к неравномерной защите фаз. Четырехполюсный автоматический выключатель обеспечивает защиту трех фаз и нейтрали одновременно. Используется в трехфазных системах с нейтральным проводом, обеспечивая полную защиту всех четырех линий. Рекомендуется для систем, где требуется отключение всех фаз и нейтрали для полной безопасности и предотвращения аварийных ситуаций.

Количество защищенных полюсов:

Количество защищенных полюсов указывает на число независимых цепей, которые могут быть защищены автоматическим выключателем. Это свойство определяет, сколько полюсов (проводников) будет отключено в случае перегрузки или короткого замыкания, что напрямую влияет на безопасность и надежность электрической системы. Однополюсный автоматический выключатель предназначен для защиты одной фазы. Он используется в однофазных сетях и обеспечивает базовый уровень защиты, отключая только один проводник. Рекомендуется для простых цепей с малым количеством подключенных устройств. Двухполюсный автоматический выключатель защищает две фазы одновременно, что делает его подходящим для однофазных сетей с нейтралью. Такой выключатель обеспечивает более высокий уровень безопасности, так как отключает оба проводника, предотвращая возможные аварийные ситуации. Трехполюсный автоматический выключатель используется в трехфазных сетях и защищает три фазы. Он необходим для промышленных и коммерческих применений, где требуется защита всех трех фаз одновременно. Это обеспечивает равномерное отключение нагрузки и предотвращает дисбаланс в сети. Четырехполюсный автоматический выключатель предназначен для трехфазных сетей с нейтралью. Он защищает три фазы и нейтральный провод, что особенно важно в системах с распределенной нагрузкой и высоким уровнем безопасности. Рекомендуется для сложных электрических систем с большим количеством подключенных устройств.

Глубина установочная (встраив.):

75 мм

Глубина установочная (встраив.) - это параметр, определяющий расстояние, на которое автоматический выключатель модульного типа углубляется в монтажную панель или распределительный щит. Этот показатель важен для обеспечения правильной и безопасной установки устройства, а также для совместимости с различными типами монтажных панелей и шкафов. 69 мм - это стандартная глубина для многих модульных автоматических выключателей, обеспечивающая баланс между компактностью и удобством установки. Подходит для большинства стандартных распределительных щитов. 75 мм - увеличенная глубина, которая может потребоваться для более мощных или специализированных автоматических выключателей. Рекомендуется для использования в случаях, когда требуется дополнительное пространство для подключения проводов или других компонентов. 50 мм - компактная глубина, подходящая для ограниченных пространств. Идеальна для монтажа в небольших распределительных щитах или панелях, где важна экономия места. 44 мм - одна из самых малых глубин, что делает её идеальной для крайне ограниченных монтажных условий. Используется в специальных случаях, где стандартные размеры не подходят. 82.5 мм - наибольшая из представленных глубин, предназначенная для специализированных или мощных автоматических выключателей. Требует больше места для установки и рекомендуется для крупных распределительных щитов. 73 мм - близка к стандартным размерам, но с небольшим увеличением для дополнительных требований к пространству. Подходит для большинства распределительных щитов с небольшим запасом по глубине. 71 мм - немного увеличенная глубина по сравнению с типовыми значениями, что может быть полезно для специфических монтажных условий или дополнительных подключений. 78.5 мм - увеличенная глубина, предоставляющая дополнительное пространство для более сложных электрических схем или дополнительных компонентов. Рекомендуется для специализированных установок. 73.6 мм - немного увеличенная по сравнению со стандартными значениями, обеспечивающая дополнительное пространство для удобства монтажа и подключения. 72 мм - слегка увеличенная глубина, которая может быть полезна для специфических монтажных условий, предлагая чуть больше пространства для установки и подключения компонентов.

Номин. отключающая способность:

6 кА

Номинальная отключающая способность автоматического выключателя модульного типа указывает максимальный ток короткого замыкания, который устройство может безопасно отключить без повреждений. Этот параметр является критически важным для обеспечения надежной защиты электрических цепей и предотвращения аварийных ситуаций. Номинальная отключающая способность 6 кА: Подходит для использования в жилых и небольших коммерческих зданиях, где ожидаются относительно низкие уровни короткого замыкания. Рекомендуется для стандартных бытовых установок. Номинальная отключающая способность 10 кА: Идеальна для применения в коммерческих и промышленных объектах с умеренными уровнями короткого замыкания. Обеспечивает более высокую степень защиты по сравнению с 6 кА. Номинальная отключающая способность 4.5 кА: Обычно используется в жилых помещениях и небольших коммерческих объектах, где ожидаются низкие уровни короткого замыкания. Подходит для менее критичных применений. Номинальная отключающая способность 25 кА: Предназначена для крупных промышленных объектов и распределительных сетей с высокими уровнями короткого замыкания. Обеспечивает максимальную защиту и надежность. Номинальная отключающая способность 15 кА: Применяется в промышленных и крупных коммерческих объектах, где уровень короткого замыкания может быть значительным. Обеспечивает высокую степень защиты оборудования. Номинальная отключающая способность 7.5 кА: Подходит для коммерческих и промышленных объектов с умеренными уровнями короткого замыкания. Обеспечивает достаточную защиту для большинства стандартных установок. Номинальная отключающая способность 50 кА: Используется в высоковольтных промышленных сетях и крупных распределительных системах, где уровень короткого замыкания может быть чрезвычайно высоким. Обеспечивает наивысшую степень защиты. Номинальная отключающая способность 20 кА: Предназначена для промышленных и крупных коммерческих объектов с высокими уровнями короткого замыкания. Обеспечивает надежную защиту оборудования и сетей. Номинальная отключающая способность 16 кА: Идеальна для использования в промышленных и коммерческих установках с высокими уровнями короткого замыкания. Обеспечивает значительную защиту и надежность. Номинальная отключающая способность 6000 кА: Подходит для специализированных и высоковольтных промышленных применений, где требуется максимальная защита от чрезвычайно высоких токов короткого замыкания.

Возможна дополнит. комплектация:

Да

Свойство "Возможна дополнит. комплектация" указывает на возможность установки дополнительных компонентов или аксессуаров к автоматическому выключателю модульного типа. Это может включать в себя добавление вспомогательных контактов, расцепителей, индикаторов состояния и других модулей, которые могут расширить функциональность устройства и адаптировать его под специфические требования системы электроснабжения. Значение "Да" означает, что данный автоматический выключатель поддерживает установку дополнительных компонентов. Это позволяет гибко настраивать устройство под конкретные задачи, улучшает его эксплуатационные характеристики и может повысить безопасность и удобство использования. Рекомендуется выбирать автоматические выключатели с возможностью дополнительной комплектации для систем, где требуется высокая адаптивность и возможность модернизации. Значение "Нет" указывает на то, что данный автоматический выключатель не поддерживает установку дополнительных компонентов. Это может быть приемлемым выбором для простых систем, где не требуется дополнительная функциональность. При выборе таких устройств важно учитывать, что их возможности расширения будут ограничены, и в случае необходимости модернизации системы может потребоваться полная замена выключателя.

Рабочая температура окружающей среды:

-40...50 °C

Рабочая температура окружающей среды — это диапазон температур, в пределах которого автоматический выключатель модульный может функционировать корректно и безопасно. Данное свойство важно учитывать при выборе устройства для конкретных условий эксплуатации, так как выход за пределы допустимого температурного диапазона может привести к некорректной работе или повреждению устройства. Диапазон от -60°C до 60°C указывает на высокую устойчивость устройства к экстремально низким и высоким температурам, что делает его подходящим для использования в суровых климатических условиях. Рекомендуется для применения в промышленных зонах и на открытом воздухе. Диапазон от -60°C до 40°C подходит для использования в условиях, где возможны очень низкие температуры, но максимальная температура ограничена 40°C. Рекомендуется для регионов с холодным климатом. Диапазон от -25°C до 50°C подходит для умеренных климатических условий, где температура редко опускается ниже -25°C или поднимается выше 50°C. Это стандартный диапазон для многих бытовых и коммерческих применений. Диапазон от -35°C до 70°C указывает на способность устройства работать в условиях очень высоких температур, что важно для использования в жарких климатах или вблизи источников тепла. Также устойчив к умеренно низким температурам. Диапазон от -10°C до 50°C подходит для использования в условиях, где температуры редко опускаются ниже -10°C. Это может быть подходящим для внутренних помещений с контролируемым климатом. Диапазон от -40°C до 70°C указывает на исключительную устойчивость к широкому диапазону температур, что делает устройство подходящим для самых разнообразных климатических условий, включая экстремально холодные и жаркие. Минимальная рабочая температура -25°C. Подходит для использования в условиях, где температура не опускается ниже этого значения. Диапазон от -25°C до 70°C указывает на высокую устойчивость к высоким температурам, что делает устройство подходящим для жарких климатов, а также для использования в условиях, где температура может опускаться до -25°C. Минимальная рабочая температура -40°C. Подходит для использования в условиях, где температура не опускается ниже этого значения. Диапазон от -25°C до 40°C подходит для использования в условиях, где температура редко опускается ниже -25°C или поднимается выше 40°C. Это стандартный диапазон для многих бытовых и коммерческих применений.

Подходит для скрытого монтажа (заподлицо):

Да

Свойство "Подходит для скрытого монтажа (заподлицо)" указывает на возможность установки автоматического выключателя таким образом, что его передняя панель будет находиться на одном уровне с поверхностью стены или монтажной панели. Это свойство важно для обеспечения эстетического вида и безопасности установки, а также для защиты устройства от внешних воздействий. Значение "Нет" означает, что автоматический выключатель не предназначен для скрытого монтажа. Устройство будет выступать над поверхностью стены или монтажной панели, что может быть менее эстетичным и подверженным механическим повреждениям. Выбор таких устройств рекомендуется в случаях, когда доступность и легкость замены или обслуживания важнее внешнего вида и защиты. Значение "Да" указывает на то, что автоматический выключатель может быть установлен заподлицо с поверхностью стены или монтажной панели. Это обеспечивает более аккуратный и безопасный монтаж, снижает риск случайных повреждений и улучшает общий внешний вид установки. Рекомендуется использовать такие устройства в местах с высокими требованиями к эстетике и безопасности, а также там, где возможны частые механические воздействия.

Характеристика срабатывания (кривая тока):

Характеристика срабатывания (кривая тока) определяет, при каких условиях автоматический выключатель отключит цепь в случае перегрузки или короткого замыкания. Эти кривые обозначаются буквами и указывают на диапазон токов, при которых срабатывает защита. Правильный выбор кривой тока критически важен для обеспечения безопасности и защиты электрических цепей. Кривая B: Автоматические выключатели с характеристикой B предназначены для защиты цепей с низким уровнем пусковых токов, таких как осветительные цепи. Они отключаются при токах, превышающих номинальный ток в 3-5 раз. Рекомендуются для использования в бытовых и коммерческих установках. Кривая C: Автоматические выключатели с характеристикой C подходят для цепей с умеренными пусковыми токами, например, для розеток и освещения в жилых и коммерческих зданиях. Они отключаются при токах, превышающих номинальный ток в 5-10 раз. Это наиболее распространенный тип для большинства применений. Кривая D: Автоматические выключатели с характеристикой D предназначены для цепей с высокими пусковыми токами, таких как электродвигатели и трансформаторы. Они отключаются при токах, превышающих номинальный ток в 10-20 раз. Рекомендуются для промышленных и коммерческих приложений с высоким пусковым током. Кривая K: Автоматические выключатели с характеристикой K используются для защиты цепей с очень высокими пусковыми токами, таких как двигатели и индуктивные нагрузки. Они отключаются при токах, превышающих номинальный ток в 8-12 раз. Подходят для промышленных применений. Кривая Z: Автоматические выключатели с характеристикой Z предназначены для защиты чувствительных электронных устройств, таких как компьютеры и медицинское оборудование. Они отключаются при токах, превышающих номинальный ток в 2-3 раза. Обеспечивают высокую степень защиты от перегрузок и коротких замыканий. Кривая L: Автоматические выключатели с характеристикой L используются для защиты цепей с низкими пусковыми токами, аналогично характеристике B, но с более жесткими условиями срабатывания. Они отключаются при токах, превышающих номинальный ток в 4-6 раз. Подходят для цепей с низким уровнем пусковых токов. Кривая MA: Автоматические выключатели с характеристикой MA предназначены для защиты двигателей и других нагрузок с очень высокими пусковыми токами. Они отключаются мгновенно при коротких замыканиях, обеспечивая защиту от повреждений. Рекомендуются для промышленных применений. Кривая S: Автоматические выключатели с характеристикой S используются для защиты цепей с высокими пусковыми токами и длительными временными задержками. Они отключаются при токах, превышающих номинальный ток в 13-17 раз. Подходят для специфических промышленных применений. Кривая KM: Автоматические выключатели с характеристикой KM предназначены для защиты цепей с очень высокими пусковыми токами, аналогично характеристике K, но с более высокой степенью защиты. Они отключаются при токах, превышающих номинальный ток в 10-14 раз. Подходят для тяжелых промышленных условий. Кривая F: Автоматические выключатели с характеристикой F используются для защиты цепей с высокими пусковыми токами, аналогично характеристике D, но с более жесткими условиями срабатывания. Они отключаются при токах, превышающих номинальный ток в 10-15 раз. Подходят для специфических промышленных применений.

Модульная ширина (общ. кол-во модульных расстояний):

Модульная ширина (общ. кол-во модульных расстояний) определяет количество стандартных модулей, занимаемых автоматическим выключателем на DIN-рейке. Один модуль обычно равен 18 мм. Это свойство важно для правильного планирования и размещения устройств в распределительном щите, а также для обеспечения совместимости с другими компонентами системы. Значение 1 означает, что автоматический выключатель занимает один стандартный модуль (18 мм) на DIN-рейке. Это минимальная ширина, подходящая для компактных установок и ограниченных пространств. Значение 1.5 означает, что автоматический выключатель занимает полтора модуля (27 мм) на DIN-рейке. Это значение используется для устройств, требующих немного больше места, чем стандартные одноблочные модели. Значение 2 означает, что автоматический выключатель занимает два стандартных модуля (36 мм) на DIN-рейке. Это типичный размер для двухполюсных автоматических выключателей. Значение 3 означает, что автоматический выключатель занимает три стандартных модуля (54 мм) на DIN-рейке. Это значение часто используется для трехполюсных автоматических выключателей или устройств с дополнительными функциями. Значение 4 означает, что автоматический выключатель занимает четыре стандартных модуля (72 мм) на DIN-рейке. Это значение подходит для более сложных устройств, требующих большего пространства для установки. Значение 4.5 означает, что автоматический выключатель занимает четыре с половиной модуля (81 мм) на DIN-рейке. Это значение используется для специализированных устройств, которые не вписываются в стандартные размеры. Значение 5 означает, что автоматический выключатель занимает пять стандартных модулей (90 мм) на DIN-рейке. Это значение применимо для устройств с расширенными функциями или дополнительными компонентами. Значение 6 означает, что автоматический выключатель занимает шесть стандартных модулей (108 мм) на DIN-рейке. Это значение используется для крупных и многокомпонентных устройств. Значение 8 означает, что автоматический выключатель занимает восемь стандартных модулей (144 мм) на DIN-рейке. Это значение подходит для самых крупных автоматических выключателей или устройств с множеством дополнительных функций.

Поперечн. сечение подключ. однопроволочного (жесткого) провода:

25 мм²

Поперечное сечение подключаемого однопроволочного (жесткого) провода указывает на диапазон допустимых значений сечения провода, который может быть подключен к автоматическому выключателю. Этот параметр важен для обеспечения надежного электрического контакта и предотвращения перегрева проводов. Правильный выбор сечения провода способствует безопасной и эффективной работе электрической системы. Диапазон сечения от 0.75 мм² до 35 мм² позволяет использовать как тонкие, так и достаточно толстые провода, что делает этот автоматический выключатель универсальным для различных применений. Рекомендуется выбирать провод с сечением, соответствующим нагрузке, чтобы избежать перегрева и потерь энергии. Диапазон сечения от 1 мм² до 25 мм² подходит для средних нагрузок. Использование проводов с таким сечением обеспечивает баланс между гибкостью установки и надежностью электрического соединения. Диапазон сечения от 0.75 мм² до 25 мм² позволяет подключать провода различных размеров, обеспечивая гибкость в выборе проводки для разных условий эксплуатации. Важно подбирать провод с учетом максимальной нагрузки для предотвращения перегрева. Максимальное сечение провода 25 мм² указывает на возможность использования относительно толстых проводов, что подходит для высоких токовых нагрузок. Этот параметр важен для обеспечения надежного контакта и минимизации потерь энергии. Диапазон сечения от 0 мм² до 50 мм² показывает, что данный автоматический выключатель может работать с проводами от очень тонких до достаточно толстых. Это обеспечивает высокую универсальность и возможность использования в различных электрических системах. Диапазон сечения от 1.5 мм² до 35 мм² подходит для использования с проводами средней и высокой толщины, что важно для обеспечения надежного электрического контакта при высоких нагрузках. Рекомендуется подбирать провод с учетом предполагаемой нагрузки для оптимальной работы системы. Диапазон сечения от 0 мм² до 25 мм² позволяет использовать как очень тонкие, так и средние провода. Это обеспечивает гибкость в установке и возможность адаптации к различным условиям эксплуатации. Максимальное сечение провода 35 мм² указывает на возможность использования толстых проводов, что подходит для высоких токовых нагрузок. Это важно для обеспечения надежного контакта и минимизации потерь энергии при больших нагрузках. Диапазон сечения от 1.5 мм² до 50 мм² подходит для использования с проводами средней и большой толщины, что важно для обеспечения надежного электрического контакта при высоких нагрузках. Рекомендуется подбирать провод с учетом предполагаемой нагрузки для оптимальной работы системы. Диапазон сечения от 1 мм² до 35 мм² позволяет использовать как тонкие, так и толстые провода, что делает этот автоматический выключатель универсальным для различных применений. Рекомендуется выбирать провод с сечением, соответствующим нагрузке, чтобы избежать перегрева и потерь энергии.

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В:

4.5 кА

Номинальная отключающая способность при коротком замыкании (Icu) согласно стандарту IEC 60898 при напряжении 230 В указывает на максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить без повреждений. Это важный параметр для обеспечения надежной защиты электрических цепей и предотвращения аварийных ситуаций. Автоматический выключатель с номинальной отключающей способностью 6 кА подходит для использования в жилых и коммерческих установках с относительно низким уровнем короткого замыкания. Рекомендуется для стандартных бытовых цепей. Автоматический выключатель с номинальной отключающей способностью 10 кА обеспечивает более высокий уровень защиты и подходит для применения в коммерческих и промышленных установках, где возможны более высокие токи короткого замыкания. Автоматический выключатель с номинальной отключающей способностью 4.5 кА предназначен для использования в менее требовательных условиях, таких как небольшие жилые или офисные помещения. Подходит для цепей с низким уровнем короткого замыкания. Значение 0 кА указывает на то, что автоматический выключатель не предназначен для отключения токов короткого замыкания. Использование таких выключателей не рекомендуется для защиты цепей от коротких замыканий. Автоматический выключатель с номинальной отключающей способностью 6000 кА обеспечивает высокий уровень защиты и обычно используется в промышленных и коммерческих установках с высоким риском коротких замыканий. Автоматический выключатель с номинальной отключающей способностью 10000 кА подходит для высоконагруженных промышленных и коммерческих цепей, где возможны очень высокие токи короткого замыкания. Обеспечивает максимальную защиту. Автоматический выключатель с номинальной отключающей способностью 15 кА предназначен для специализированных промышленных применений, где ожидаются очень высокие токи короткого замыкания. Обеспечивает сверхвысокую защиту. Автоматический выключатель с номинальной отключающей способностью 7.5 кА подходит для использования в коммерческих и промышленных установках средней мощности, обеспечивая надежную защиту от коротких замыканий. Автоматический выключатель с номинальной отключающей способностью 16 кА предназначен для применения в условиях экстремально высоких токов короткого замыкания, таких как крупные промышленные установки. Обеспечивает максимальную надежность и безопасность. Автоматический выключатель с номинальной отключающей способностью 20000 кА используется в условиях с наивысшими требованиями к защите, таких как крупные промышленные и энергетические установки. Обеспечивает наивысший уровень безопасности.

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В:

4.5 кА

Номинальная отключающая способность при коротком замыкании (Icu) в соответствии с IEC 60898 при напряжении 400 В указывает максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить без повреждения. Это критический параметр для обеспечения надежной защиты электрических цепей от коротких замыканий. Выбор значения Icu должен соответствовать ожидаемому уровню короткого замыкания в данной цепи для обеспечения безопасности и долговечности оборудования. Значение 10 кА указывает на высокую отключающую способность, подходящую для промышленных и коммерческих установок с высоким уровнем короткого замыкания. Рекомендуется для использования в средах с мощными электрическими нагрузками. Значение 6 кА подходит для большинства стандартных коммерческих и жилых установок. Обеспечивает достаточную защиту для большинства бытовых и малых коммерческих приложений. Значение 4.5 кА является оптимальным для жилых и малых коммерческих систем, где ожидаемый уровень короткого замыкания ниже. Обеспечивает надежную защиту при меньших нагрузках. Значение 3.5 кА подходит для небольших жилых установок и систем с низким уровнем короткого замыкания. Рекомендуется для использования в маломощных цепях. Значение 5.8 кА обеспечивает дополнительную защиту по сравнению с 4.5 кА, подходя для сложных жилых и малых коммерческих систем с умеренными уровнями короткого замыкания. Значение 25 кА предназначено для очень мощных промышленных систем, где возможны высокие уровни короткого замыкания. Используется в критически важных и высоконагруженных электрических системах. Значение 15 кА подходит для крупных коммерческих и промышленных установок с высоким уровнем короткого замыкания. Обеспечивает надежную защиту в условиях высокой нагрузки. Значение 6000 кА (6 кА) является стандартным для большинства бытовых и малых коммерческих систем, обеспечивая надежную защиту при типичных уровнях короткого замыкания. Значение 10000 кА (10 кА) используется в промышленных и крупных коммерческих установках, где требуется высокая отключающая способность для обеспечения безопасности. Значение 2.6 кА подходит для маломощных жилых и коммерческих систем с очень низкими уровнями короткого замыкания. Рекомендуется для использования в низконагруженных цепях.

Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В:

4.5 кА

Номинальная отключающая способность (Icu) при коротком замыкании согласно стандарту IEC 60947-2 измеряется в килоамперах (кА) и указывает максимальный ток, который автоматический выключатель способен безопасно отключить при возникновении короткого замыкания. Это ключевой параметр для обеспечения защиты электрических цепей и предотвращения повреждений оборудования. Значение Icu должно быть выбрано в зависимости от предполагаемых условий эксплуатации и уровня потенциальных коротких замыканий в системе. Значение 6 кА указывает на то, что автоматический выключатель способен отключить короткое замыкание с максимальным током до 6 кА. Это значение подходит для использования в небольших жилых или коммерческих установках с относительно низким уровнем короткого замыкания. Значение 10 кА подходит для более защищенных жилых и коммерческих установок, где возможно возникновение коротких замыканий с более высоким током. Это значение обеспечивает дополнительную надежность и защиту. Значение 4.5 кА применяется в условиях с низким уровнем короткого замыкания, таких как небольшие жилые объекты. Это минимальное значение для базовой защиты. Значение 20 кА используется в промышленных и коммерческих установках, где токи короткого замыкания могут быть значительно выше. Это значение обеспечивает высокую степень защиты и надежность. Значение 25 кА указывает на высокую степень защиты для промышленных применений, где могут возникать очень высокие токи короткого замыкания. Это значение обеспечивает максимальную безопасность и надежность. Значение 15 кА подходит для средних промышленных и крупных коммерческих объектов, где возможно возникновение значительных токов короткого замыкания. Это значение обеспечивает надежную защиту. Значение 50 кА применяется в тяжелой промышленности и на крупных объектах с очень высокими токами короткого замыкания. Это значение обеспечивает наивысшую степень защиты. Значение 30 кА используется в крупных промышленных и коммерческих установках, где требуется высокая степень защиты от коротких замыканий. Это значение обеспечивает надежность и безопасность. Значение 16 кА подходит для средних промышленных и крупных коммерческих объектов с умеренно высокими токами короткого замыкания, обеспечивая надежную защиту. Значение 32 кА используется в крупных промышленных и коммерческих установках, где требуется защита от высоких токов короткого замыкания, обеспечивая высокую степень безопасности.

Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В:

4.5 кА

Номинальная отключающая способность при коротком замыкании (Icu) по стандарту IEC 60947-2 при 400 В указывает максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить без повреждений. Это критически важный параметр для обеспечения безопасности электрических систем, так как он определяет, насколько эффективно устройство может защитить сеть от перегрузок и коротких замыканий. Значение Icu измеряется в килоамперах (кА) и напрямую влияет на выбор автоматического выключателя в зависимости от предполагаемых условий эксплуатации и уровня возможных коротких замыканий в сети. 6 кА: Подходит для использования в небольших бытовых и коммерческих установках с ограниченными требованиями к отключающей способности. Рекомендуется для сетей с низким уровнем короткого замыкания. 10 кА: Идеально подходит для средних коммерческих и малых промышленных установок. Обеспечивает достаточную защиту для большинства стандартных приложений с умеренным уровнем короткого замыкания. 4.5 кА: Используется в условиях, где ожидается низкий уровень короткого замыкания. Подходит для мелких бытовых и легких коммерческих применений. 0 кА: Значение указывает на отсутствие возможности отключения короткого замыкания. Не рекомендуется к использованию в сетях, где возможны короткие замыкания. 25 кА: Подходит для крупных промышленных установок и коммерческих объектов с высоким уровнем короткого замыкания. Обеспечивает высокую степень защиты и надежности. 15 кА: Рекомендуется для крупных коммерческих и промышленных сетей с высоким уровнем короткого замыкания. Обеспечивает надежную защиту и долговечность. 20 кА: Идеально для применения в промышленных и крупных коммерческих установках с высокими требованиями к безопасности и защите от коротких замыканий. 30 кА: Применяется в тяжелых промышленных условиях, где ожидается очень высокий уровень короткого замыкания. Обеспечивает максимальную защиту и надежность. 2.6 кА: Подходит для использования в небольших бытовых и легких коммерческих установках с минимальными требованиями к отключающей способности. 50 кА: Максимальная отключающая способность для критически важных промышленных применений, где возможны экстремальные условия короткого замыкания. Обеспечивает наивысший уровень защиты и надежности.

Сертификаты

Сертификат соответствия
