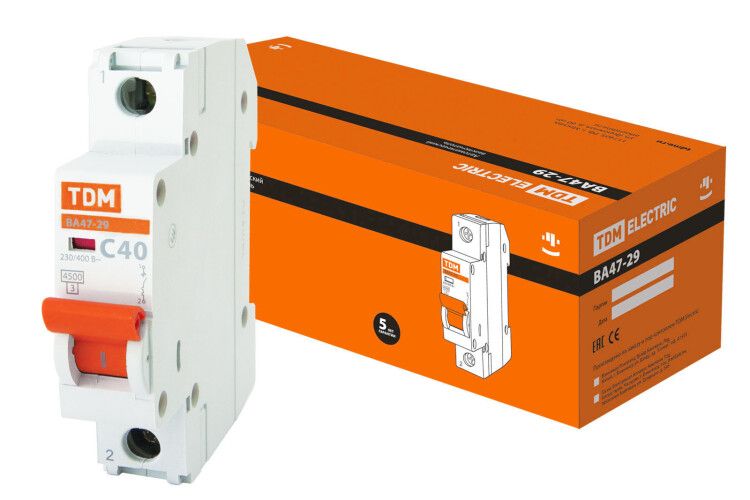

Выключатель автоматический ВА47-29 однополюсной 40А 4,5кА характеристика С - SQ0206-0078 TDM

Автоматический выключатель ВА47-29 40А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в бытовых и общественных сетях, обеспечивает надёжное отключение при аварийных ситуациях и совместим со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель ВА47-29 40А 4,5кА характеристика С используется для оперативного включения и отключения однофазных цепей. Он защищает проводку от перегрузок и коротких замыканий, но не реагирует на утечки тока на землю - для этого требуются УЗО.

Применяется в распределительных щитах жилых домов, офисов, школ и других общественных зданий. Подходит для защиты освещения, розеточных групп и бытовых приборов с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Характеристика срабатывания: C - отключается при токе 5–10 крат от номинала, что подходит для нагрузок с умеренными пусковыми токами (например, люминесцентные светильники, насосы, малые двигатели).
• Номинальное напряжение: 230–400 В переменного тока - работает в однофазной и трёхфазной сети 220/380 В.
• Отключающая способность: 4,5 кА при 230 В и 400 В - способен безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 1 - управляет одной фазой, не влияет на ноль.
• Модульная ширина: 2 модуля (35 мм) - занимает два места на DIN-рейке.
• Глубина установки: 75 мм - требуется место внутри щита для полноценного монтажа.
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Предельная площадь сечения провода: 25 мм2 - позволяет подключить толстый медный провод, в том числе многожильный после опрессовки.
• Рабочая температура: от –40 C до +50 C - может использоваться в неотапливаемых помещениях, например, в подъездах или на дачах.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая риск повреждения оборудования.
• Частота: 50 Гц - рассчитан на стандартную российскую сеть.

Совместимость и монтаж

ВА47-29 40А 4,5кА характеристика С монтируется на стандартную DIN-рейку шириной 35 мм. Установка возможна как в открытых, так и в заподлицо установленных щитах - благодаря компактной глубине 75 мм он легко помещается даже в тонких корпусах.

Клеммы позволяют подключать как однопроволочные (жёсткие), так и многожильные провода (при условии использования наконечников). Два входа и два выхода на каждом полюсе обеспечивают удобное последовательное соединение без перемычек.

Устройство совместимо с другими автоматами серии ВА47-29, что позволяет собирать щиты с единым дизайном и функционалом.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и IEC 60947-2. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение - снижает риск распространения огня при аварии.

Индикатор положения контактов на передней панели чётко показывает: включен/выключен - это исключает необходимость проверки мультиметром при визуальном осмотре.

Преимущества

• Двойное подключение на клеммах - можно подсоединить два провода на вход и два на выход, что упрощает сборку цепей и экономит место в щите.
• Оптимизированная форма корпуса - улучшает теплоотвод, предотвращая перегрев при длительной работе на пределе.
• Возможность пломбировки - через специальное отверстие можно установить пломбу (заглушка продается отдельно), чтобы предотвратить несанкционированный доступ.
• Надёжный механизм отключения - гарантирует срабатывание даже при слабом контакте или старении элементов.

Ограничения применения

• Не защищает от утечек тока - для защиты людей необходимо использовать отдельное УЗО.
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, уличные щиты) без дополнительной герметизации.
• Характеристика C - не подходит для мощных двигателей или сварочных аппаратов с высокими пусковыми токами (>10×Iн); для них нужна характеристика D.
• Только однополюсный - не может отключать нулевой провод, поэтому не подходит для систем TN-C.

Примеры использования

• Защита группы розеток в квартире (до 40 А суммарной нагрузки).
• Вводной автомат в этажном щите для одного подъезда.
• Отключение осветительной линии в офисе или магазине.
• Щит на даче с ограниченной мощностью - где важно контролировать потребление.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша проводка рассчитана на 40 А - используйте кабель сечением не менее 6 мм2 меди.
• При подключении многожильных проводов обязательно используйте наконечники типа НШВИ - это предотвратит ослабление контакта.
• Если нужна пломба - заказывайте заглушку отдельно, она не входит в базовую комплектацию.
• При сборке щита располагайте автоматы с учётом ширины 2 модуля (35 мм) - не забудьте про зазоры для вентиляции.
• Этот автомат - часть серии ВА47-29, значит, его легко заменить аналогичным устройством другого номинала без изменения монтажа.
