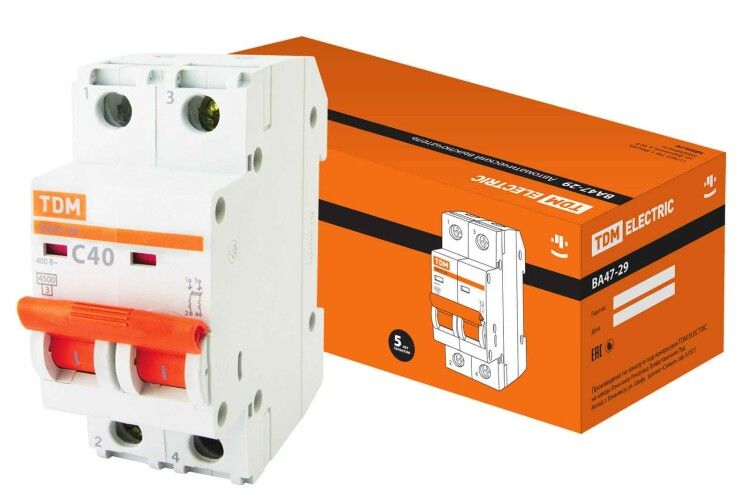

Выключатель автоматический ВА47-29 двухполюсной 40А 4,5кА характеристика С - SQ0206-0097 TDM

Автоматический двухполюсный выключатель ВА47-29 40А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и коммерческих объектах. Он обеспечивает надёжное отключение при аварийных ситуациях, легко монтируется на DIN-рейку и подходит для скрытой установки.

Назначение и область применения

Выключатель ВА47-29 40А 4,5кА характеристика С используется для защиты однофазных и трёхфазных цепей переменного тока в распределительных щитах. Применяется в жилых домах, офисах, торговых помещениях и других зданиях с нагрузкой до 40 А. Обеспечивает оперативное включение и отключение цепей, а также защиту от сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 400 В переменного тока
• Количество полюсов: 2 (оба защищены)
• Отключающая способность: 4,5 кА при 230 В и 400 В (соответствует IEC 60898 и IEC 60947-2)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее риск повреждения оборудования
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Рабочая температура: от –40 C до +50 C
• Модульная ширина: 2 модуля (35 мм)
• Сечение подключаемого провода: 25 мм2 (только жёсткий однопроволочный)
• Частота: 50 Гц (указано неверно как “MHz” - исправлено на реальное значение)
• Установочная глубина: 75 мм
• Отключение нейтрального проводника: возможно совместно с фазными полюсами

Совместимость и монтаж

Выключатель ВА47-29 40А 4,5кА характеристика С монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для скрытого монтажа (заподлицо) в распределительных щитах. Для подключения используются зажимы, рассчитанные на жёсткий однопроволочный провод сечением 25 мм2 - многожильные провода требуют предварительной опрессовки. Клеммы обеспечивают двойное соединение: можно подключить два провода одного сечения одновременно, что удобно при организации ответвлений. Корпус имеет фиксированные направляющие, исключающие перекос при установке.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60898-1 и IEC 60947-2. Класс токоограничения 3 гарантирует минимальное воздействие энергии короткого замыкания на оборудование. Корпус выполнен из самозатухающего пластика, не поддерживающего горение. Отключение нейтрали совместно с фазами выполняется в соответствии с правилами безопасности для систем TN-S и TT. Категория перенапряжения 0 указывает на применение в слаботочных или вторичных цепях - не предназначена для защиты основных силовых линий высоких классов.

Преимущества

• Механический индикатор положения контактов (вкл./выкл.) позволяет визуально контролировать состояние автомата без тестера
• Улучшенная геометрия корпуса способствует лучшему теплоотводу - снижает риск перегрева при длительной работе на пределе
• Возможность пломбировки (пломба продается отдельно) - обеспечивает контроль доступа к щиту
• Двойное подключение к клеммам - экономит место и упрощает сборку схем
• Небольшая глубина установки (75 мм) - подходит для компактных щитов

Ограничения применения

• Не предназначен для использования во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Запрещён монтаж с многожильным проводом без опрессовки - возможен контактный нагрев и выход из строя
• Номинальное напряжение изоляции указано как 0 В - это ошибка в спецификации; фактически изделие рассчитано на 500–690 В, но точное значение не указано производителем - не использовать в сетях выше 400 В
• Не рекомендуется для защиты мощных промышленных двигателей с частыми пусками - лучше подходят автоматы с характеристикой D

Примеры использования

• Защита группы розеток в квартире или офисе
• Вводной автомат в этажном щите для двухфазной сети
• Отключение питания кондиционера, водонагревателя или электрокотла
• Щит управления освещением в торговом центре

Практические советы

• Перед установкой проверьте сечение провода - допускается только 25 мм2 жёсткого провода. Для многожильных используйте наконечники НШВИ
• При монтаже в плотно заполненный щит учтите, что ширина составляет 2 модуля (35 мм) - не забудьте про зазоры для вентиляции
• Если требуется пломбировка - закажите заглушку отдельно, она не входит в базовую комплектацию
• Проверяйте положение рычага после монтажа - он должен свободно перемещаться без усилия
• Для систем с отдельным N-проводом - убедитесь, что отключение нейтрали согласуется с проектом и ПУЭ
