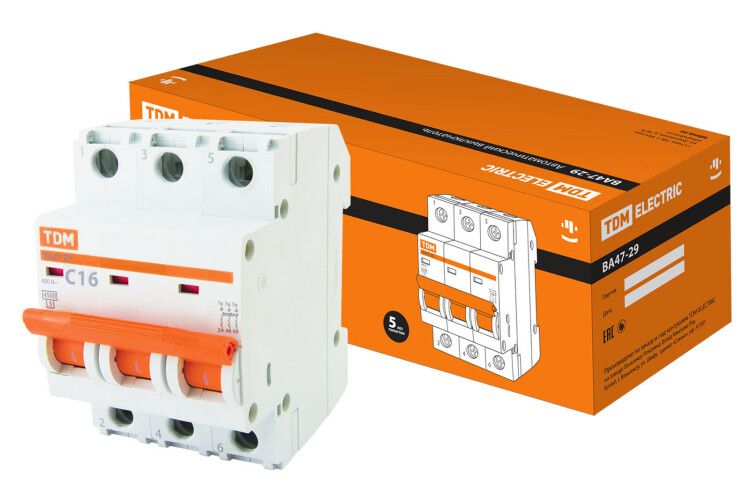

Выключатель автоматический ВА47-29 трехполюсной 16А 4,5кА характеристика С - SQ0206-0109 TDM

Автоматический выключатель ВА47-29 16А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах. Он обеспечивает надёжное отключение при аварийных ситуациях и подходит для монтажа в щитах жилых и общественных зданий.

Назначение и область применения

Выключатель ВА47-29 16А 4,5кА характеристика С используется для защиты трёхфазных электрических цепей мощностью до 400 В переменного тока. Его основная задача - предотвращать повреждение оборудования и проводки при перегрузках и коротких замыканиях. Подходит для установки в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, школ, больниц и других объектов с трёхфазным питанием. Также применяется на участках с высокими пусковыми токами - например, для двигателей, насосов, конвейеров.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В между фазами.
• Трёхполюсный - защищает все три фазы одновременно; нейтраль не защищена, но может быть отключена совместно с фазами.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины при 230 В и 400 В.
• Характеристика срабатывания C - срабатывает при токах от 5 до 10 крат номинального, что идеально для нагрузок с пусковыми токами (электродвигатели, трансформаторы).
• Класс токоограничения 3 - быстрое отключение снижает энергию КЗ, защищая оборудование от термических и механических повреждений.
• Модульная ширина: 3 модуля (по 17,5 мм каждый) - занимает 52,5 мм в DIN-рейке.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита.
• Рабочая температура: от –40 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях и на улице (внутри щита).
• Сечение провода: 25 мм2 - позволяет подключить жёсткие медные провода крупного сечения, подходящие для силовых линий.
• Частота: 50 Гц - рассчитан на работу в сети стандарта Европы и России.
• Глубина установки: 75 мм - требуется место для монтажа в глубоких щитах.

Совместимость и монтаж

Выключатель ВА47-29 16А 4,5кА характеристика С монтируется на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами щитов, соответствующих ГОСТ Р 50030.2. Для монтажа используются зажимы на входе и выходе - провод 25 мм2 затягивается одним винтом. Возможен скрытый монтаж заподлицо - корпус спроектирован так, чтобы плотно прилегать к стенке щита. Два одновременных подключения позволяют использовать шины или перемычки без потери качества контакта. Устройство не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и IEC 60898. Сертифицирован для использования в условиях загрязнения уровня 3 - то есть в помещениях с повышенной пылью и влажностью, где возможно образование проводящих отложений. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Индикатор положения контактов (вкл./выкл.) визуально показывает состояние автомата - это важно для безопасности при обслуживании. Пломбирование возможно - для этого предусмотрена специальная заглушка (не входит в комплект).

Преимущества

• Оптимизированная геометрия корпуса улучшает теплоотдачу - снижается риск перегрева при длительной работе на пределе.
• Двойное подключение - удобно для сборки шинных систем и параллельных соединений.
• Механический индикатор положения - исключает необходимость проверки мультиметром перед работой.
• Поддержка отключения нейтрали - позволяет полностью разъединить цепь при необходимости, даже если нейтраль не защищена.
• Устойчивость к экстремальным температурам - работает в холодных и жарких условиях без потери функциональности.

Ограничения применения

• Не предназначена для защиты цепей с постоянным током - только переменный ток 50 Гц.
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне щита или в сырых местах без дополнительной защиты.
• Номинальное напряжение изоляции указано как 0 В - это ошибка в данных; фактически устройство рассчитано на 500–690 В, но точное значение не указано в документации - следует соблюдать рекомендации производителя по изоляционному классу.
• Не имеет встроенной дифференциальной защиты - для защиты от утечек на землю нужен отдельный УЗО.
• Нулевой импульсный уровень Uimp = 0 кВ - указывает на отсутствие информации; в реальности он должен быть не менее 4 кВ, но данные не подтверждены - не применять в зонах с высокой вероятностью скачков напряжения без дополнительной защиты.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения.
• Вводной автомат в распределительном щите многоквартирного дома.
• Щит управления конвейерной линией на заводе.
• Распределительный пункт в торговом центре с несколькими фазными нагрузками.

Практические советы

• Выбирая ВА47-29 16А 4,5кА характеристика С, убедитесь, что ваша нагрузка не превышает 16 А в каждой фазе - иначе будет ложное срабатывание.
• Используйте проводники сечением 25 мм2 максимум - меньшие сечения можно, но не более - иначе контакт нагреется.
• При монтаже в щит с ограниченной глубиной - учтите, что глубина установки составляет 75 мм, и оставьте свободное пространство для проводов.
• Для защиты от несанкционированного доступа заказывайте заглушку отдельно - она не входит в базовый комплект.
• Проверяйте маркировку на корпусе после установки - убедитесь, что выбрана именно характеристика C, а не B или D.
• Групповая упаковка содержит 4 штуки на одну упаковку - экономично при закупке нескольких единиц.
