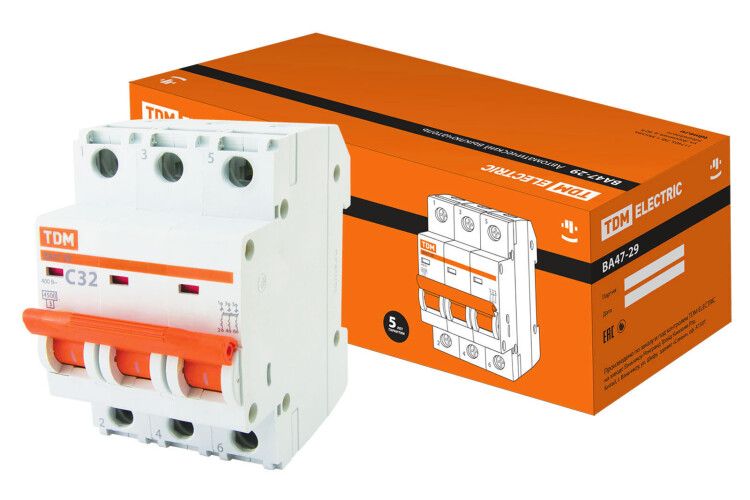

Выключатель автоматический ВА47-29 трехполюсной 32А 4,5кА характеристика С - SQ0206-0112 TDM

Автоматический выключатель ВА47-29 32А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство подходит для монтажа в щитках жилых и общественных зданий, обеспечивает надёжную работу при нагрузках до 32 А и имеет три защищённых полюса.

Назначение и область применения

Автоматический выключатель ВА47-29 32А 4,5кА характеристика С используется для защиты трёхфазных сетей переменного тока с напряжением до 400 В. Применяется в качестве вводного или группового автомата в распределительных щитах жилых домов, офисов, школ, магазинов и других объектов с умеренной нагрузкой. Подходит для защиты оборудования, такого как насосы, вентиляторы, освещение и малые силовые установки.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который автомат может пропускать без отключения.
• Номинальное напряжение: 400 В AC - работает в трёхфазной сети 380–400 В.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А.
• Характеристика срабатывания: C - отключается при токе 5–10 кратном от номинала; оптимальна для устройств с пусковыми токами (например, двигатели, светильники с ЭПРА).
• Количество полюсов: 3 - все три фазы защищаются одновременно, ноль не отключается автоматически, но может быть отключен совместно с фазами.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ на защищаемом оборудовании.
• Степень защиты IP20 - защита от доступа пальцами и твёрдыми предметами, но не от воды и пыли.
• Рабочая температура: от –40 C до +50 C - допустимый диапазон для установки в неотапливаемых помещениях.
• Ширина: 3 модуля (54 мм) - занимает три стандартных места в DIN-рейке.
• Глубина установки: 75 мм - требует достаточного внутреннего объёма щита.
• Сечение провода: 25 мм2 - позволяет подключать жёсткие медные провода этого сечения.
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ.
• Степень загрязнения: 3 - допустимо использование в условиях повышенной запылённости (например, мастерские, склады).

Совместимость и монтаж

Автоматический выключатель ВА47-29 32А 4,5кА характеристика С монтируется на DIN-рейку шириной 35 мм. Подходит для скрытого монтажа - устанавливается в стеновые шкафы и распределительные коробки заподлицо. Для подключения используются винтовые зажимы, рассчитанные на однопроволочные жёсткие провода сечением 25 мм2. Не рекомендуется использовать гибкие многожильные провода без наконечников. Ноль (N) можно отключить вместе с фазами, если он подключён через внешнее устройство - сам автомат не содержит отдельного полюса для N.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и IEC 60898. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Отключение происходит при превышении тока более чем в 5–10 раз от номинала, что предотвращает повреждение кабеля и оборудования. Класс токоограничения 3 обеспечивает минимальную тепловую и электромагнитную нагрузку на защищаемую сеть.

Преимущества

• Механический индикатор положения контактов - наглядно показывает, включён автомат или отключён, даже при плохом освещении.
• Высокая отключающая способность 4,5 кА - гарантирует безопасность в условиях возможных аварийных токов.
• Устойчивость к температурным колебаниям - работает в холодных и жарких помещениях.
• Совместимость с системами скрытого монтажа - легко интегрируется в готовые шкафы и ниши.
• Возможность дополнительной комплектации - можно установить дополнительные аксессуары (блокировки, расцепители, сигнализацию).

Ограничения применения

• Не предназначена для работы во влажных и открытых помещениях - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для защиты цепей с высокими пусковыми токами выше 10×Iн (например, крупные асинхронные двигатели) - требуется характеристика D.
• Нельзя применять в сетях постоянного тока - только для переменного тока 50 Гц.
• Номинальное напряжение изоляции указано как 0 В - это ошибка в спецификации, реальное значение не указано производителем, поэтому не следует использовать в высоковольтных системах свыше 400 В.

Примеры использования

• Вводный автомат в этажном щите многоквартирного дома.
• Защита группы розеток в торговом помещении с мощными приборами.
• Щит управления конвейерной линией с несколькими двигателями.
• Распределительный щит в административном здании для питания освещения и HVAC-систем.

Практические советы

• Выбирая автомат ВА47-29 32А 4,5кА характеристика С, проверьте соответствие сечения кабеля - используйте только провода 25 мм2 или меньше.
• При монтаже в плотно упакованных щитах учтите глубину 75 мм - не забудьте про место для проводов и соединений.
• Индикатор положения контакта удобен, но не заменяет тестирование мультиметром перед работой - всегда отключайте питание.
• Если нужна защита нулевого провода - используйте четырёхполюсный автомат или отдельный рубильник.
• Этот автомат не подходит для частных домов с однофазным вводом - лучше взять двухполюсный вариант.
