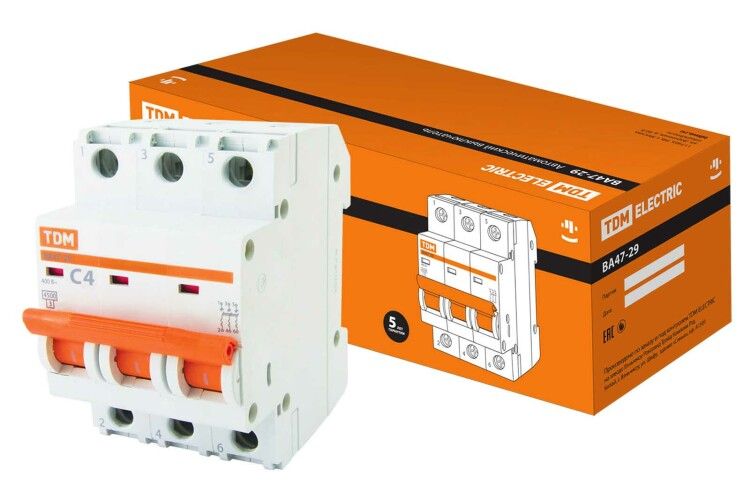

Выключатель автоматический ВА47-29 трехполюсной 4А 4,5кА характеристика С - SQ0206-0103 TDM

Автоматический выключатель ВА47-29 4А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах. Его компактная модульная конструкция и надёжная отключающая способность делают его подходящим решением для распределительных щитов в жилых и общественных зданиях.

Назначение и область применения

ВА47-29 4А 4,5кА характеристика С используется для оперативного включения и отключения трёхфазных электрических цепей. Он обеспечивает защиту от сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, школ, больниц и других объектов с трёхфазным питанием 400 В. Подходит для защиты силовых линий, оборудования и освещения.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на работу в сетях 380–400 В.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины при 230 В и 400 В.
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током, таких как двигатели, насосы, компрессоры.
• Количество полюсов: 3 - все три фазы защищаются одновременно; нейтраль может отключаться параллельно, но не защищается.
• Модульная ширина: 3 модуля (по 17,5 мм каждый) - занимает 52,5 мм места в щите.
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищён от пыли и воды.
• Рабочая температура: от –40 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях и на улице внутри щита.
• Сечение провода: 25 мм2 - позволяет подключить жёсткие медные провода крупного сечения.
• Класс токоограничения: 3 - быстрое гашение дуги снижает термическое воздействие на оборудование.
• Индикатор положения: механическая маркировка “I/O” показывает текущее состояние (включено/выключено).

Совместимость и монтаж

ВА47-29 4А 4,5кА характеристика С монтируется на DIN-рейку шириной 35 мм. Глубина установки - 75 мм, что соответствует стандартным корпусам щитов. Подходит для скрытого монтажа заподлицо. Клеммы обеспечивают двойное подключение: можно закрепить один проводник или два - это удобно при сборке шинных соединений. Для подключения используются только жёсткие однопроволочные провода сечением 25 мм2. Гибкие многожильные провода требуют использования наконечников.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и IEC 60898. Класс токоограничения 3 гарантирует минимальную энергию, проходящую через цепь при аварии. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Номинальное напряжение изоляции указано как 0 В - это означает, что данные по изоляции не сертифицированы отдельно, но устройство соответствует стандартам безопасности для класса 0 (не предназначено для защиты от перенапряжений).

Преимущества

• Улучшенная теплоотдача благодаря продуманной форме боковых стенок - снижает риск перегрева при длительной работе на пределе.
• Механический индикатор положения контактов - наглядно показывает состояние выключателя даже при закрытом щите.
• Возможность подключения двух проводов к одной клемме - упрощает сборку распределительных шин.
• Поддержка отключения нейтрали совместно с фазами - повышает безопасность при обслуживании.
• Заглушка для пломбировки (поставляется отдельно) - позволяет заблокировать доступ к рычагу управления, исключая несанкционированные действия.

Ограничения применения

• Не предназначен для защиты от утечек тока на землю - для этого требуется УЗО или дифференциальный автомат.
• IP20 - нельзя использовать во влажных, пыльных или открытых местах без дополнительной защиты корпуса.
• Номинальное напряжение изоляции не указано - не рекомендуется применять в условиях повышенных импульсных перенапряжений (например, рядом с мощными преобразователями).
• Поддерживается только жёсткий провод 25 мм2 - гибкие провода без наконечников не допускаются.
• Категория перенапряжения 0 - не защищает от скачков напряжения, такие как молнии или коммутационные импульсы.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения.
• Вводной автомат в щите многоэтажного дома, где питание распределяется по этажам.
• Щит управления конвейерной линией на заводе с трёхфазным питанием.
• Распределительный автомат для группы светильников и розеток в торговом помещении.

Практические советы

• Выбирая ВА47-29 4А 4,5кА характеристика С, проверьте соответствие сечения кабеля - он рассчитан только на 25 мм2. Более тонкие провода не обеспечат нужной механической прочности при затяжке.
• При монтаже в щитах с ограниченной глубиной учтите, что выключатель требует минимум 75 мм свободного пространства назад.
• Для защиты от несанкционированного вмешательства используйте отдельно поставляемую заглушку - она легко устанавливается поверх рычага.
• Если вам нужна защита от утечек - сочетайте этот автомат с УЗО, а не используйте его как самостоятельное решение.
• При замене старого автомата убедитесь, что новый имеет ту же характеристику C - другие типы (B, D) могут не сработать при пуске двигателей.
