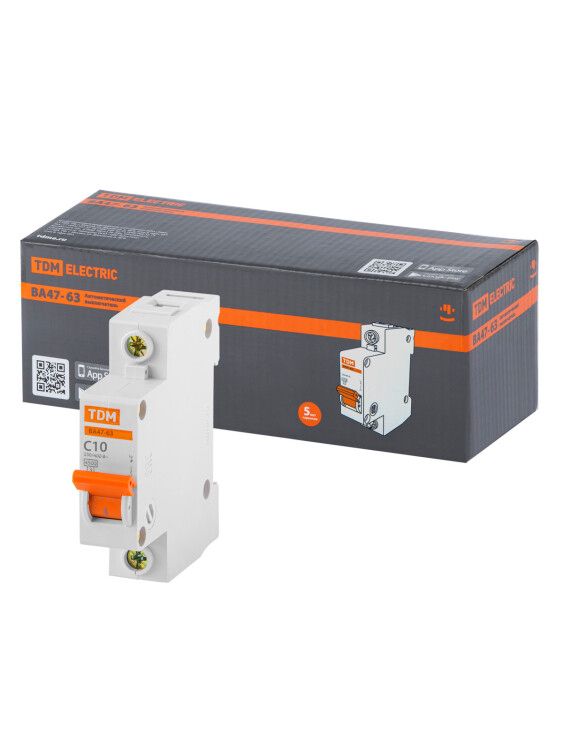

Выключатель автоматический ВА47-63 однополюсной 10А 4,5кА характеристика С - SQ0218-0002 TDM

Автоматический выключатель ВА47-63 10А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Устройство подходит для монтажа в щитках жилых домов, офисов и на объектах ЖКХ, обеспечивает надежную работу при нагрузке до 10 А и имеет компактную модульную форму.

Назначение и область применения

Выключатель ВА47-63 10А 4,5кА характеристика С используется для защиты бытовых и коммерческих электросетей переменного тока. Он применяется в распределительных щитах для защиты групп освещения, розеток, бытовой техники и других однополюсных потребителей. Подходит для установки в новых зданиях и при реконструкции старых электропроводок.

Технические характеристики

• Номинальный ток: 10 А - максимальная постоянная нагрузка, которую выключатель может выдерживать без срабатывания.
• Номинальное напряжение: 400 В - рассчитан на использование в сетях до 400 В переменного тока (например, 230/400 В трёхфазной сети).
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при значительном КЗ (коротком замыкании) в бытовой сети.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, малые двигатели.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды или пыли; подходит только для внутренней установки.
• Рабочий диапазон температур: от –40 C до +50 C - позволяет использовать устройство в неотапливаемых помещениях, на балконах или в подъездах.
• Ширина: 1 модуль (17,5 мм) - занимает минимальное место в щите.
• Глубина установки: 75 мм - требует достаточного места внутри распределительного щита.
• Поперечное сечение провода: до 25 мм2 - поддерживает подключение толстых медных жил, включая многожильные и одножильные провода.
• Частота: 50 Гц - соответствует стандартным условиям в России и странах СНГ.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения оборудования.

Совместимость и монтаж

Выключатель ВА47-63 10А 4,5кА характеристика С монтируется на DIN-рейку шириной 35 мм, типично используемую в современных распределительных щитах. Устройство подходит для скрытого монтажа (заподлицо) - его можно установить в стеновые ниши с последующей фиксацией лицевой панелью. Для подключения используются зажимы с винтовым креплением. Обязательно соблюдать полярность: фаза подключается на вход, ноль - на выход, хотя отключение нейтрального провода возможно совместно с фазным (по желанию схемы). Убедитесь, что посадочный диаметр клемм соответствует сечению провода до 25 мм2.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и IEC 60947-2. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Это снижает риск распространения пламени при аварии. Класс токоограничения 3 гарантирует быстрое отключение при высоких токах КЗ, минимизируя тепловое воздействие на проводку.

Преимущества

• Экономичное решение в серии ВА47-63 - оптимальный баланс цены и надёжности для массового применения.
• Универсальная характеристика C - хорошо сочетается с большинством бытовых приборов без ложных срабатываний.
• Поддержка отключения нейтрали - удобно при необходимости полного отключения цепи (например, для ремонта).
• Устойчивость к широкому диапазону температур - работает в холодных условиях, где другие устройства могут давать сбои.

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых местах - степень защиты IP20 исключает контакт с водой и пылью.
• Не подходит для защиты мощных двигателей с высоким пусковым током (например, компрессоров, сварочных аппаратов); для них требуется характеристика D.
• Однополюсная конструкция - нельзя применять в трехфазных системах без установки трёх отдельных выключателей.
• Не рекомендован для промышленных объектов с высокими импульсными нагрузками - здесь нужны выключатели класса IEC 60947-2 повышенной прочности.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отключение осветительных контуров в подъезде или на лестничной клетке.
• Щитовая защита в доме с электроплитой, бойлером и другими бытовыми приборами.
• Использование в щитах на дачах и в гаражах, где есть перепады температур зимой.

Практические советы

• Выбирая автомат ВА47-63 10А 4,5кА характеристика С, проверьте суммарную мощность всех подключённых приборов - она не должна превышать 2,3 кВт (при 230 В).
• При использовании многожильных проводов обязательно обжимайте их наконечниками перед затяжкой в клеммах - это предотвратит ослабление контакта.
• Не устанавливайте этот выключатель рядом с источниками тепла (батареями, нагревателями) - перегрев может вызвать преждевременное срабатывание.
• При замене старого автомата убедитесь, что новый также имеет 1 модуль и глубину 75 мм - иначе он не поместится в существующий щит.
• Для сложных схем с несколькими уровнями защиты (например, ввод+группа) лучше согласовать время срабатывания с вышестоящим автоматом - чтобы не было “ложных” отключений.
