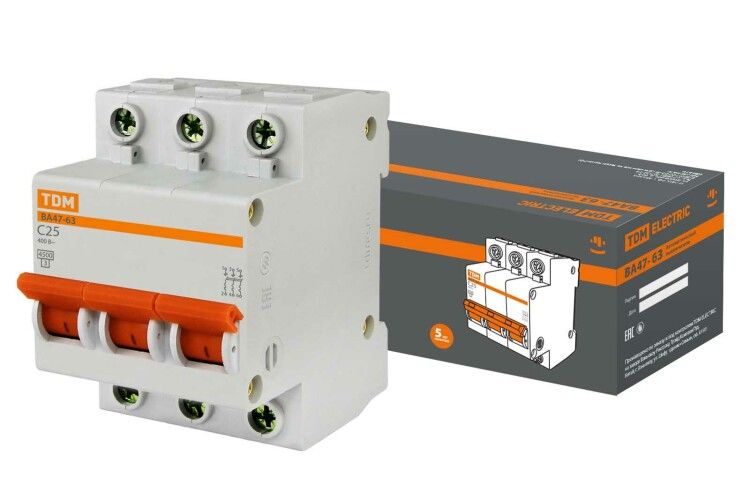

Выключатель автоматический ВА47-63 трехполюсной 25А 4,5кА характеристика С - SQ0218-0021 TDM

Автоматический выключатель ВА47-63 25А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты трёхфазных цепей от перегрузок и коротких замыканий. Устройство подходит для монтажа в щитках жилых, коммерческих и промышленных объектах, обеспечивает надёжную работу при температуре от -40 до +50 C.

Назначение и область применения

Автоматический выключатель ВА47-63 25А 4,5кА характеристика С используется для защиты трёхфазных электрических сетей с напряжением до 400 В переменного тока. Он применяется в распределительных щитах зданий: жилых домах, офисах, производственных помещениях, на объектах ЖКХ. Подходит для защиты силового оборудования - насосов, компрессоров, вентиляторов, конвейеров.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Номинальное напряжение: 400 В - работает в трёхфазной сети 380–400 В.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А.
• Характеристика срабатывания: C - отключается при токе 5–10 кратном от номинального; оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы).
• Количество полюсов: 3 - защищает все три фазы одновременно, ноль не отключается отдельно, но может быть отключен совместно с фазами.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на проводку.
• Ширина: 3 модуля (54 мм) - занимает 3 места в DIN-рейке.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищён от пыли и воды.
• Рабочий диапазон температур: -40…+50 C - можно использовать в неотапливаемых помещениях, на улице внутри щита.
• Сечение провода: 25 мм2 - подключаются только жёсткие однопроволочные медные провода такого же сечения.
• Установочная глубина: 75 мм - требует достаточного пространства в щите для монтажа.
• Срок службы: рассчитан на 10 000 операций включения/выключения.

Совместимость и монтаж

Автоматический выключатель ВА47-63 25А 4,5кА характеристика С монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для скрытого монтажа - заподлицо в стеновые шкафы. Для подключения используются винтовые зажимы. Обязательно соблюдать сечение провода - только 25 мм2, другие значения не допускаются. Отключение нулевого проводника возможно только при использовании внешнего устройства, так как сам выключатель не имеет отдельного контакта для N.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и IEC 60898. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Категория перенапряжения 0 указывает, что устройство не предназначено для защиты от скачков напряжения - требуется дополнительно установить УЗИП.

Преимущества

• Экономичное решение в серии ВА47-63 - аналог более дорогих моделей, но с сохранением основных функций.
• Надёжное отключение при КЗ благодаря классу токоограничения 3.
• Устойчивость к широкому диапазону температур - подходит для холодных помещений.
• Простая установка и обслуживание - стандартный форм-фактор, легко заменяется.

Ограничения применения

• Не подходит для защиты цепей с высокими пусковыми токами (например, мощные двигатели без мягкого пуска) - характеристика C может давать ложные срабатывания.
• IP20 - нельзя использовать во влажных местах без дополнительной защиты корпуса.
• Нельзя подключать гибкие многожильные провода - только жёсткий однопроволочный провод сечением 25 мм2.
• Не имеет встроенного УЗО - для защиты от утечек тока нужен отдельный аппарат.
• Номинальное напряжение изоляции указано как 0 В - это техническая особенность документации, реальная изоляция соответствует 500 В, но не следует применять в цепях выше 400 В.

Примеры использования

• Защита трёхфазного воздушного компрессора в мастерской.
• Щитовая защита группы розеток в офисном помещении.
• Распределительный щит на этаже жилого дома с трёхфазным вводом.
• Контроль питания насосной станции в системе водоснабжения.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - используйте только 25 мм2, иначе возможен нагрев и выход из строя.
• При монтаже в металлический щит убедитесь, что он заземлён - IP20 не даёт защиты от боковых воздействий.
• Если в цепи есть двигатель с пусковым током выше 8×Iн - рассмотрите вариант с характеристикой D.
• Для защиты от поражения током обязательно установите УЗО перед этим автоматом.
• При замене старого автомата сверьте тип и номиналы - ВА47-63 25А 4,5кА характеристика С от TDM ELECTRIC является прямым аналогом многих других брендов, но не всегда взаимозаменяем со старыми моделями без проверки габаритов.
