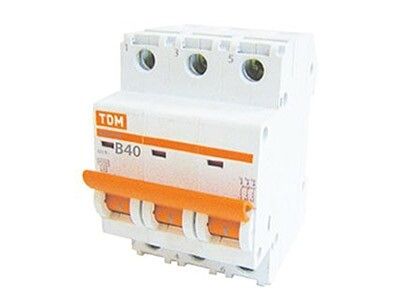

Выключатель автоматический ВА47-63 трехполюсной 40А 4,5кА характеристика С - SQ0218-0023 TDM

Автоматический выключатель ВА47-63 40А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Этот аппарат подходит для монтажа в щитках жилых домов, офисов и на стройплощадках.

Назначение и область применения

Выключатель ВА47-63 40А 4,5кА характеристика С используется для защиты трёхфазных силовых цепей с номинальным напряжением до 400 В. Он обеспечивает надёжную работу в условиях частых пусков оборудования - например, двигателей насосов, компрессоров, вентиляторов. Применяется в распределительных щитах жилищно-коммунального хозяйства, офисных зданиях, малых производственных помещениях и на строительных площадках.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Тип тока: переменный (AC), частота 50 Гц.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат.
• Количество полюсов: 3 - все три фазы защищаются одновременно.
• Отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы).
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на проводку.
• Ширина: 3 модуля (54 мм) - соответствует стандартной габаритной системе DIN-рейки.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды.
• Рабочая температура: от –40 C до +50 C - позволяет использовать в неотапливаемых помещениях и на улице внутри щитков.
• Глубина установки: 75 мм - требуемый запас места в щите для правильной установки.
• Сечение провода: 25 мм2 - допустимый максимум для жёстких однопроволочных медных проводов.
• Отключение нейтрального провода: возможно - при необходимости можно отключить N-провод совместно с фазными, но он не защищён автоматически.

Совместимость и монтаж

Выключатель ВА47-63 40А 4,5кА характеристика С монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для скрытого монтажа - устанавливается заподлицо в стеновые шкафы и распределительные щиты. Для подключения используются винтовые зажимы, обеспечивающие плотный контакт с проводниками сечением 25 мм2. Установка возможна как в новых, так и в реконструируемых электроустановках. Обратите внимание: нейтральный провод не имеет термомагнитной защиты - его отключение происходит лишь механически при срабатывании автомата.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и IEC 60898. Отключающая способность 4,5 кА проверена при напряжении 230 В и 400 В. Корпус изготовлен из самозатухающего пластика, что исключает распространение пламени при аварии. Класс токоограничения 3 обеспечивает повышенную безопасность при больших токах КЗ. Устройство не предназначено для работы в условиях класса загрязнения выше 3 - не используйте в местах с высокой запылённостью или влажностью вне щита.

Преимущества

• Экономичное решение в серии ВА47-63 - баланс цены и надёжности для массового применения.
• Универсальная характеристика “C” - хорошо сочетается с типичными нагрузками в быту и офисах.
• Полнополюсная защита - все три фазы отключаются одновременно, исключая опасные режимы работы с одной или двумя фазами.
• Высокий класс токоограничения - снижает риск повреждения кабеля и оборудования при КЗ.
• Устойчивость к экстремальным температурам - работает даже в холодных неотапливаемых помещениях.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц.
• Защита нейтрального провода отсутствует - если требуется защита N, необходимо применять четырёхполюсный автомат.
• IP20 - нельзя устанавливать в открытых местах, на улице или во влажных помещениях без корпуса щита.
• Нельзя использовать для защиты светодиодных светильников с активными источниками питания - они имеют высокий пусковой ток, который может вызывать ложные срабатывания.
• Номинальное напряжение изоляции указано как 0 В - это техническая особенность документации, реальное испытательное напряжение не указано, поэтому не следует применять в высоковольтных системах.

Примеры использования

• Щиток этажа в многоквартирном доме - защита трёхфазной группы розеток и кондиционеров.
• Распределительный щит на стройплощадке - питание бетономешалки, вибраторов, перфораторов.
• Офисный щит - защита серверной группы, принтеров, видеонаблюдения.
• Цеховая линия с двигателями - управление и защита трёхфазных асинхронных машин мощностью до ~11 кВт.

Практические советы

• Выбирая автомат ВА47-63 40А 4,5кА характеристика С, убедитесь, что суммарная мощность подключённых устройств не превышает 17,6 кВт (при 400 В и cosφ=0,8).
• Используйте только медные провода сечением 25 мм2 - алюминий не рекомендован из-за риска ослабления контакта.
• Перед монтажом проверьте глубину ниши в щите - минимум 75 мм, чтобы не задеть механизм при закрывании крышки.
• Если в цепи есть частотные преобразователи или ИБП - рассмотрите возможность перехода на более чувствительную характеристику B или D, либо выберите специализированный автомат.
• При замене старого автомата - совпадают ли габариты? ВА47-63 занимает 3 модуля, как и большинство аналогов, но проверьте расположение клемм.
