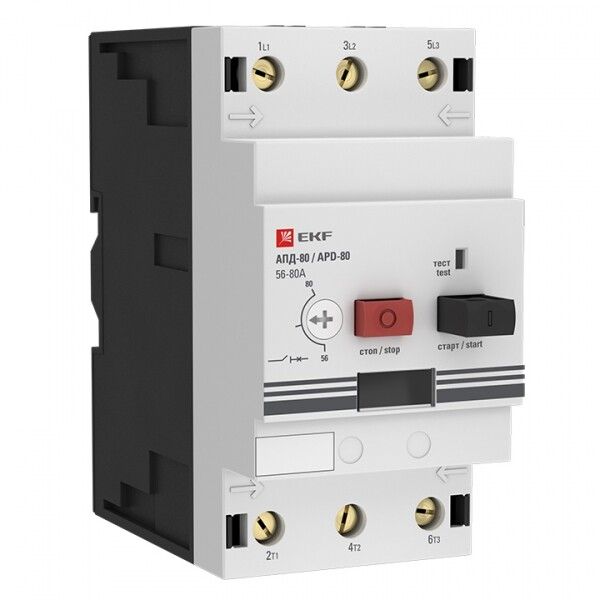

Выключатель автоматический для защиты двигателя АПД-80 16-25А EKF apd3-16-25

Автоматический выключатель для защиты двигателя АПД-80 16-25А от бренда EKF - это надёжное устройство серии PROxima, предназначенное для защиты трёхфазных асинхронных двигателей от перегрузки, обрыва фазы и короткого замыкания. Устройство рассчитано на работу в промышленной среде и монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель для защиты двигателя АПД-80 16-25А используется для коммутации и защиты трёхфазных электродвигателей в промышленных системах. Подходит для оборудования с номинальной мощностью до 11 кВт при напряжении 400–600 В. Применяется на станках, конвейерах, насосах, компрессорах и других устройствах, где требуется стабильная защита от аварийных режимов работы.

Технические характеристики

• Номинальный ток: 16–25 А - можно настроить в этом диапазоне под конкретную нагрузку двигателя
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400–600 В - совместим с сетями 380/400 В и выше
• Номинальная отключающая способность: 100 кА - способен безопасно отключать сверхтоки при серьёзных КЗ
• Диапазон регулировки срабатывания при КЗ: 208–325 А - автоматически реагирует на высокие токи короткого замыкания
• Система расцепления: термомагнитная - сочетание тепловой защиты от перегрузки и магнитной от КЗ
• Чувствительность к обрыву фазы: да - отключает двигатель при потере одной из фаз
• Номинальная коммутируемая мощность AC-3: 11 кВт - соответствует классической нагрузке для двигателей
• Род тока: переменный (AC), 50 Гц
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 C до +55 C, подходит для неотапливаемых помещений
• Способ монтажа: на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 35 мм2
• Тип элемента управления: кнопка нажимная - для ручного включения/выключения
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Автоматический выключатель для защиты двигателя АПД-80 16-25А устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, допускающие провода сечением до 35 мм2. Обязательно соблюдать правильную последовательность подвода фаз - вход с верхней стороны, выход с нижней. Монтаж возможен в щитах с достаточным свободным пространством для теплоотвода. Устройство не требует специальных инструментов для установки, но рекомендуется использовать момент затяжки, указанный в руководстве производителя.

Безопасность и стандарты

Автоматический выключатель для защиты двигателя АПД-80 16-25А соответствует требованиям ГОСТ Р 50030.2-99 и международному стандарту МЭК 60947-2. Сертифицирован для использования в промышленных условиях. Защита от перегрева и обрыва фазы снижает риск повреждения двигателя. IP20 обеспечивает базовую защиту от случайного контакта, но не защищает от внешних воздействий - не применяйте в сырых или запылённых местах без дополнительной оболочки.

Преимущества

• Термомагнитная система расцепления обеспечивает точное срабатывание как при длительной перегрузке, так и при внезапном КЗ
• Регулируемый порог защиты от перегрузки (16–25 А) позволяет точно адаптировать устройство под конкретный двигатель
• Функция обнаружения обрыва фазы предотвращает перегрев и выход из строя двигателя при работе на двух фазах
• Высокая отключающая способность (100 кА) гарантирует безопасность даже при крупных авариях в сети
• Долгий срок службы и 84 месяца гарантии подтверждают надёжность конструкции

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - нельзя устанавливать вне закрытых щитов
• Подходит только для переменного тока 50 Гц - не работает в сетях постоянного тока или с частотой 60 Гц
• Не имеет функции дистанционного управления - управление только через кнопку на корпусе
• Не поддерживает модульные дополнения (например, AUX-контакты, блокировки) - ограниченная расширяемость

Примеры использования

• Защита двигателя насоса 7,5 кВт в системе водоснабжения
• Коммутация и защита конвейерного привода 11 кВт на пищевом производстве
• Управление вентилятором 5,5 кВт в вентиляционной шахте
• Использование в составе пускателей с магнитными контактами для управления асинхронными двигателями

Практические советы

• Настройку тока защиты от перегрузки выполняйте в соответствии с паспортным током двигателя - не превышайте его более чем на 10%
• Проверьте соответствие сечения кабеля (до 35 мм2) и момента затяжки винтов перед первым включением
• При использовании в холодных помещениях (ниже -20 C) дайте устройству прогреться перед первой коммутацией
• Не используйте АПД-80 16-25А как основной рубильник - он не предназначен для частых операций включения/выключения под нагрузкой
• При наличии нескольких двигателей одинаковой мощности - выбирайте модели с одинаковым диапазоном настройки для унификации обслуживания
