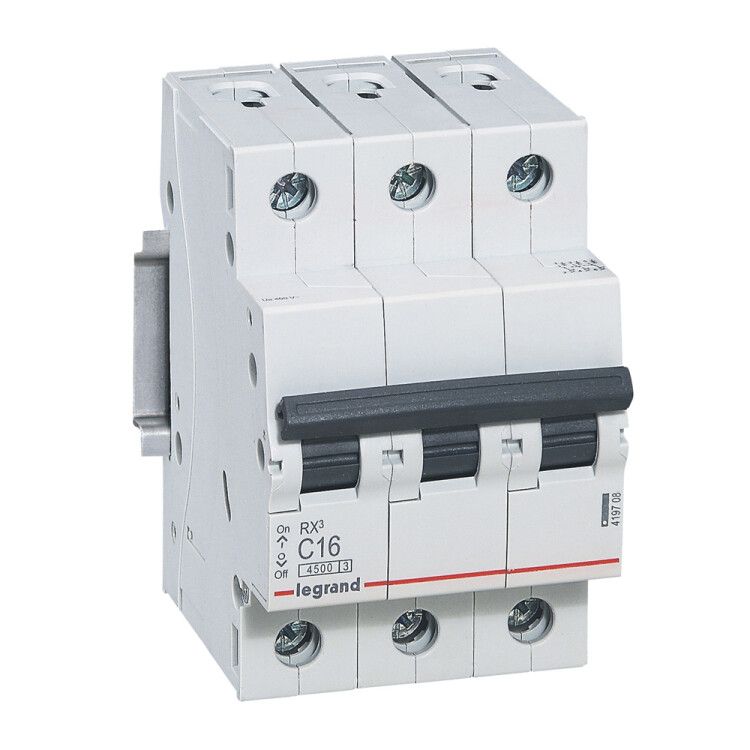

Выключатель автоматический трехполюсный RX3 4500 16А C 4,5кА | 419708 Legrand

Автоматический выключатель трехполюсный RX3 16 А (C) 4,5 кА от Legrand - надежное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах бытовых и промышленных объектов. Артикул 419708 соответствует серии RX3, известной устойчивостью к нагрузкам и долговечностью.

Назначение и область применения

Автоматический выключатель трехполюсный RX3 16 А (C) 4,5 кА предназначен для защиты трёхфазных сетей переменного тока. Он автоматически отключает питание при превышении допустимого тока или возникновении короткого замыкания, предотвращая повреждение оборудования и риск возгорания.

Область применения: жилые дома, офисы, малые производства, мастерские, системы освещения, насосы, компрессоры, конвейеры. Устройство подходит для установки в щитах с доступом обслуживающего персонала.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, светильники, нагреватели).
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан выключатель.
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип тока: AC - работает только с переменным током 50–60 Гц.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным высоковольтным импульсам (например, от молний).
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли; подходит только для внутренней установки.
• Модульная ширина: 3 модуля - занимает 54 мм по ширине на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 44 мм - минимальное расстояние от лицевой панели до задней стенки щита.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения.
• Класс токоограничения: 3 - быстродействующий выключатель, снижающий энергию КЗ до минимума.
• Рабочая температура: от 0 C - не рекомендуется использование ниже этой отметки.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью.
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли и временной влаги (не для сырых помещений).
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на аппараты низковольтного управления.

Совместимость и монтаж

Выключатель устанавливается на стандартную DIN-рейку типа TS35. Крепление осуществляется защелкиванием - никаких болтов не требуется. Для подключения проводов используются винтовые зажимы, затягиваются обычной плоской или крестовой отверткой.

Подключение: входные и выходные клеммы расположены сверху и снизу каждого полюса. Все три полюса механически связаны - при срабатывании одного отключаются сразу все. Нельзя использовать для однофазных цепей без полной нагрузки всех полюсов - это нарушит баланс и снизит надежность.

Безопасность и стандарты

Автоматический выключатель RX3 16 А (C) 4,5 кА сертифицирован по МЭК 60947-2 и соответствует требованиям безопасности для электроустановок. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск повреждения кабелей и контактов. Прочный термостойкий корпус предотвращает распространение горения при аварии.

Преимущества

• Надежное срабатывание даже при длительных перегрузках благодаря точной тепловой характеристике C.
• Фиксация на DIN-рейке позволяет быстро заменить устройство без демонтажа всей группы.
• Яркая и стойкая маркировка тока и категории срабатывания - легко идентифицируется в щите.
• Компактные габариты (3 модуля) экономят место в распределительном щите.
• Срок службы более 10 000 операций включения/выключения - подходит для частого использования.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в неотапливаемых помещениях - степень защиты IP20 не защищает от влаги.
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50–60 Гц.
• Работает только при температуре выше 0 C - в зимних условиях без отопления требует дополнительного обогрева щита.
• Нельзя использовать для защиты мощных двигателей с очень высоким пусковым током (>7×Iн) - лучше выбрать характеристику D.
• Не предназначен для частого ручного включения/отключения - это сокращает срок службы механизма.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 3 кВт.
• Щит освещения в производственном цеху с несколькими группами ламп.
• Распределительный щит небольшого кафе с тремя фазными нагрузками: плиты, холодильники, вентиляция.
• Автоматизация насосной станции в системе водоснабжения.

Практические советы

• Выбирая автомат, проверьте, что сечение кабеля не превышает 25 мм2 - иначе контакт будет греться.
• При монтаже в щит с ограниченной глубиной учтите, что RX3 требует минимум 44 мм свободного пространства за рейкой.
• На каждую линию наносите этикетку с номером - это ускорит поиск неисправности.
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока на землю. Для этого нужен отдельный дифференциальный автомат или УЗО + автомат.
• Проверяйте температуру корпуса после первых часов работы - если он слишком горячий, возможно, превышен ток или плохой контакт.
