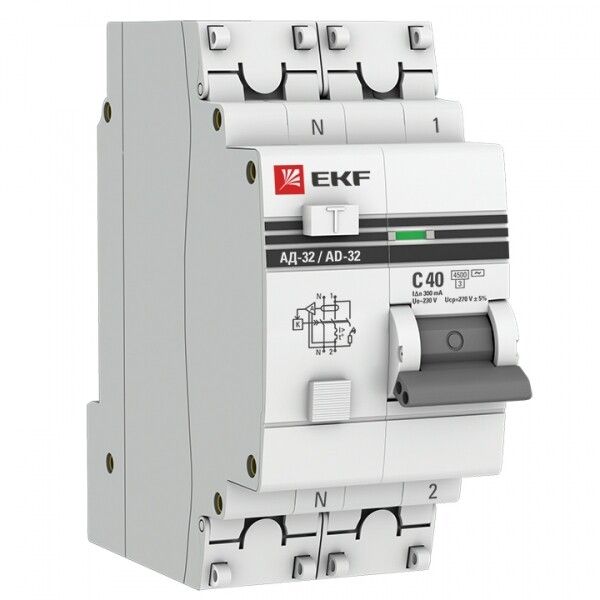

Выключатель автоматический дифференциального тока 2п (1P+N) C 40А 300мА тип AC 4.5кА АД-32 защита 270В электрон. PROxima EKF DA32-40-300-pro

Автоматический выключатель дифференциального тока АД-32 от EKF - комбинированное устройство, совмещающее защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов. Артикул da32-40-300-pro соответствует серии PROxima.

Назначение и область применения

АД-32 предназначен для защиты электрических цепей от опасных последствий утечки тока (например, при прикосновении к токоведущим частям) и от перегрузок или коротких замыканий. Устройство работает в однофазных сетях 230 В, 50 Гц. Применяется в бытовых и промышленных системах: кухонные зоны, ванные комнаты, станки, освещение, конвейеры, где требуется высокая степень защиты людей и оборудования.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может длительно пропускать без срабатывания.
• Дифференциальный ток: 300 мА (0,3 А) - порог чувствительности к утечке тока; сработает при превышении этого значения.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых и большинства промышленных применений).
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, обеспечивает безопасную изоляцию цепи.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные лампы, трансформаторы).
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Сечение проводника: 0–25 мм2 - позволяет подключать медные провода любого стандарта, используемого в жилых и промышленных сетях.
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на проводку.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли; требует установки внутри закрытого щита.
• Рабочая температура: –40…+50 C - допустимый диапазон для холодных и жарких помещений, включая неотапливаемые зоны.
• Потери мощности: 4,5 Вт - энергопотребление самого аппарата при работе, минимально и не влияет на эффективность системы.
• Модульная ширина: 2 модуля - занимает стандартное место в щите, легко сочетается с другими автоматами.
• Глубина монтажа: 46 мм - необходимый запас места за DIN-рейкой для правильной установки и вентиляции.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в помещениях с повышенной влажностью (не на улице!).

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке - патентованная система фиксации обеспечивает прочное крепление даже при вибрациях. Подключение проводов осуществляется через комбинированные зажимы из посеребренной меди и анодированной стали: они обеспечивают надежный контакт, предотвращают окисление и позволяют затягивать провода без повреждения жил. Максимальное сечение - 25 мм2, что покрывает все распространённые варианты. Нейтраль (N) обязательно подключается - устройство контролирует ток на обоих проводах. Отдельно стоит отметить: нельзя использовать этот автомат вместо обычного УЗО + автомата, так как он уже объединяет обе функции.

Безопасность и стандарты

АД-32 соответствует требованиям ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие международным нормам безопасности. Устройство имеет класс перенапряжения III - предназначено для установки в местах, подверженных значительным переходным процессам (например, рядом с силовым оборудованием). Электронная плата защищена от импульсных помех и перенапряжений, что особенно важно в условиях нестабильной сети. Сертифицирован для эксплуатации в помещениях со степенью загрязнения 3 - то есть там, где возможно попадание пыли, влаги и других загрязнителей, но не в условиях постоянного воздействия жидкости.

Преимущества

• Двухпозиционный зажим на DIN-рейке - исключает случайное выпадение при вибрации или при демонтаже соседних устройств.
• Прозрачная вставка над индикатором - позволяет визуально проверить состояние контактов без вскрытия крышки, повышает безопасность при обслуживании.
• Пломбируемые панели - дают возможность заблокировать доступ к клеммам после монтажа, предотвращая несанкционированные изменения.
• По серебренные зажимы - увеличивают долговечность контактов, снижают нагрев и риск возгорания.
• Электронная начинка - более точная работа при малых утечках, чем у механических аналогов, и выше устойчивость к внешним помехам.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока типа AC.
• Не предназначен для открытой установки - IP20 требует герметичного щита, недопустимо использование на улице или во влажных зонах без защиты.
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, большие компрессоры, мощные сварочные аппараты); для них лучше выбрать характеристику D.
• Не заменяет основной вводный автомат - используется как дополнительная защита на ответвлениях.
• Не подходит для цепей с частотой отличной от 50 Гц - например, в некоторых специализированных промышленных системах.

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне - предотвращает удар током при пробое бытовой техники.
• Подключение группы светильников в подвале или гараже - защищает от утечек при старой изоляции проводки.
• Щитовая группа для станков с двигателями - сочетает защиту от перегрузки и утечки, когда оборудование находится в условиях пыли и влажности.
• Объекты с нестабильной сетью - например, деревянные дома, старые здания, где часто происходят скачки напряжения.

Практические советы

• Перед установкой проверьте, чтобы нулевой провод был правильно подключен - неверное подсоединение N может сделать устройство бесполезным.
• Используйте тестовую кнопку «T» ежемесячно - она имитирует утечку и проверяет работоспособность механизма.
• При замене старого УЗО+автомата на один АД-32 - учтите, что новый займёт всего 2 модуля, экономя место в щите.
• Не затягивайте зажимы слишком сильно - это может повредить мягкую медную жилу. Достаточно плотного контакта без усилия.
• Если в щите много таких устройств - соблюдайте шаг между ними минимум 5 мм для лучшего теплоотведения.
• АД-32 можно использовать в составе проектного ассортимента - рекомендован EKF для комплексных решений, что упрощает подбор и сервис.
