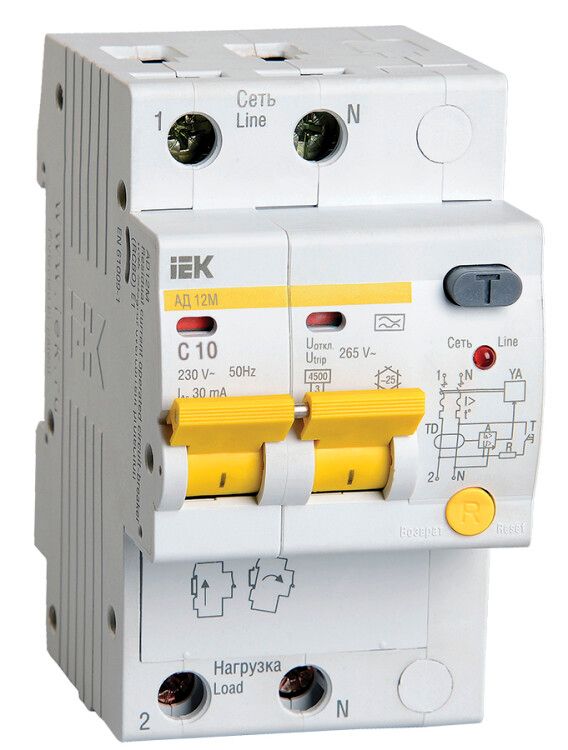

Выключатель автоматический дифференциального тока 2п C 10А 30мА тип A 4.5кА АД-12М KARAT IEK MAD12-2-010-C-030

Автоматический выключатель дифференциального тока АД-12М от IEK - устройство для защиты человека от удара током, предотвращения пожаров и отключения при перегрузках или КЗ. Подходит для установки на DIN-рейку в промышленных распределительных щитах. Артикул mad12-2-010-c-030 соответствует модели АД-12М.

Назначение и область применения

АД-12М защищает людей от поражения электрическим током при случайном контакте с токоведущими частями. Также предотвращает возгорание из-за утечек тока через поврежденную изоляцию. Устройство сочетает функции дифференциальной защиты (30 мА) и автоматического выключателя с характеристикой C - то есть защищает от перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах цехов, складов, насосных станций. Работает в сетях переменного тока 230 В, 50 Гц.

Технические характеристики

• Номинальный ток: 10 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам даже малых значений, безопасен для человека
• Тип дифференциального тока: A - реагирует на переменный и импульсный постоянный ток утечки (например, от частотных преобразователей)
• Номинальная отключающая способность: 4,5 кА - способен отключить мощное КЗ
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Напряжение: 230 В, частота: 50 Гц
• Род тока: переменный (AC)
• Ширина модуля: 3 модуля (54 мм)
• Глубина монтажа: 72,5 мм - требует достаточного места в щите
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать толстые жилы
• Степень защиты: IP20 - защита от прикосновения, но не от пыли и влаги; применяется внутри закрытых щитов
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +40C, допустима повышенная влажность
• Срок службы: 15 лет
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании
• Индикация: LED-индикатор включённого состояния и механический индикатор срабатывания по дифтоку
• Нормативные документы: ГОСТ Р 51326.1, ГОСТ Р 51326.2.1, ТУ 3422-033-18461115-2010

Совместимость и монтаж

АД-12М монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм2. Устройство совместимо с другими элементами серии KARAT от IEK. Разрешено одновременное подключение двух проводников - гибкого и жесткого - в один зажим, что удобно при сборке шинных систем. Нейтраль коммутируется, поэтому при срабатывании полностью отключается цепь. Монтаж возможен только в сухих помещениях, где степень загрязнения не выше 2.

Безопасность и стандарты

АД-12М соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1 - основным нормам для устройств защитного отключения (УЗО). Дифференциальный ток 30 мА обеспечивает защиту жизни человека согласно международной практике. Индикация срабатывания позволяет быстро определить причину отключения. Устройство сохраняет работоспособность при падении напряжения до 50 В - важно при нестабильных сетях. Отключение происходит быстрее 40 мс при достижении порога утечки.

Преимущества

• Объединяет два типа защиты - дифференциальную (30 мА) и от сверхтоков (характеристика C) - в одном корпусе
• Защита каждого полюса от перегрузки и КЗ - надежнее, чем в устройствах с одной защитой
• Поддержка импульсного тока утечки (тип A) - идеально для оборудования с частотными преобразователями
• LED-индикатор показывает, что устройство включено - исключает ошибки при проверке
• Возможность двойного подключения в одном зажиме - экономит место и время при монтаже
• Высокая отключающая способность (4,5 кА) - подходит для промышленных сетей с большими токами КЗ

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - IP20 не защищает от воды и пыли
• Не работает при напряжении ниже 50 В - при глубоком проседании сети может не отключить КЗ
• Тип A не защищает от постоянного тока утечки - для таких задач нужны тип B
• Не рекомендуется для бытовых квартир - лучше использовать более компактные и дешевые аналоги с типом AC
• Не подходит для цепей с постоянным током - только переменный (AC)

Примеры использования

• Щит управления станком с ЧПУ - защита от утечек через изоляцию двигателя и от скачков тока при запуске
• Распределительный щит цехового конвейера - отключение при пробое изоляции и перегрузке
• Система освещения на складе с LED-светильниками и драйверами - тип A реагирует на импульсы от драйверов
• Помещение с насосной группой - защита от попадания влаги в клеммы и от КЗ при старте двигателей

Практические советы

• Проверьте посадочный диаметр кабеля - максимальное сечение 35 мм2, не используйте жилы больше
• При монтаже соблюдайте полярность: L и N должны быть подключены точно по меткам на корпусе
• После установки обязательно протестируйте кнопкой “T” - она имитирует утечку и проверяет работоспособность
• Не устанавливайте рядом с источниками тепла - температура выше +40C снижает срок службы
• Для сложных систем с несколькими УЗО - используйте координацию по времени, чтобы избежать ложных срабатываний
• АД-12М можно применять вместо пары “автомат + УЗО”, но цена выше - выбирайте, когда важна компактность и надежность
