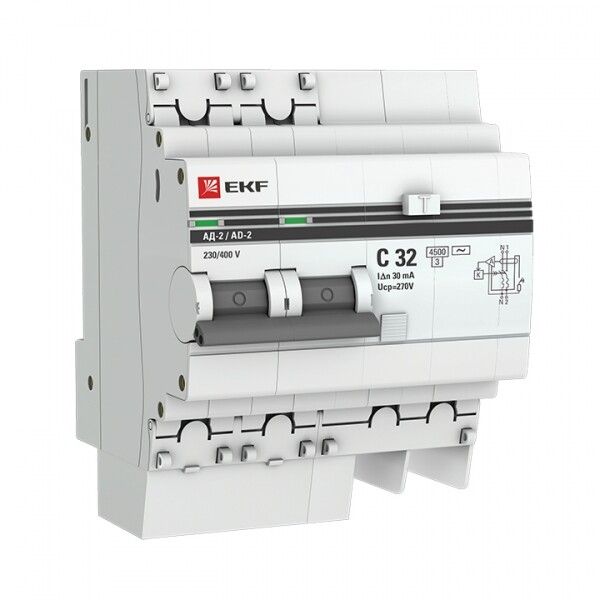

Выключатель автоматический дифференциального тока АД-2 2п 32А C 30мА тип AC (4 мод.) PROxima (электронный) | DA2-32-30-pro EKF

Автоматический выключатель дифференциального тока EKF PROxima с артикулом da2-32-30-pro - это комбинированный защитный аппарат, объединяющий функции УЗО и автомата. Он предназначен для защиты людей от поражения током и предотвращения возгораний в бытовых и промышленных сетях переменного тока. Номинальный ток 32 А и чувствительность 30 мА делают его подходящим решением для групповой защиты розеточных цепей.

Назначение и область применения

Дифференциальный автомат da2-32-30-pro защищает электросеть от двух видов опасностей: тока утечки (например, при повреждении изоляции или контакте человека с токоведущими частями) и сверхтоков (перегрузка или короткое замыкание). Применяется в жилых домах, офисах, производственных помещениях - особенно там, где есть повышенная влажность или риск поражения током: кухни, ванные комнаты, мастерские, насосные станции, конвейеры.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать нагрузку до 7,4 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - обеспечивает защиту от поражения электрическим током
• Тип срабатывания по диф.току: AC - реагирует на переменный ток утечки (стандартно для бытовых сетей)
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, компрессоры, люминесцентные светильники)
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ с током до 4500 А
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Количество модулей: 4 - занимает 4 стандартных места на DIN-рейке
• Номинальное напряжение: 230 В / 50 Гц - для однофазных сетей
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутри аппарата
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Потери мощности: 4,5 Вт - минимальные тепловые потери при работе
• Рабочая температура: от -25C до +50C - подходит для холодных помещений и нагреваемых шкафов
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; требует установки в закрытый щит
• Класс токоограничения: 3 - самый быстрый класс отключения при КЗ, снижает энергию пробоя
• Способ монтажа: DIN-рейка - совместим со всеми стандартными распределительными щитами
• Отключение нейтрали: да - при срабатывании полностью размыкает и фазу, и ноль
• Поперечное сечение провода: 0–25 мм2 - подходит для медных проводов всех распространённых сечений

Совместимость и монтаж

Da2-32-30-pro устанавливается на DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 46 мм. Подходит для скрытого монтажа - можно использовать в стеновых нишах. Обязательно соблюдайте полярность: входные клеммы помечены L/N, выходные - T/L. Отключение нейтрали исключает возможность сохранения потенциала на оборудовании после срабатывания. Не допускается подключение к трёхфазным системам или постоянному току.

Безопасность и стандарты

Дифференциальный автомат соответствует ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006). Соответствует требованиям безопасности для оборудования категории перенапряжения III и степени загрязнения 3 - что означает устойчивость к пыли, влаге и загрязнениям в условиях промышленного объекта. Серия AД-2 pro прошла сертификацию в рамках системы EKF PROxima, обеспечивающей соответствие международным нормам качества.

Преимущества

• Объединяет два защитных функционала (УЗО + автомат) в одном корпусе - экономит место в щите
• Отключение нейтрали повышает безопасность при обслуживании
• Класс токоограничения 3 минимизирует повреждения при КЗ
• Работает при низких температурах - подходит для неотапливаемых помещений
• Встроенные механизмы обеспечивают надёжное механическое отключение даже при слабом контакте

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного (AC)
• Не защищает от импульсных перенапряжений (молнии, скачки от других потребителей); для этого нужен отдельный SPD
• IP20 не допускает установку вне закрытого щита - нельзя монтировать на открытую стену или во влажных местах без защиты
• Тип AC не реагирует на постоянные токи утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами с высоким уровнем пульсаций
• Не рекомендован для цепей с очень длинными кабелями (>100 м) - возможны ложные срабатывания из-за емкостных токов утечки

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щитовая защита бойлера, стиральной машины, духового шкафа
• Автоматическая защита насоса для полива или канализационного насоса
• Групповое отключение конвейерной линии с асинхронным двигателем
• Щит в гараже с точечной сваркой, болгаркой, электроинструментом

Практические советы

• Проверяйте посадочные размеры перед покупкой: 4 модуля = 72 мм ширины, глубина 46 мм - убедитесь, что в вашем щите хватает места
• При подключении используйте провода сечением 1,5–4 мм2 для розеток, 6–10 мм2 для мощных приборов - не превышайте 25 мм2
• Тестируйте кнопку “T” один раз в месяц - она проверяет работоспособность дифференциального элемента
• Если в цепи есть современная техника с импульсными источниками питания (LED, ИБП, компьютеры), рассмотрите вариант с типом A вместо AC - он более универсален
• Для многоэтажных зданий или крупных объектов выбирайте селективные модели (AД-2S) - они позволяют избежать массового отключения при локальной неисправности
