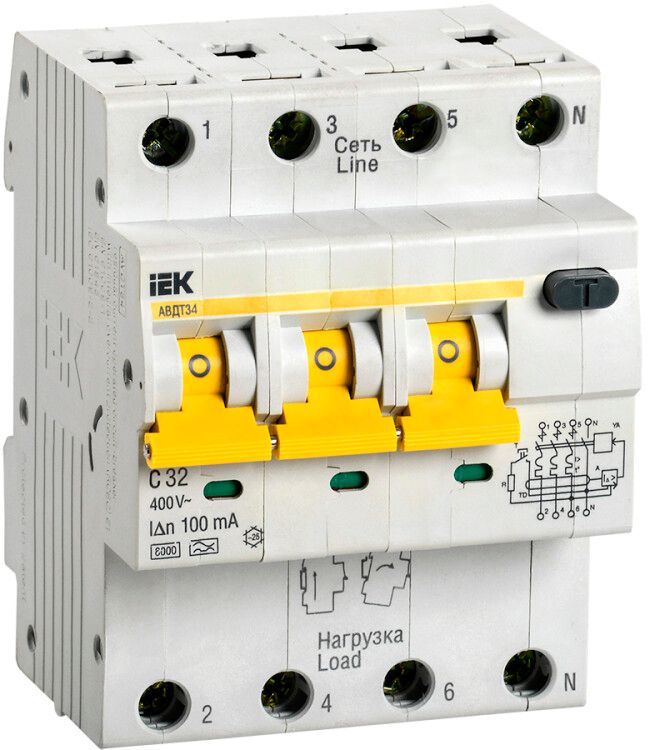

Выключатель автоматический дифференциального тока 4п (3P+N) C 32А 100мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-032-C-100

Автоматический выключатель дифференциального тока АВДТ-34 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной защиты от перегрузок и коротких замыканий в трёхфазных сетях 400 В. Устройство сочетает функции дифференциальной защиты и автоматического выключателя типа C, имеет четырёхполюсную конструкцию с нейтралью и рассчитано на длительную работу в промышленных условиях.

Назначение и область применения

АВДТ-34 используется в промышленных электросетях для защиты от:

• поражения электрическим током при пробое изоляции;
• возгораний, вызванных утечками тока на землю;
• перегрузок и коротких замыканий в цепях 380/220 В.

Подходит для установки в распределительных щитах производственных объектов, на вводе в цеха, на участках с высокой плотностью оборудования - например, на станках, конвейерах, насосных группах. Применяется там, где требуется одновременная защита всех фаз и нейтрали.

Технические характеристики

• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (подходит для современного оборудования с преобразователями частоты).
• Номинальный ток: 32 А - максимальный рабочий ток, при котором устройство сохраняет стабильность.
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при превышении этого значения, защищая от косвенного прикосновения.
• Количество полюсов: 4 (3P+N) - защита трёх фаз и нейтрали, исключает риск перекоса фаз.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Характеристика срабатывания: C - оптимальна для промышленных нагрузок с умеренным пусковым током (электродвигатели, освещение, нагреватели).
• Номинальное напряжение: 400 В - для трёхфазных систем 380 В.
• Модульная ширина: 4 модуля - занимает 72 мм по глубине, совместим с DIN-рейкой стандартной ширины.
• Максимальное сечение кабеля: до 25 мм2 - поддерживает подключение мощных медных жил.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, допустима повышенная влажность в помещениях.
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2 - соответствует требованиям российских стандартов безопасности.

Совместимость и монтаж

АВДТ-34 монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 72 мм. Подключение выполняется согласно схеме на корпусе: входные клеммы сверху, выходные - снизу. Нейтраль подключается к отдельному зажиму, помеченному символом N. На клеммах есть насечки - они обеспечивают более надёжный контакт и снижают нагрев.

Не рекомендуется использовать в открытых щитах, на улице или во влажных средах - степень защиты IP20 не предусматривает защиту от воды и пыли. Обязательно соблюдайте полярность при подключении нейтрали - она должна проходить через аппарат, чтобы обеспечить корректную работу дифзащиты.

Безопасность и стандарты

АВДТ-34 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют безопасность устройств дифференциального тока. Отличительная особенность - схема работы контактов: нейтраль замыкается первой и отключается последней, что предотвращает возникновение перекоса фаз при коммутации. Это особенно важно для чувствительного оборудования, работающего от трёхфазного питания.

Преимущества

• Комбинированные функции: защита от утечек, перегрузок и КЗ в одном устройстве - экономит место в щите.
• Индикатор положения контактов - визуально показывает, включен ли автомат или он отключился из-за утечки.
• Эргономичная кнопка TEST - легко проверить работоспособность без специнструментов.
• Насечки на клеммах - снижают тепловые потери и усиливают механическую связь с проводом.
• Специально спроектированная нейтральная часть - минимизирует риски перекоса фаз.

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги и пыли.
• Не подходит для сетей с постоянным током - только для 50 Гц переменного тока.
• Не рекомендуется для бытовых помещений с дифференциальным током 30 мА - здесь нужна более высокая чувствительность.
• Не следует использовать в местах с частыми скачками напряжения выше 400 В - возможны ложные срабатывания.
• Требуется точное соответствие сечения кабеля - использование провода больше 25 мм2 может привести к перегреву клемм.

Примеры использования

• Вводной автомат в промышленном щите цеха с несколькими станками.
• Защита группы оборудования на конвейере с частотными преобразователями (тип тока A идеален для таких нагрузок).
• Щит управления насосной станцией с трёхфазными двигателями.
• Распределительный щит на складском комплексе с освещением и нагревателями.

Практические советы

• Перед первым запуском обязательно нажмите кнопку TEST - если автомат не отключится, проверьте правильность подключения нейтрали.
• При монтаже используйте кабель с сечением не более 25 мм2 - большие жилы нельзя затянуть в клеммы без риска повреждения.
• Убедитесь, что нейтраль проходит именно через АВДТ-34, а не обходит его - иначе защита не будет работать.
• Проверяйте состояние аппарата раз в месяц - тестирование не занимает времени, но гарантирует готовность к аварии.
• При замене старого автомата - убедитесь, что новый АВДТ-34 имеет ту же характеристику (C) и номинальный ток (32 А), иначе возможны ложные срабатывания или недостаточная защита.
