Выключатель автоматический 40А 10кА OptiMat E100L040 УХЛ3 КЭАЗ 100004

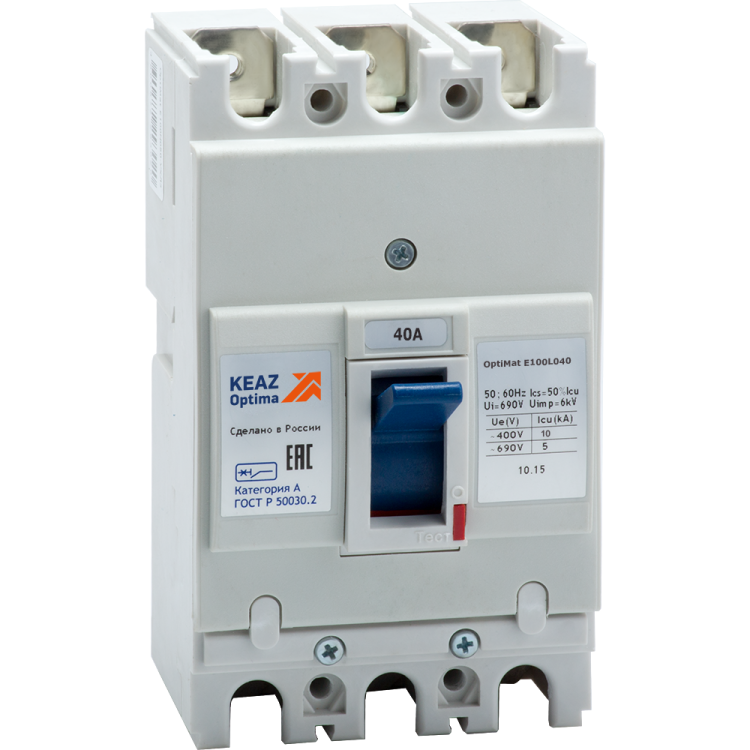

Автоматический выключатель OptiMat E100L040 от КЭАЗ - трёхполюсное устройство с номинальным током 40 А и отключающей способностью 10 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в системах электроснабжения зданий, промышленного оборудования и инфраструктурных объектах. Выключатель OptiMat E100L040 выполнен в литом корпусе, обеспечивает надёжную работу при широком диапазоне температур и легко монтируется на DIN-рейку.

Назначение и область применения

OptiMat E100L040 используется для защиты электрических сетей переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в щитах жилых домов, офисов, производственных цехов, насосных станций и других объектов с нагрузкой до 40 А на фазу. Номинальное напряжение 690 В позволяет использовать его в промышленных сетях 400–690 В. Климатическое исполнение УХЛ3 гарантирует работоспособность в условиях повышенной влажности и низких температур - от -60 C до +40 C.

Технические характеристики

• Номинальный ток: 40 А
• Номинальная отключающая способность: 10 кА при 400 В AC
• Количество полюсов: 3
• Номинальное напряжение: 690 В AC
• Род тока: Переменный (AC), 50/60 Гц
• Тип расцепителя: Электромагнитный (с уставкой 400 А) и тепловой
• Диапазон регулировки срабатывания короткого замыкания: 10 А (фиксированная уставка)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип элемента управления: Рычажковый переключатель
• Тип подключения: Винтовые зажимы
• Максимальное сечение кабеля: 10 мм2
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата
• Диапазон рабочих температур: от -60 C до +40 C
• Конструкция: Стационарное исполнение, литой корпус
• Крепление: Винтовое, на монтажную плату
• Наличие дугогасительной камеры: Да (3 камеры - по одной на каждый полюс)
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

OptiMat E100L040 можно устанавливать как на DIN-рейку (по стандарту EN 60715), так и прямо на монтажную плиту благодаря специальной конструкции крепления. Для монтажа на DIN-рейку требуется адаптер - он не входит в комплект, но совместим с другими изделиями серии OptiMat E. Подключение проводов осуществляется через винтовые зажимы - максимальное сечение кабеля - 10 мм2. Питание можно подвести с любой боковой стороны устройства. Отсутствие вспомогательных контактов означает, что устройство не предназначено для сигнализации состояния или удалённого управления.

Безопасность и стандарты

OptiMat E100L040 соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2521/20). Конструкция обеспечивает безопасность при обслуживании: рычажковый механизм позволяет вручную отключить питание, а наличие механических блокировок предотвращает случайное включение во время ремонта. Дугогасительные камеры на каждом полюсе снижают риск возгорания при отключении больших токов.

Преимущества

• Высокая отключающая способность (10 кА) - достаточна для большинства объектов жилищного и коммерческого строительства
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для необогреваемых помещений и уличных шкафов
• Фиксированная уставка электромагнитного расцепителя (400 А) - исключает некорректную настройку пользователем
• Одинаковая глубина установки с другими устройствами серии OptiMat E - упрощает сборку щитов и экономит место
• Возможность подключения питания с любой стороны - повышает гибкость проектирования щита

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - требует принудительного охлаждения или установки в хорошо вентилируемых местах
• Степень защиты IP20 - нельзя использовать в помещениях с высокой запылённостью, влажностью или возможностью попадания жидкости
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния ("включен"/"выключен") к системам контроля
• Не имеет функции дистанционного управления - управление только ручное
• Запрещена установка в открытых наружных щитах без дополнительной защиты от осадков и пыли

Примеры использования

• Защита трёхфазного двигателя мощностью до ~22 кВт в производственной линии
• Главный входной автомат в распределительном щите многоэтажного дома
• Щит управления насосной станцией в условиях сурового климата
• Распределительный автомат для группы светильников или розеток в холодном складском помещении

Практические советы

• Выбирая OptiMat E100L040, проверьте соответствие сечения кабеля - не более 10 мм2. Более толстые провода не войдут в зажимы.
• При монтаже на DIN-рейку используйте совместимый адаптер - он продается отдельно. Без него устройство не закрепится на рейке.
• Из-за низкой степени защиты IP20 не устанавливайте выключатель в сырых или пыльных местах - даже в щитах с плохой герметичностью.
• Учитывайте, что уставка короткого замыкания фиксирована на 400 А - она не настраивается. Это делает устройство надёжным, но не универсальным для сложных схем.
• При использовании в составе системы с другими аппаратами OptiMat E - соблюдайте единый шаг монтажа и ориентацию, чтобы избежать перекосов в щите.
