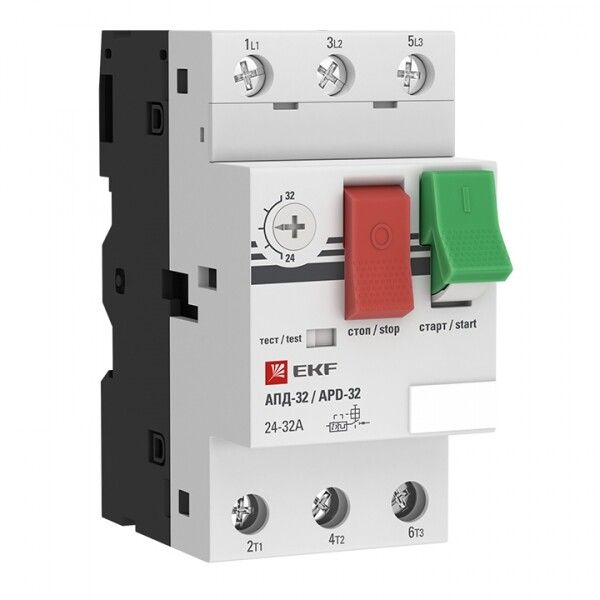

Выключатель автоматический для защиты двигателя АПД-32 20-25А EKF apd2-20-25

Автоматический выключатель для защиты двигателя АПД-32 20-25А от EKF PROxima предназначен для защиты трёхфазных асинхронных двигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р 50030.2-99, обеспечивая надёжную работу в промышленных условиях.

Назначение и область применения

АПД-32 20-25А используется исключительно для защиты электродвигателей переменного тока, особенно в условиях частых пусков и возможных перегрузок. Подходит для оборудования с номинальной мощностью до 11 кВт при напряжении 400 В. Применяется в промышленности: на конвейерах, насосных станциях, подъёмниках, вентиляционных системах, строительной технике и автоворотах. Отличается высокой чувствительностью к обрыву фазы — важная функция для предотвращения перегрева и выхода двигателя из строя.

Технические характеристики

• Номинальный ток: 20–25 А — позволяет настроить защиту под конкретный двигатель в этом диапазоне
• Количество полюсов: 3 — защита всех трёх фаз одновременно
• Номинальное напряжение: 400–600 В — совместим с сетями 380/400 В и выше
• Отключающая способность: 15 кА — способен безопасно прервать ток короткого замыкания до этого значения
• Система расцепления: термомагнитная — сочетает медленную реакцию на перегрузку (тепловая) и мгновенную — на КЗ (магнитная)
• Диапазон регулировки расцепителя КЗ: 260–325 А — порог срабатывания при коротком замыкании можно настраивать в зависимости от типа двигателя
• Термозащита: да — автоматически отключает цепь при длительной перегрузке
• Максимальное сечение кабеля: 35 мм² — поддерживает подключение толстых проводов, необходимых для мощных двигателей
• Частота: 50 Гц — рассчитан на стандартную промышленную сеть в России
• Степень защиты: IP20 — защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды; требует установки в закрытый щит
• Способ монтажа: DIN-рейка — стандартный крепёж для промышленных шкафов
• Тип присоединения: винтовое — надёжное, проверенное соединение, требует периодической затяжки
• Климатическое исполнение: УХЛ4 — работает при температурах от –40 °C до +55 °C, подходит для неотапливаемых помещений и улиц
• Гарантийный срок: 84 месяца — один из самых длинных в классе аналогичных устройств

Совместимость и монтаж

АПД-32 20-25А устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте кабели сечением до 35 мм² — зажимы имеют тарельчатую форму, обеспечивающую плотный контакт. Перед первым запуском обязательно проверьте правильность подключения фаз и наличие заземления. Настройка тока срабатывания по перегрузке осуществляется вручную в пределах 20–25 А. Регулировка тока КЗ (260–325 А) выполняется специальным винтом — рекомендуется делать это после согласования с техдокументацией двигателя. Не допускается установка вне электрического шкафа — IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

АПД-32 20-25А сертифицирован по ГОСТ Р 50030.2-99 (соответствует МЭК 60947-2-98). Конструкция корпуса выполнена из самозатухающего пластика, что снижает риск распространения пламени при аварии. Защита от обрыва фазы соответствует современным требованиям безопасности для промышленных двигателей. Наличие термозащиты и магнитного расцепления делает устройство надёжным средством против возгораний и повреждений оборудования.

Преимущества

• Высокая точность срабатывания при обрыве фазы — предотвращает «работу на одной фазе» — основную причину выхода двигателей из строя
• Широкий диапазон регулировки тока КЗ (260–325 А) — позволяет адаптировать защиту под разные типы двигателей
• Долгий гарантийный срок (7 лет) — свидетельствует о качестве сборки и комплектующих
• Устойчивость к экстремальным температурам — работает даже в холодных ангарах и на открытых площадках
• Простота обслуживания — винтовые зажимы позволяют легко заменить кабель или произвести диагностику

Ограничения применения

• Не предназначено для защиты однофазных устройств — только трёхфазные двигатели
• IP20 не позволяет использовать в сырых, пыльных или наружных условиях без дополнительной защиты (шкаф IP54+)
• Не имеет встроенной кнопки пуска — требуется отдельный контактор или пускатель для коммутации двигателя
• Не подходит для частотных преобразователей или управляемых приводов — только для прямого пуска
• Требует ручной настройки — не является «умным» устройством с цифровой индикацией

Примеры использования

• Защита насоса для водоснабжения на коттедже с мощностью 7,5 кВт
• Обеспечение безопасности подъёмного механизма на стройплощадке
• Контроль работы вентилятора в промышленном цеху с частыми пусками
• Функция защиты автоворота на складском комплексе
• Подключение конвейерной ленты с асинхронным двигателем 11 кВт

Практические советы

• Выбирая АПД-32 20-25А, убедитесь, что номинальный ток двигателя попадает в диапазон 20–25 А — иначе защита будет некорректной
• При установке на DIN-рейку проверьте, чтобы все три полюса были правильно подключены — перепутанная фаза может вызвать неравномерную нагрузку
• После монтажа проведите тестовое включение: кратковременно включите двигатель и убедитесь, что выключатель не срабатывает при нормальной работе
• Регулярно осматривайте винтовые зажимы — через 6–12 месяцев возможно ослабление контакта, особенно при частых пусках
• Если двигатель часто перегружается — проверьте механическую часть (например, забитый фильтр, перекос вала), а не только автомат
• Для условий с повышенной влажностью или пылью — всегда устанавливайте АПД-32 20-25А внутри герметичного шкафа с уровнем защиты IP54+
