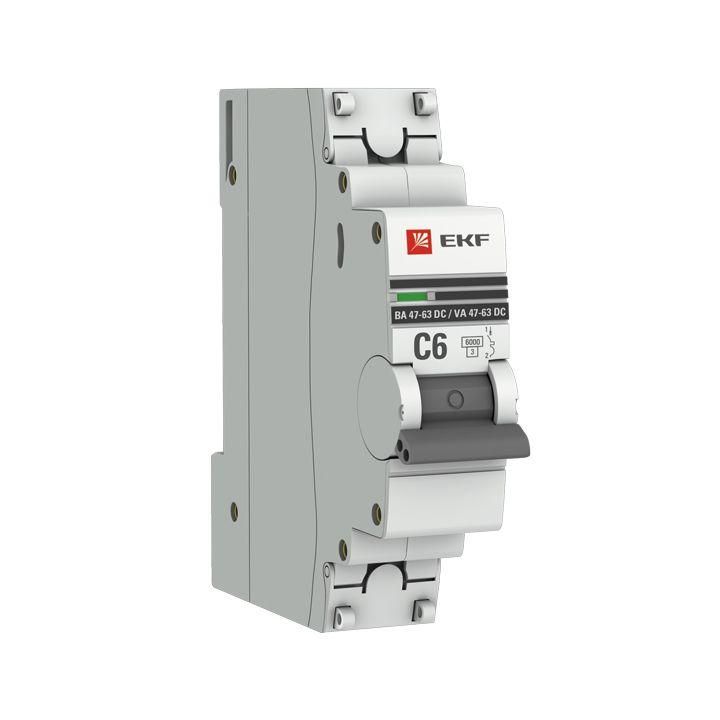

Автоматический выключатель 1P 6А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-1-06C-pro

Автоматический выключатель ВА 47-63 DC PROxima EKF - это однополюсное устройство для защиты цепей постоянного тока до 6 А с отключающей способностью 6 кА. Подходит для установки на DIN-рейку в щитах управления, зарядных устройствах и системах солнечной энергетики.

Назначение и область применения

Выключатель защищает электрооборудование от перегрузок и коротких замыканий в цепях постоянного тока (DC). Применяется там, где требуется высокая надёжность и безопасность: в системах фотоэлектрических станций, светодиодном освещении, батарейных массивах, контроллерах заряда, промышленных аппаратах с питанием от аккумуляторов и других DC-системах.

Технические характеристики

• Номинальный ток: 6 А
• Количество полюсов: 1
• Номинальное напряжение: 250 В постоянного тока
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходящая для нагрузок со средним пуском (например, LED-драйверы, насосы, малые двигатели)
• Максимальное рабочее напряжение изоляции: 660 В
• Импульсное выдерживаемое напряжение: 6,2 кВ
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование
• Категория перенапряжения: III - предназначено для установки в распределительных сетях вторичного уровня
• Степень защиты IP20 - защита от контакта с пальцами, но не от воды и пыли
• Рабочий диапазон температур: от –25 C до +50 C
• Поперечное сечение подключаемых проводов: 1–25 мм2
• Занимаемый модуль: 1 (17,5 мм ширины)
• Глубина монтажа: 41 мм
• Частота: 50 Гц (не влияет на работу при постоянном токе, указано для совместимости с AC-стандартами)
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Гарантия: 84 месяца

Совместимость и монтаж

Устройство легко фиксируется на стандартной DIN-рейке шириной 35 мм благодаря установленному механизму зажима. Для монтажа достаточно вставить выключатель в рейку и слегка надавить до характерного щелчка. Установочные зажимы позволяют использовать провода любого типа - медные многожильные или одножильные - сечением от 1 до 25 мм2. Клеммы затягиваются отверткой; рекомендуются усилия около 0,5 Нм. После подключения можно закрыть крышку для пломбировки - она предотвращает случайное или несанкционированное вскрытие.

Безопасность и стандарты

Произведён согласно требованиям IEC/EN 60947-2 для автоматических выключателей переменного и постоянного тока. Сертифицирован для работы в условиях класса загрязнения 2 и категории перенапряжений III. Механизм отключения соответствует классу токоограничения 3 - минимальное повреждение оборудования при аварии. Цветовая индикация положения рычага («ON/OFF») позволяет сразу определить состояние устройства без тестирования.

Особенности конструкции

Корпус выключателя дополнительно укреплён заклёпками, чтобы исключить расслоение при длительной эксплуатации. Пластиковая крышка над контактами выполняет двойную функцию: препятствует случайному прикосновению к токоведущим частям и даёт возможность опломбировать устройство после обслуживания. Это особенно важно в общественных или административных объектах. Ручка управления имеет увеличенную площадь захвата - её легче перевести даже в перчатках.

Преимущества

• Поддержка постоянного тока - редкая возможность среди аналогов, которые работают только с переменным током
• Высокая отключающая способность (6 кА) обеспечивает защиту даже при серьёзных КЗ в DC-сетях
• Цветовая индикация состояния ускоряет диагностику
• Защитная крышка и прочный корпус снижают риск травматизма и выхода из строя
• Широкий диапазон сечений проводов - универсальное решение для различных типов кабельных решений
• Длинная гарантия (7 лет) говорит о долговечности материалов и сборки

Ограничения применения

• Не предназначен для использования во внешних условиях - степень защиты IP20 не защищает от влаги и пыли
• Не работает при напряжении выше 250 В постоянного тока - применение в HV-цепях (>300 В DC) недопустимо
• Не следует использовать в местах с температурой ниже –25 C или выше +50 C - возможна потеря точности срабатывания
• Не подходит для защиты мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Не применяется в цепях переменного тока - отличается внутренней конструкцией от AC-выключателей

Примеры использования

• Щиты питания солнечных панелей (PV-системы)
• Распределительные щиты электромобилей и зарядных станций
• Контрольные панели серверных помещений с UPS
• Лифты и эскалатеры с DC-приводами
• Промышленные системы с аккумуляторными батареями (48 В, 110 В, 220 В DC)

Практические советы

• Перед установкой проверьте соответствие напряжения вашей сети - максимальное 250 В DC!
• Выбирайте сечение провода в соответствии с нагрузкой - слишком тонкий провод вызывает нагрев, слишком толстый плохо фиксируется в клемме
• Обязательно используйте защитную крышку и пломбу, если выключатель находится в доступном месте
• Не путайте этот выключатель с AC-аналогами - они внешне похожи, но внутри имеют другую дугогасительную камеру
• При групповой установке нескольких выключателей соблюдайте шаг между ними минимум 5 мм - обеспечивается теплоотвод и удобство обслуживания
• Для сервисного обслуживания всегда отключайте питание - даже при выключенном состоянии есть потенциально опасные участки внутри корпуса
