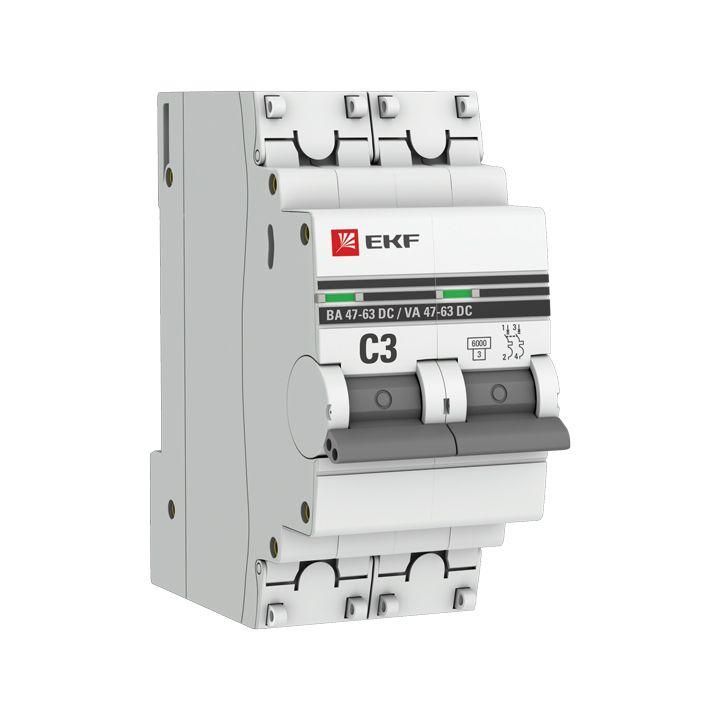

Автоматический выключатель 2P 3А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-2-03C-pro

Автоматический выключатель ВА 47-63 DC 6 кА EKF PROxima предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Модель с номинальным током 3 А и характеристикой C подходит для нагрузок с умеренным пуском, таких как светодиодные источники света, контроллеры и малые устройства автоматизации. Артикул mcb4763-dc-2-03c-pro соответствует двухполюсному исполнению с возможностью коммутации нейтрали.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC 6 кА EKF PROxima используется для защиты цепей постоянного тока (DC) в системах с напряжением до 500 В. Подходит для установки в щитах управления, зарядных станциях, солнечных энергосистемах, промышленном оборудовании и транспорте. Наличие коммутируемого нейтрального проводника позволяет применять его там, где требуется отключение обоих полюсов одновременно - например, в системах с двуполярным питанием или при необходимости полного отключения цепи.

Технические характеристики

• Номинальный ток: 3 А
• Количество полюсов: 2
• Номинальное напряжение: 500 В постоянного тока
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - реагирует на токи в 5–10 крат от номинала, подходит для нагрузок с умеренной пусковой токовой перегрузкой
• Номинальное напряжение изоляции: 660 В - повышенная изоляционная прочность для работы в условиях колебаний напряжения
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - защищён от высоковольтных импульсов, например, от грозовых помех
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами любого распространённого сечения
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля (36 мм)
• Глубина монтажа: 41 мм - требует достаточного места внутри шкафа
• Рабочий температурный диапазон: -25…+50 C - работает в холодных помещениях и нагреваемых щитах
• Степень защиты IP20 - предохраняет от случайного контакта с токоведущими частями, но не защищена от пыли и влаги
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях вторичного уровня
• Частота: 50 Гц - указан для справки, так как устройство предназначено для постоянного тока
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель легко фиксируется на стандартной DIN-рейке благодаря установленному механизму зажима. Установка не требует дополнительных инструментов - достаточно защёлкнуть устройство. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки позволяют опломбировать выключатель после монтажа, что важно для объектов с ограниченным доступом. Оба полюса имеют одинаковый зажим, поэтому можно подключать как фазу, так и нейтраль. Убедитесь, что глубина шкафа минимум 41 мм - иначе выключатель будет выпирать.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для коммутационных аппаратов постоянного тока. Класс токоограничения 3 и категория перенапряжения III гарантируют надёжную работу даже при аварийных режимах. Увеличенная прочность корпуса за счёт дополнительных заклёпок снижает риск деформации при механических воздействиях. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный. Это позволяет быстро диагностировать положение автомата без вскрытия шкафа.

Преимущества

• Улучшенная конструкция корпуса - заклёпки предотвращают расхождение стенок, увеличивая долговечность
• Пластиковые крышки на зажимах - исключают несанкционированное вмешательство и повышают безопасность обслуживания
• Цветовая индикация состояния - ускоряет диагностику и снижает вероятность ошибки при проверке
• Поддержка коммутации нейтрали - необходима для соблюдения правил безопасности в DC-системах
• Широкий диапазон сечений проводов (1–25 мм2) - универсальность для различных типов кабелей
• Долгий срок гарантии - 7 лет указывает на высокую надёжность сборки

Ограничения применения

• Не предназначен для переменного тока (AC) - использовать только в цепях постоянного тока
• Защита IP20 не допускает установку во влажных или запылённых местах без дополнительной защиты (например, герметичного бокса)
• Не рекомендован для нагрузок с очень высоким пусковым током (например, мощные двигатели) - для них лучше выбрать характеристику D
• Требуется минимум 41 мм глубины шкафа - не подходит для компактных щитов
• Работает при температуре не ниже -25 C - в более холодных условиях возможны отказы

Примеры использования

• Щит управления солнечной электростанцией - защита PV-цепей 150–400 В DC
• Зарядное устройство для электромобилей - отключение при перегрузке или КЗ
• Промышленные контроллеры и PLC - обеспечение безопасности цепей питания 24/48 В DC
• Железнодорожные системы сигнализации - надёжная защита слаботочных цепей постоянного тока
• Энергоустановки на судах и в метро - где требуется отключение обоих полюсов

Практические советы

• Перед монтажом проверьте соответствие напряжения вашей сети - максимальное 500 В DC, выше нельзя!
• При подключении используйте обжимные наконечники для многожильных проводов - это повысит контакт и продлит срок службы
• Не затягивайте винты слишком сильно - это может повредить изоляцию или сам зажим
• Если планируете опломбировать автомат - убедитесь, что крышка плотно закрыта и не имеет трещин
• Для систем с несколькими автоматами - группируйте аналогичные по току и функциям, чтобы упростить обслуживание
• Проверяйте индикатор состояния регулярно - он единственный визуальный сигнал, который говорит, включен ли автомат
